スナップイン電解コンデンサ▏85℃2,000時間▏caib
特徴
スナップイン & ラグ 2000 時間, 85℃
Fail-Safe, will fail open without flame if excessive voltage is applied
RoHS準拠
スナップイン & ラグ 2000 時間, 85℃
Fail-Safe, will fail open without flame if excessive voltage is applied
RoHS準拠
仕様
| アイテム | パフォーマンス | |||||||
| 動作温度範囲 | -40°C ~ +85°C | |||||||
| 静電容量耐性 | +20% (120Hzで, 20℃) | |||||||
| 漏れ電流 (20℃で) | I = 0.02CV or1.5 mA whichever is smaller (後 5 分) どこ, C= 定格静電容量 (μF). V= 定格 DC 動作電圧 (V). | |||||||
| 損失係数 (120Hzで黄褐色, 20℃) | 定格電圧 | 200 | 250 | 400 | 450 | |||
| タン (マックス) | 0.15 | 0.15 | 0.20 | 0.20 | ||||
|
低温特性 (120Hzで) |
インピーダンス比は、以下の表に示す値を超えてはなりません. | |||||||
| Rated Vo | ltage | 200 | 250 | 400 | 450 | |||
| インピーダンス
比率 |
Z( | -25℃)/Z(+20℃) | 4 | 4 | 8 | 8 | ||
| Z( | -40℃)/Z(+20℃) | 8 | 10 | 18 | 20 | |||
|
負荷寿命試験 |
試験時間 | 2,000 時間 | ||||||
| 静電容量の変化 | 内で +20% 初期値の | |||||||
| 損失係数 | 未満 200% 指定された値の | |||||||
| 漏れ電流 | 規定値以内 | |||||||
| * コンデンサを使用後20℃に戻したときに上記の仕様を満足する必要があります。
印加される定格電圧 2,000 hrs at 85°C |
||||||||
|
保存期間テスト |
試験時間 | 1,000 時間 | ||||||
| 静電容量の変化 | 内で +20% 初期値の | |||||||
| 損失係数 | 未満 150% 指定された値の | |||||||
| 漏れ電流 | 規定値以内 | |||||||
| * コンデンサを使用後20℃に戻したときに上記の仕様を満足する必要があります。
exposing them for 1,000 hrs at 85°Cwithout voltage applied. The rated voltage shall be applied to the capacitors before the measurements (JIS C参照 5102) |
||||||||
|
リップル電流 & 周波数逓倍器 |
周波数. (Hz)
w. v. (v) |
50/60 |
120 |
300 |
1k |
10k
上 |
||
| 乗数 | 0.8 | 1.0 | 1.1 | 1.3 | 1.4 | |||
| リップル電流 &
温度乗数 |
温度
( c ) |
40 | 60 | 70 | 85 | |||
| 乗数 | 1.8 | 1.4 | 1.2 | 1.0 | ||||
|
Safety Fundtion Test Conditions |
1. DC reverse voltage test:
The capacitor is shall be connected in reverse polarity, and applied under specified working voltage. |
|||||||
| 2. DC over voltage test:
The rated voltage of 1.2 times shall be applied to the capacitor. |
||||||||
| その他の規格 | JIS C 5101-4 | |||||||
スナップイン端子タイプ

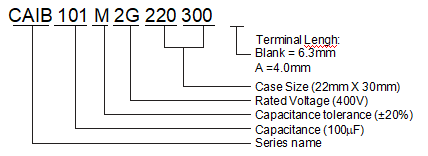

部品番号の例
特徴
◆ Snap-in & ラグ 2000 時間, 85℃
◆ Fail-Safe, will fail open without flame if excessive voltage is applied
◆ RoHS Compliant
