スナップイン電解コンデンサ▏105℃3,000時間▏cavb
特徴
PCBに直接はんだ付けできるスナップイン端子があり、治具が不要で処理時間を節約できます。.
中高圧回路を備えた電子機器に最適. プリント基板端子はスナップインタイプとラグ端子タイプを用意.
3,000 寿命時間
PCBに直接はんだ付けできるスナップイン端子があり、治具が不要で処理時間を節約できます。.
中高圧回路を備えた電子機器に最適. プリント基板端子はスナップインタイプとラグ端子タイプを用意.
3,000 寿命時間
仕様
| アイテム | パフォーマンス | |||||||||||||||||||||||
| 動作温度. 範囲 | -40℃ ～ +105℃ | |||||||||||||||||||||||
| 静電容量耐性 | ±20% (120Hzで, 20℃) | |||||||||||||||||||||||
| 漏れ電流 (20℃で) | I=0.02CVまたは1.5mAの小さい方 (後 5 分) どこ, C=定格静電容量 (F). V=定格DC動作電圧. | |||||||||||||||||||||||
| 損失係数
(120Hzで黄褐色, 20℃) |
定格電圧 | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 | |||||||||||
| タン (マックス) | 0.40 | 0.30 | 0.25 | 0.20 | 0.15 | 0.10* | 0.15 | 0.10* | 0.10* | 0.15 | 0.15 | 0.15 | ||||||||||||
| *0.15 D=35mm用 | ||||||||||||||||||||||||
|
低温特性 (120Hzで) |
インピーダンス比は、以下の表に示す値を超えてはなりません. | |||||||||||||||||||||||
| 定格電圧 | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 | ||||||||||||
| インピーダンス比 | Z(-25℃) / Z(+20℃) | 4 | 3 | 3 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | |||||||||||
| Z(-40℃) / Z(+20℃) | 15 | 10 | 8 | 6 | 6 | 5 | 4 | 8 | 10 | 16 | 18 | 20 | ||||||||||||
|
負荷寿命試験 |
試験時間 | 3000 時間 | ||||||||||||||||||||||
| 静電容量の変化 | 初期値の±20％以内 | |||||||||||||||||||||||
| 損失係数 | 未満 200% 指定された値の | |||||||||||||||||||||||
| 漏れ電流 | 規定値以内 | |||||||||||||||||||||||
| コンデンサを使用後20℃に戻したときに上記の仕様を満足する必要があります。
印加される定格電圧 3000 105℃で1時間 |
||||||||||||||||||||||||
|
保存期間テスト |
試験時間 | 1000 時間 | ||||||||||||||||||||||
| 静電容量の変化 | 初期値の±20％以内 | |||||||||||||||||||||||
| 損失係数 | 未満 150% 指定された値の | |||||||||||||||||||||||
| 漏れ電流 | 規定値以内 | |||||||||||||||||||||||
| コンデンサを長期間放置した後、20℃に戻したときに上記の仕様を満足する必要があります。 1000 105℃、電圧印加なしで時間. | ||||||||||||||||||||||||
| リップル電流 & 周波数逓倍器 | ウェストバージニア州 (v) 周波数 (Hz) | 50/60 | 120 | 300 | 1k | 10Kアップ | ||||||||||||||||||
| 乗数 | 0.8 | 1.0 | 1.1 | 1.3 | 1.4 | |||||||||||||||||||
| リップル電流 & 温度乗数 | 温度 (℃) | 40 | 60 | 70 | 85 | 105 | ||||||||||||||||||
| 乗数 | 2.5 | 2.2 | 2.0 | 1.8 | 1.0 | |||||||||||||||||||
| 規格 | JIS Cの特性Wを満足 5141 | |||||||||||||||||||||||

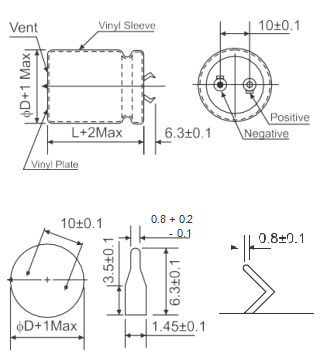

スナップイン端子タイプ
部品番号の例
特徴
◆ 基板に直接はんだ付けできるスナップイン端子を備えており、治具が不要で処理時間を節約できます。.
◆中高圧回路を備えた電子機器に最適. プリント基板端子はスナップインタイプとラグ端子タイプを用意.
◆ 3,000 寿命時間
