SMD有機導電性ポリマー電解コンデンサ▏105℃cayb
特徴
•105℃, 2000 時間保証.
•超低ESR, solid capacitorsof SMD type
•RoHSCompliance
•105℃, 2000 時間保証.
•超低ESR, solid capacitorsof SMD type
•RoHSCompliance
仕様
| アイテム | パフォーマンス |
| 動作温度範囲 | -55C ~ +105°C |
| 静電容量耐性 | +20% (120Hzで, 20℃) |
| 漏れ電流 (で 20 c) | 漏れ電流は以下です 0.2 履歴書 (μA, 後 2 分) どこ, C=rated capacitance in
f. V = 定格 DC 動作電圧 (V). |
| 損失係数 (120Hzでのタンタル, 20℃) | 寸法を見る & 許容リプル電流 |
| ESR (100K～300KHzで, 20℃) | 寸法を見る & 許容リプル電流 |
|
負荷寿命試験 |
テスト 時間 2,000 時間 内部の静電容量の変化 +20% 初期値の損失係数未満 150% 指定された値の ESR未満 150% 漏れ電流 規定値以内 * コンデンサに定格電圧を印加後、20℃に復帰させたときに上記仕様を満足すること。 2,000 105℃で1時間. |
|
耐湿性 |
Store at 60°C, 90 に 95% R.H. Test time: 1,000 時間, other items are the same as those for the load life test.
テスト 時間 1,000 時間 内部の静電容量の変化 +20% 初期値の損失係数未満 150% 漏れ電流 規定値以内 * 漏れ電流は電圧処理後にテストする必要があります. |
| 規格 | JIS C 5101-1 |
寸法 & 許容リップル電流
| W.V.. (v) | キャパシタンス
(µf) |
サイズ
DXL(mm) |
タン
(120Hz, 20°c) |
L.C..
(µaµ ) |
E.S.R..
(m¿•/at 100K ~ 300K Hz, 20°C MAX) |
Rated R.C.
(mA/rms（100KHz）, 105°c) |
|
2.5v (0E) |
220 | 6.3 × 6 | 0.12 | 110 | 25 | 2,500 |
| 560 | 8 × 7 | 0.12 | 280 | 23 | 3,100 | |
| 680 | 8 × 12 | 0.18 | 340 | 12 | 4,770 | |
| 1,000 | 10 × 8 | 0.12 | 500 | 19 | 4,240 | |
| 1,200 | 10 × 10 | 0.18 | 750 | 13 | 5,200 | |
| 1,500 | 10 × 13 | 0.18 | 500 | 10 | 5,500 | |
|
4v (0g) |
150 | 6.3 × 6 | 0.12 | 120 | 26 | 2,450 |
| 220 | 8 × 7 | 0.12 | 176 | 25 | 3,020 | |
| 330 | 8 × 7 | 0.12 | 264 | 25 | 3,020 | |
| 470 | 10 × 8 | 0.12 | 376 | 20 | 4,130 | |
| 560 | 8 × 12 | 0.18 | 448 | 12 | 4,770 | |
| 680 | 10 × 8 | 0.12 | 544 | 20 | 4,130 | |
| 820 | 10 × 10 | 0.18 | 656 | 13 | 5,200 | |
| 1,200 | 10 × 13 | 0.18 | 960 | 10 | 5,500 | |
|
6.3v (0J) |
82 | 6.3 × 6 | 0.12 | 103 | 27 | 2,400 |
| 100 | 6.3 × 6 | 0.12 | 126 | 27 | 2,400 | |
| 120 | 6.3 × 7 | 0.12 | 151 | 30 | 2,010 | |
| 150 | 6.3 × 7 | 0.12 | 189 | 30 | 2,250 | |
| 8 × 7 | 0.12 | 189 | 25 | 3,020 | ||
| 220 | 6.3 × 7 | 0.12 | 277 | 45 | 2,320 | |
| 8 × 7 | 0.12 | 277 | 25 | 3,020 | ||
| 330 | 10 × 8 | 0.12 | 416 | 20 | 4,130 | |
| 470 | 8 × 12 | 0.15 | 592 | 12 | 4,770 | |
| 10 × 8 | 0.12 | 592 | 20 | 4,130 | ||
| 560 | 10 × 10 | 0.15 | 706 | 16 | 4,700 | |
| 820 | 10 × 13 | 0.15 | 1,033 | 10 | 5,500 |
寸法 & PERMISSIBLE RIPPLE CURRENT Cont’d
| W.V.. (v) | キャパシタンス
(μF) |
サイズ
DXL(mm) |
タン
(120Hz, 20°c) |
L.C..
(µµa) |
E.S.R..
(m¿•/at 100K ~ 300K Hz, 20°C MAX) |
Rated R.C.
(mA/rms（100KHz）, 105°c) |
|
10v (1a) |
56 | 6.3 × 6 | 0.10 | 112 | 31 | 2,250 |
| 150 | 8 × 7 | 0.10 | 300 | 27 | 2,800 | |
| 330 | 10 × 8 | 0.10 | 660 | 24 | 3,770 | |
| 330 | 8 × 12 | 0.15 | 660 | 14 | 4,420 | |
| 470 | 10 × 10 | 0.15 | 940 | 18 | 4,400 | |
| 560 | 10 × 13 | 0.15 | 1,120 | 12 | 5,300 | |
|
16v (1c) |
47 | 6.3 × 6 | 0.10 | 150 | 50 | 1,650 |
| 82 | 8 × 7 | 0.10 | 262 | 30 | 2,700 | |
| 180 | 8 × 12 | 0.15 | 576 | 16 | 4,360 | |
| 10 × 8 | 0.10 | 576 | 26 | 3,430 | ||
| 220 | 10 × 10 | 0.15 | 704 | 20 | 4,200 | |
| 330 | 10 × 13 | 0.15 | 1,056 | 14 | 5,050 | |
|
20v (1d) |
22 | 6.3 × 6 | 0.10 | 88 | 50 | 1,650 |
| 47 | 8 × 7 | 0.10 | 188 | 45 | 2,000 | |
| 82 | 10 × 8 | 0.10 | 328 | 40 | 2,500 | |
| 100 | 8 × 12 | 0.15 | 400 | 24 | 3,320 | |
| 10 × 10 | 0.15 | 400 | 25 | 3,700 | ||
| 150 | 10 × 13 | 0.15 | 608 | 20 | 4,320 | |
|
25v (1E) |
7 | 6.3 × 6 | 0.10 | 170 | 80 | 1,200 |
| 33 | 8 × 12 | 0.12 | 413 | 30 | 2,980 | |
| 56 | 10 × 13 | 0.12 | 700 | 28 | 3,800 |

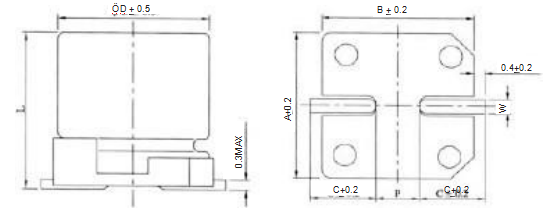

パッドの間隔と直径
| ÖD | l | a | b | c | w | P+0.2 |
| 6.3 | 6.0 + 0.2 | 6.6 | 6.6 | 2.7 | 0.5 に 0.8 | 2.0 |
| 6.3 | 7.0 + 0.2 | 6.6 | 6.6 | 2.7 | 0.5 に 0.8 | 2.0 |
| 8 | 7.0 + 0.2 | 8.4 | 8.4 | 3.0 | 0.7 に 1.1 | 2.3 |
| 8 | 11.8 + 0.5 | 8.4 | 8.4 | 3.0 | 0.7 に 1.1 | 3.1 |
| 10 | 8.0 + 0.2 | 10.4 | 10.4 | 3.3 | 0.7 に 1.1 | 4.7 |
| 10 | 10.0 + 0.5 | 10.4 | 10.4 | 3.3 | 0.7 に 1.1 | 4.7 |
| 10 | 12.7 + 0.5 | 10.4 | 10.4 | 3.3 | 0.7 に 1.1 | 4.7 |
特徴
◆105℃,2000 時間保証.
◆ Ultra Low ESR,solid capacitorsof SMD type
◆RoHS対応
