SMD アルミ電解コンデンサ ▏双極性 ▏CALA
特徴
85℃, 2000 時間保証.
5.5高さ mm
バイポーラコンデンサ, RVBシリーズを置き換える
RoHS準拠
85℃, 2000 時間保証.
5.5高さ mm
バイポーラコンデンサ, RVBシリーズを置き換える
RoHS準拠
仕様
| アイテム | パフォーマンス | |||||||||||||
| 動作温度. 範囲 | -40℃～ + 85℃ | |||||||||||||
| 静電容量耐性 | ± 20% (120Hz, 20℃) | |||||||||||||
| 漏れ電流 (20℃で) | I=0.01CV または 3 m a (どちらか大きい方) 後 2 ここで、C = μF 単位の定格静電容量 . 電圧 = 定格 DC 動作電圧 (V). | |||||||||||||
|
損失係数 Tanδ at 120 Hz,20℃ |
定格電圧 | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
Tanδ (マックス) |
4 | 0.35 | 0.30 | 0.25 | 0.25 | 0.25 | 0.25 | |||||||
| 5 ～ 6.3 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | ||||||||
|
低温 特徴 (120Hzで) |
定格電圧 | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
インピーダンス比 |
Z(-25℃) /Z(+20℃) | 3 | 3 | 2 | 2 | 2 | 2 | |||||||
| Z(-40℃) /Z(+20℃) | 8 | 5 | 4 | 3 | 3 | 3 | ||||||||
|
寿命試験 |
試験時間 |
負荷寿命 | 貯蔵寿命 | |||||||||||
| 2000 時間 | 1000 時間 | |||||||||||||
|
静電容量の変化 |
初期値の±20％以内 |
±以内 20% 初期値の |
||||||||||||
| 損失係数 | 未満 200% 指定された値の | 未満 200% 指定された値の | ||||||||||||
| 漏れ電流 | 規定値以内 | 規定値以内 | ||||||||||||
| 試験条件 | 20℃ (定格電圧印加後 2000 の時間
85℃ |
20℃ (保管後 1000 85℃で時間
電圧なし) |
||||||||||||
|
リップル電流 & 周波数乗数 |
VDC(v) 周波数. (Hz) | 50 | 120 | 1k | 10Kアップ | 脈流電流 &
温度乗数 |
温度 (℃) | 下 70 | 85 | |||||
| 下 16 | 0.80 | 1.00 | 1.15 | 1.25 | 乗数 | 1.35 | 1.00 | |||||||
| 25 ～ 35 | 0.80 | 1.00 | 1.25 | 1.40 | ||||||||||
| 50 | 0.80 | 1.00 | 1.35 | 1.50 | ||||||||||
| 規格 | JIS C 5101-1,-18 | |||||||||||||
寸法 & 許容される 波紋 現在
リップル電流 mA/rms 120 Hz, 85℃
| VDC
μF コンテンツ |
6.3v (0J) | 10v (1a) | 16v (1c) | 25v (1E) | 35v (1v) | 50v (1h) | |||||||
| φD ×L | Ma | φD ×L | Ma | φD ×L | Ma | φD ×L | Ma | φD ×L | Ma | φD ×L | Ma | ||
| 0.1 | 0R1 | 4 × 5.3 | 2.3 | ||||||||||
| 0.22 | R22 | 4 × 5.3 | 3.3 | ||||||||||
| 0.33 | R33 | 4 × 5.3 | 4.1 | ||||||||||
| 0.47 | R47 | 4 × 5.3 | 4.9 | ||||||||||
| 1 | 010 | 4 × 5.3 | 7.2 | ||||||||||
| 2.2 | 2R2 | 4 × 5.3 | 10 | 5 × 5.3 | 14 | ||||||||
| 3.3 | 3R3 | 4 × 5.3 | 13 | 5 × 5.3 | 17 | 5 × 5.3 | 17 | ||||||
| 4.7 | 4R7 | 4 × 5.3 | 14 | 5 × 5.3 | 20 | 5 × 5.3 | 21 | 6.3 × 5.3 | 24 | ||||
| 10 | 100 | 4 × 5.3 | 18 | 5 × 5.3 | 26 | 6.3 × 5.3 | 35 | 6.3 × 5.3 | 35 | ||||
| 22 | 220 | 5 × 5.3 | 27 | 6.3 × 5.3 | 40 | 6.3 × 5.3 | 45 | ||||||
| 33 | 330 | 6.3 × 5.3 | 45 | 6.3 × 5.3 | 50 | 6.3 × 5.3 | 55 | ||||||
| 47 | 470 | 6.3 × 5.3 | 54 | ||||||||||

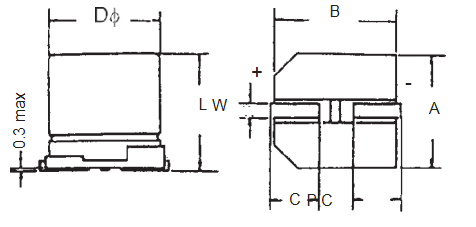

パッドの間隔と直径
| φD±0.5 | l | A±0.2 | B±0.2 | C±0.2 | w | P±0.2 |
| 4 | 5.3±0.2 | 4.3 | 4.3 | 2.0 | 0.5 に 0.8 | 1.0 |
| 5 | 5.3±0.2 | 5.3 | 5.3 | 2.3 | 0.5 に 0.8 | 1.5 |
| 6.3 | 5.3±0.2 | 6.6 | 6.6 | 2.7 | 0.5 に 0.8 | 2.0 |
部品番号の例
カラ 100 m 1E TR 063053
特徴
◆85℃, 2000 時間保証.
◆高さ5.5mm
◆バイポーラコンデンサ
◆RoHS対応
