高リップル電解コンデンサ▏5,000時間▏cada

特徴

長寿命, 105℃, 5,000 時間保証
小型で許容リプル電流が大きい
スリムタイプ

データシート-高リップル電解コンデンサ用-▏5000時間-▏CADA.pdf (3256 ダウンロード )

仕様

アイテム	パフォーマンス
人生	で 105 ℃ 5,000 営業時間
動作温度.	400v						420 ～450V
	-40 ℃～ +105 ℃						-25 ℃～ +105 ℃
静電容量耐性	+20% (120Hzで, 20 ℃)
漏れ電流 (で 20 ℃)	時間		後 5 分
	漏れ電流		履歴書 < 1,000 I = 0.03CV + 15(μA)					履歴書 > 1,000 I = 0.02CV+25 ( a)
	ここで、C = 定格静電容量（μF）. V = 定格 DC 動作電圧 (V).
損失係数 (120Hzでのtanδ, 20℃)	定格電圧		400	420	450
	タンδ (マックス)		0.24	0.24	0.24
低温特性 (120Hzで)	インピーダンス比は、以下の表に示す値を超えてはなりません.
	定格電圧				400	420	450
	インピーダンス	Z (-25℃) / Z (+20 ℃)			5	6	6
	比率	Z (-40℃) / Z (+20℃)			6	—	—
負荷寿命試験	試験時間			5,000 時間
	静電容量の変化			内で + 20% 初期値の
	損失係数			未満 200% 指定された値の
	漏れ電流			規定値以内
	* コンデンサが復元された場合、上記の仕様は満たされる必要があります。 20 定格電圧印加後、定格リップル電流を印加した後の℃ 5,000 で何時間か 105 ℃.
	試験時間			1,000 時間
保存期間テスト	静電容量の変化			内で + 20% 初期値の
	損失係数			未満 200% 指定された値の
	漏れ電流			規定値以内
	* コンデンサが復元された場合、上記の仕様は満たされる必要があります。 20 暴露後 °C 1,000 で何時間か 105 ℃（電圧印加なし）. 定格電圧を印加すること測定前にコンデンサに接続. (JIS C参照 5101-4 4.1).
リップル電流 & 周波数逓倍器	周波数. (Hz)		60	120	500	1k	10いいよ
	乗数		0.80	1.00	1.25	1.40	1.50
その他の規格	JIS C 5101-4

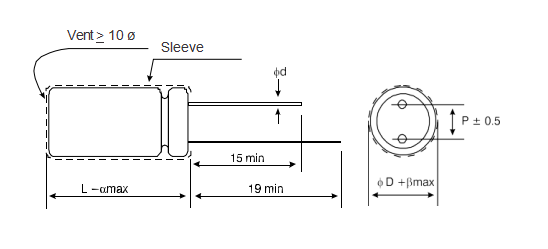

寸法ユニット: mm

φD	10	12.5	16	18
P	5.0	5.0	7.5	7.5
φd	0.6		0.8
a	2.0
r	0.5

寸法 & 許容される波紋現在

v. 直流	キャップ. (μF)	10f			12.5f			16f			18f
		φD×L	リップル電流		φD×L	リップル電流		φD×L	リップル電流		φD×L	リップル電流
		φD×L	120 Hz	100kHz	φD×L	120 Hz	100kHz	φD×L	120 Hz	100kHz	φD×L	120 Hz	100kHz
400v (2g)	33	10 × 35	320	480
	39	10 × 40	380	570	12.5 × 30	380	570
	47	10 × 45	425	638
	56	10 × 50	490	735	12.5 × 35	475	713
	68				12.5 × 40	550	825	16 × 31.5	530	795
	82				12.5 × 45	615	923	16 × 35.5	605	908
	100				12.5 × 50	690	1,035	16 × 40	740	1,110
	120							16 × 45	795	1,193	18 × 36	730	1,095
	150							16 × 50	865	1,300	18 × 45	910	1,365
420v (2P)	33	10 × 40	350	525
	39	10 × 45	390	585	12.5 × 30	380	570
	47	10 × 50	445	668	12.5 × 35	410	615
	56				12.5 × 40	490	735	16 × 31.5	475	713
	68				12.5 × 45	560	840	16 × 35.5	550	825
	82				12.5 × 50	625	938	16 × 40	630	945
	100							16 × 45	750	1,125	18 × 36	675	1,013
	120							16 × 50	865	1,298	18 × 40 18 × 45	810 825	1,238 1,215
	150										18 × 45 18 × 50	950 950	1,425 1,425
450v (2w )	33	10 × 45	315	475	12.5 × 30	350	525
	39	10 × 50	360	545	12.5 × 35	400	600
	47				12.5 × 40	425	683	16 × 31.5	455	683
	56				12.5 × 45	500	750	16 × 35.5	560	750
	68				12.5 × 50 12.5 × 50	540 625	810 938	16 × 40 16 × 35.5	590 530	885 795
	82							16 × 45	675	1,013	18 × 36 18 × 32	645 585	968 875
	100							16 × 50	785	1,178	18 × 40 18 × 36	740 685	1,110 1,025
	120										18 × 45 18 × 40	825 790	1,238 1,185
	150										18 × 50	950	1,425

特徴
◆ 長寿命,105℃,5,000時間保証
◆ 小型で許容リプル電流が大きい
◆ スリムタイプ

◆Rohs準拠
