SMDアルミ電解コンデンサ ▏105℃ 2,000時間 ▏低ESR ▏CAHA

特徴
105℃, 2000 時間保証
低インピーダンス
RVHシリーズの代替品
RoHS準拠

データシート-SMD-アルミニウム電解コンデンサ-▏105℃-2000時間-▏低ESR-▏CAHA.pdf (3422 ダウンロード )

仕様

アイテム	パフォーマンス
動作温度. 範囲	-55℃～ + 105℃
静電容量耐性	± 20% (120Hz, 20℃)
漏れ電流 (20℃で)	I=0.01CVまたは3μA (どちらか大きい方) 後 2 分, ここで、C=定格静電容量（μF） V=定格DC動作ボルト
損失係数タンデルタ 120 Hz, 20℃	定格電圧	6.3	10	16	25	35
	Tanδ (マックス)	0.30	0.26	0.22	0.16	0.13
	定格電圧			6.3	10	16	25	35
低温特徴 (120Hzで)	インピーダンス比	Z(-25℃) /Z(+20℃)		4	3	2	2	2
		Z(-40℃) /Z(+20℃)		8	5	4	3	3
寿命試験	試験時間		負荷寿命保存期間
			2000 時間						1000 時間
	静電容量の変化		初期値の±20％以内						±以内 20% 初期値の
	損失係数		未満 200% 指定された値の						未満 200% 指定された値の
	漏れ電流		規定値以内						規定値以内
	試験条件		20℃ (定格電圧印加後 2000 の時間 105℃						20℃ (保管後 1000 105℃で時間電圧なし)
リップル電流 & 周波数乗数	VDC(v) 周波数. (Hz)	50,60	120	1k	10Kアップ
	6.3 ～ 35	0.64	0.8	0.93	1.0
規格	JIS Cの特性Wを満足 5141

寸法, インピーダンス & 許容リップル電流

リップル電流 mA/rms 120 Hz, 105℃

インピーダンス : 100K Hzで, 20℃

VDC μF コンテンツ		6.3v (0J)			10v (1a)			16v (1c)			25v (1E)			35v (1v)
VDC μF コンテンツ		φD×Lインプ. Ma			φD×Lインプ. Ma			φD×Lインプ. Ma			φD×Lインプ. Ma			φD×Lインプ. Ma
47	470													8 × 10	0.45	369
100	101										8 × 10	0.45	369	10 × 10	0.25	553
150	151													8 × 10	0.45	369
220	221				8 × 10	0.45	369				10 × 10	0.25	553
220	221				8 × 10	0.45	369				8 × 10	0.45	369
330	331	8 × 10	0.45	369			553	10 × 10	0.25	553
330	331	8 × 10	0.45	369			553	8 × 10	0.45	369
470	471	8 × 10	0.45	369	10 × 10	0.25	553	8 × 10	0.45	369
470	471	8 × 10	0.45	369	8 × 10	0.45	369
820	821				10 × 10	0.25	553
1000	102	10 × 10	0.25	553

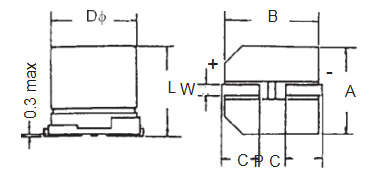

パッドの間隔と直径

φD±0.5	l	A±0.2	B±0.2	C±0.2	w	P±0.2
8	10±0.5	8.4	8.4	3.0	0.7 に 1.1	3.1
10	10±0.5	10.4	10.4	3.3	0.7 に 1.1	4.7

部品番号の例

いつ 470 m 1VTR 080100

特徴

◆105℃, 2000 時間保証
◆ ローインピーダンス
◆RoHS対応
