高温雲母コンデンサ | 175℃| CGBB

特徴

最高級マイカ紙を使用 511 材料として,高温エポキシ樹脂浸漬.
絶縁抵抗が高いので,低い係数,優れた高周波性能.
非常に低い誘電正接 <5×10-3 (分1×10-4).
高温でも非常に安定, 小さな静電容量許容差.
15年保存後, 静電容量変化が±1%を超えないこと.

応用

JINPEI CGBB series mica pcapacitors are suitable to high frequency,高電圧,高温,大電流回路. 高周波帰還回路と同様,高周波共振回路、パルス回路など.
衛星で広く使用されています,航空宇宙,船,医療機器,石油ダウンホール装置, 溶接機,冶金設備など.

一般的な 特徴

温度範囲: -55℃～+175℃

静電容量耐性: ±3%、±5%、±10%

相対湿度: at +40℃ can be 95~98%

大気圧: 4x104Pa

振動: 周波数 20～200Hz, 加速度: 2.7～4.5g

動作電圧: 2500v

直流試験電圧: キープ後 1 +150℃で1時間,負荷時動作電圧の1.5倍 1 分,故障やフラッシュオーバーがない.

絶縁抵抗(r): 通常の気候

静電容量 C≧0.1μF R≧1000MΩ

静電容量 C＜0.1μF R＞5000MΩ

温度 特徴

After keep at +175℃ 1 時間,静電容量変化が±10%を超えないこと, 絶縁抵抗 R＞500MΩ,誘電正接: tgδ≦5×10-3(1KHz), パス D.C. 定格電圧試験.

-55℃保存後 1 時間,静電容量変化が±7%を超えないこと, 絶縁抵抗 R＞500MΩ, 誘電正接: tgδ≦5×10-3(1KHz), パス D.C. 定格電圧試験.

+40℃保温後, 相対湿度 95~98% 48 時間, 静電容量変化が±5%を超えないこと, 絶縁抵抗 R＞500MΩ,誘電正接: tgδ≦5×10-3(1KHz), パス D.C. 定格電圧試験.

+195℃～+200℃で保持後 96 時間, 静電容量変化が±10%を超えないこと, 絶縁抵抗 R＞500MΩ,誘電正接: tgδ≦6×10-3(1KHz), パス D.C. 定格電圧試験.

振動試験後, 静電容量変化が±5%を超えないこと

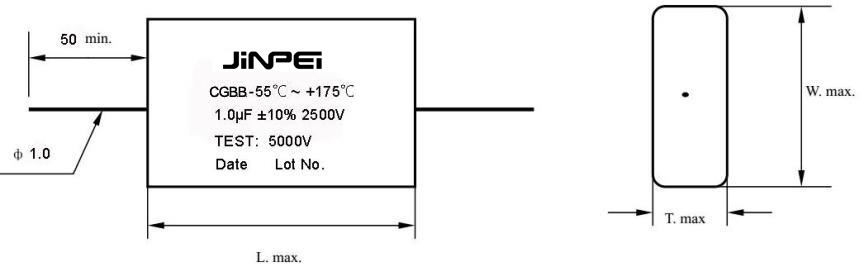

寸法: ユニット:

部品番号 例

導入
◆JINPEI CGBB series mica pcapacitors are suitable to high frequency,高電圧,高温,大電流回路. 高周波帰還回路と同様,高周波共振回路、パルス回路など.
◆衛星で広く使用されています,航空宇宙,船,医療機器,石油ダウンホール装置,
溶接機,冶金設備など.
