セラミックディスクコンデンサ |12V〜50V | CCDC
導入
樹脂コーティングを施した単層金属化セラミックディスク (ワックスを含浸させた).
CCDC は低電圧アプリケーションに適しており、より大きな静電容量値を提供します
樹脂コーティングを施した単層金属化セラミックディスク (ワックスを含浸させた).
CCDC は低電圧アプリケーションに適しており、より大きな静電容量値を提供します
特徴
温度範囲:-30～85℃
レートボレート:12～50V
キャパシタンス: 1000pF～470nF
応用
• トランジスタ回路
• 低電圧バイパス, カップリング.
• 誘電損失が発生する周波数の決定, Hi-IR とキャップ. 安定性はそれほど重要ではない
部品番号の例
電気的特性
| 技術データ | 状態 | 仕様 |
| キャパシタンス | 1KHzで測定 0.05 VRMS, 25℃±2℃ | 0.01μF-0.47μF |
| 動作温度 | Y5U, Y5V, Y5P | -30℃～ + 85℃ |
| 損失係数
(日焼け) |
Y5U, Y5V, Y5P | < 0.05 |
| 絶縁抵抗 | 定格電圧25℃± >℃と 70% 相対湿度最大 16Vdc,
製品電圧は25Vdcです |
>1GΩまたは20MΩファラッド, どちらか少ない方 |
| カプセル化 | 標準 | フェノールワックスエポキシコーティング |
| リードのはんだ付け性 | 少なくとも 75 % 覆われた | はんだ温度 250℃±5℃ 浸漬: 3±0.5秒
(フルールを使用するものとします) |
温度係数コード
| 温度特性 | ||
| コード | コードは次のとおりです | 特徴. |
| P | Y5P | ±10 % -30°C ～ +85°C |
| E | Y5U | +22 に -56% -30°C ～ +85°C |
| f | Y5V | +22 に -82% -30°C ～ +85°C |
公差コード
| コード | 許容範囲 |
| c | ±0.25pF |
| d | ±0.5pF |
| f | ±1%pF |
| g | ±2% |
| J | ±5% |
| k | ±10% |
| m | ±20% |
電圧コードの例
| コード | 1b | 1h |
| WVDC | 12v | 50v |

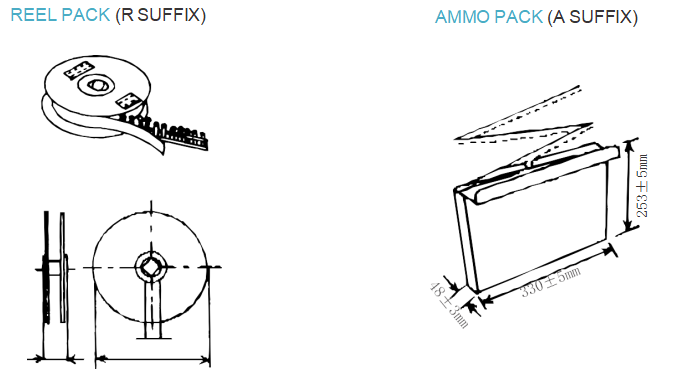

テープ上のラジアルストレートリード (S56 リードコード)
テープ上の放射状キンクイン (K56 リードコード)
*最も人気のある
| コード | 寸法 |
| d | 11.0 マックス |
| d | 0.6 ±0.05 |
| P | 12.7 ±1.0 |
| P0 | 12.7 ±0.3 |
| P1 | 3.85 ±0.7 |
| P2 | 6.35 ±1.3 |
| f | 5.0 +0.8 -0.2 |
| Dh | 0 ±2.0 |
| w | 18.0 +1.0 -0.5 |
| W1 | 9.0 +0.75 -0.5 |
| W2 | 3.0 マックス |
| h | 18.0 +3.0 -0 |
| H0 | 16.0 ±0.5 |
| H1 | 32.25 マックス |
| k | 1.0 マックス |
| D0 | 4.0 ±0.2 |
| t | 0.7 ±0.2 |
| l | 11.0 マックス |
バルクパックのリードコード (セラミックディスクのみ)
| リードの種類 | ||||
| A-ストレート | C-キンクイン | D-キンクアウト | ||
| 3.0mm |
4.8mm最大4.8±1mm |
|||
| 4.8mm最大 | ||||
| 4.8±1mm | ||||
| F-特殊長さ | Y-Y が形成されました | S & Kテープ付き | ||
|
顧客ごと 仕様 |
4.0 mmmax 4.8 ±1.0mm |
テーピング仕様を参照
その上. |
||
| リード間隔
(±1.00) mm単位 |
ワイヤー は.
(±0.05) インチ |
||
| コード | P | コード | d |
| 2 | 2.5 | 4 | 0.48 |
| 5 | 5 | 6 | 0.6 |
| 6 | 6.35 | 7 | 0.65 |
| 7 | 7.5 | 8 | 0.8 |
| 9 | 10.0 | 9 | 1.0 |
| 0 | 12.7 | ||
| a | 15.0 | ||
