一般的な電解コンデンサ▏105℃▏400〜450V▏CAFA

特徴

長寿命, 105 ℃, 2,000 時間保証
Smaller size with large permissible ripplecurrent
スリムタイプ

Datasheet-For-General-Electrolytic-Capacitors-▏105-℃▏400450V-▏CAFA.pdf (3985 ダウンロード )

仕様

アイテム	パフォーマンス
人生	で 105 ℃ 2000 営業時間
動作温度	400v				420 ～450V
	-40 ℃～ +105 ℃				-25 ℃～ +105 ℃
静電容量耐性	+20% (120Hzで, 20 ℃)
漏れ電流 (で 20 ℃)	時間		後 5 分
	漏れ電流		履歴書 < 1,000 I = 0.03CV + 15(μA)			履歴書 > 1,000 I = 0.02CV+25 (μA)
	ここで、C = 定格静電容量（μF）. V = 定格 DC 動作電圧 (V)
損失係数 (120Hzでのtanδ, 20℃)	定格電圧		400	420	450
	タンδ (マックス)		0.24	0.24	0.24
低温特徴 (120Hzで)	インピーダンス比は、以下の表に示す値を超えてはなりません
	定格電圧			400	420	450
	インピーダンス	Z (-25℃) / Z (+20 ℃)		5	6	6
	比率	Z (-40℃) / Z (+20℃)		6	—	—
負荷寿命試験	試験時間		2,000 時間
	静電容量の変化		内で + 20% 初期値の
	損失係数		未満 200% 指定された値の
	漏れ電流		規定値以内
	* コンデンサが復元された場合、上記の仕様は満たされる必要があります。 20 定格電圧印加後、定格リップル電流を印加した後の℃ 2,000 で何時間か 105 ℃
	試験時間		1,000 時間
保存期間テスト	静電容量の変化		内で + 20% 初期値の
	損失係数		未満 200% 指定された値の
	漏れ電流		規定値以内
	* The above specifications shall be satisfied when the capacitors are restored to 20 °C after exposing them for 1,000 で何時間か 105 ℃（電圧印加なし）. 測定前に定格電圧をコンデンサに印加する必要があります. (JIS C参照 5101-4 4.1)
リップル電流 & 周波数逓倍器	周波数. (Hz)		60	120	500	1k	10いいよ
	乗数		0.80	1.00	1.25	1.45	1.50
その他の規格	JIS C 5101-4

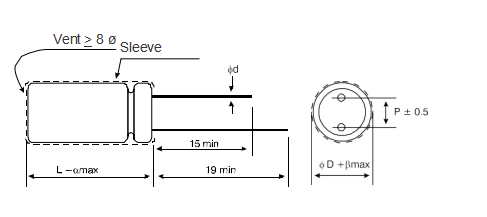

寸法

ユニット: mm

φD	8	10	12.5	16	18
P	3.5	5.0	5.0	7.5	7.5
φd	0.6			0.8
a	2.0
r	0.5

寸法 & 許容される波紋現在

v. 直流	キャップ . (μF )	8f			10f			12.5f			16f			18f
		φD×L	リップル電流		φD×L	リップル電流		φD×L	リップル電流		φD×L	リップル電流		φD×L	リップル電流
		φD×L	120 Hz	100kHz	φD×L	120 Hz	100kHz	φD×L	120 Hz	100k Hz	φD×L	120 Hz	100kHz	φD×L	120 Hz	100kHz
400v (2g)	15	8 × 30	190	285
	22	8 × 35	250	375
	27	8 × 40	300	450	10 × 30	245	370
	33	8 × 45	350	525	10 × 35	295	445
	39	8 × 50	390	585	10 × 40	345	515
	47				10 × 45	400	600
	56				10 × 50	450	675	12.5 × 30	470	705
	68							12.5 × 35	540	810
	82							12.5 × 40	620	930
	100
	120										16 × 35.5 16 × 40	800 840	1,200 1,260
	150										16 × 45	940	1,410
	180										16 × 50	1050	1,575	18 × 40	1,060	1,590
	220													18 × 45	1,200	1,800
420v (2P)	15	8 × 30	195	293
	22	8 × 35	255	383
	27	8 × 45	320	480	10 × 30	245	370
	33	8 × 50	370	555	10 × 35	295	445
	39				10 × 40	345	515
	47				10 × 45	400	600
	56				10 × 50	450	675	12.5 × 30	470	705
	68							12.5 × 35	540	810
	82							12.5 × 45	630	945
	100							12.5 × 50	730	1,095	16 × 35.5	730	1,095
	120										16 × 40	840	1,260
	150										16 × 45	940	1,410	18 × 35.5	920	1,380
	180										16 × 50	1,050	1,575	18 × 40	1,060	1,590
	220													18 × 50	1,220	1,830
450v (2w)	15	8 × 30	195	293
	22	8 × 40	270	405	10 × 30	225	330
	27	8 × 45	320	480	10 × 35	265	400
	33	8 × 50	370	555	10 × 40	315	475
	39				10 × 45	360	545
	47				10 × 50	420	625	12.5 × 30	430	645
	56							12.5 × 35	490	735
	68							12.5 × 40	560	840
	82							12.5 × 45	630	945
	100							12.5 × 50	730	1,095	16 × 35.5	730	1,095
	120										16 × 45	840	1,260	18 × 35.5	820	1,230
	150										16 × 50	980	1,470	18 × 40	970	1,455
	150													18 × 45	995	1,490
	180													18 × 45	1,090	1,635
	180													18 × 50	1,140	1,710

部品番号の例

CAFA 560 m 2G BK 125 300
