Datasheet For Axial Lead Wet Tantalum Capacitors ▏Glass Sealed | CBDB
簡単な紹介
CBDB Series is half-sealed tubular wet tantalum electrolytic capacitors With polar axial leads are characterized in small size, 低いDCリーク, 安定した優れたパフォーマンス, 高い信頼性と長寿命. CBDB Series meets the requirements of Chinese Electronic industry standard SJ/T10030-91, 軍事および通信などの民間用途の電子機器に広く使用されています。, 航空宇宙および航空.
Wet tantalum capacitors / patent certificate available usually consist of an anode made of tantalum metal and a cathode made of tantalum oxide. Between the two is an insulating layer, usually formed by manganese dioxide. The liquid electrolyte is usually sulfuric acid. This structure makes the wet tantalum capacitor have high capacitance and stability.
Jinpei wet tantalum capacitors are widely used in many applications, especially in areas where high performance and reliability are required. They are commonly used in aerospace, military equipment, コミュニケーション, oil exploration equipment and other demanding applications.
一般的な特性
動作温度範囲: -55℃～+125℃(>85℃,use derated voltage) 静電容量耐性:M=±20%、K=±10%
直流漏れ: +20℃で, I0≤0.001CRUR or 1μA(Which is greater);
At +85℃ and +125℃, I0≤0.008CRUR or 8μA(Which is greater)

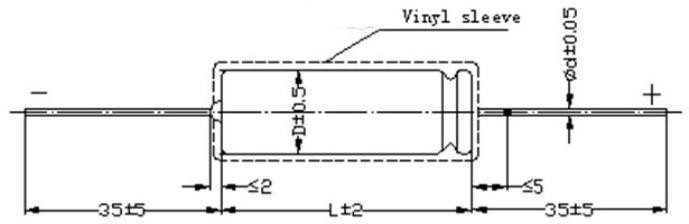

描画 ，Case Dimension and Max. 重さ
Outline and Dimensions
テーブル 1
| コード | マックス. weight（g） | D±0.5（mm） | L±2 (mm) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |
部品番号の例
注意事項
1、タンタルコンデンサはマルチメータでは測定できません (容易に回復不可能な損傷を引き起こし、不合格につながります)
2、キャパシタンス, DF 測定周波数: 100Hz，U-=2.20 -1.0V，U~=1.00 -0.5v(実効値.
3、85℃以上での漏れ電流を測定,定格電圧を下げて使用してください.
4、特殊サイズ・大容量品, 私たちと交渉してください
特徴
CBDB Series is half-sealed tubular wet tantalum electrolytic capacitors
極性アキシャルリード付きは小さいサイズが特徴です, 低いDCリーク,
安定した優れたパフォーマンス, 高い信頼性と長寿命. CBDB
シリーズは中国電子業界規格 SJ/T10030-91 の要件を満たしています。, widely used in electronic
equipment for military and civil applications such as telecommunication, 航空宇宙および航空.
ROHS準拠
