SMDアルミ電解コンデンサ ▏AEC-Q200 ▏CAGC
特徴
Standard 105℃, 2,000 時間保証
Voltage Range 6.3 DC ~ 450VDC, 4Φ ~ 18Φ
Capacitance Range 1µF ~ 8,200 μF
Automotive version available, TS-16949
Standard 105℃, 2,000 時間保証
Voltage Range 6.3 DC ~ 450VDC, 4Φ ~ 18Φ
Capacitance Range 1µF ~ 8,200 μF
Automotive version available, TS-16949

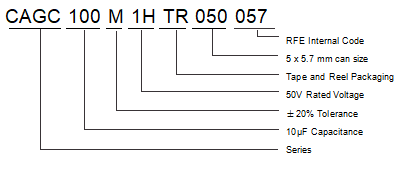

一部 番号 例
仕様
| アイテム | パフォーマンス | ||||||||||||||
| 動作温度範囲 | 6.3 ~100V | 160 ~450V | |||||||||||||
| -55 ℃ ~ +105℃ | -40℃ ~ +105℃ | ||||||||||||||
| 静電容量耐性 | 標準 (+20% (120Hzで, 20˚C), Option + 10% (120Hzで, 20℃) | ||||||||||||||
|
漏れ電流(at 20˚C) |
定格電圧 | 6.3 ~100V | 160 ~450V | ||||||||||||
| 時間 | 後 2 分 | 後 5 分 | |||||||||||||
| ケースサイズ | 4 ~ 10ɸ | 12.5 ~ 18ɸ | 12.5 ~ 18ɸ | ||||||||||||
| 漏れ電流 | I = 0.01CV または 3 a,
どちらか大きい方 |
I = 0.03CV or 4 a,
どちらか大きい方 |
I = 0.04CV + 100 a | ||||||||||||
| どこ, C = rated capacitance in µF V = rated DC working voltage in V | |||||||||||||||
|
損失係数 (120Hzでのtanδ, 20˚C) |
定格電圧 | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | 100 | 160 ~ 250 | 400 ~ 450 | ||||
| 4 ~ 10 | 0.45 | 0.35 | 0.28 | 0.18 | 0.16 | 0.14 | 0.12 | 0.12 | – | – | |||||
| 12.5 ~ 18 | 0.40 | 0.38 | 0.34 | 0.26 | 0.22 | 0.18 | 0.14 | 0.10 | 0.20 | 0.25 | |||||
| When the capacitance exceeds 1,000µF, 0.02 shall be added every 1,000µF increase. | |||||||||||||||
|
低温特性 (120Hzで) |
インピーダンス比は、以下の表に示す値を超えてはなりません. | ||||||||||||||
| 定格電圧 | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | 100 | 160 ~ 250 | 400 ~ 450 | |||||
|
インピーダンス比 |
Z (-25˚C)/Z(+20˚C) | ɸD < 12.5 | 4 | 4 | 3 | 2 | 2 | 2 | 2 | 3 | – | – | |||
| ɸD < 12.5 | 5 | 4 | 3 | 2 | 2 | 2 | 2 | 2 | 3 | 6 | |||||
| Z(-55/-40˚C)/Z(+20˚C) | ɸD < 12.5 | 12 | 8 | 6 | 4 | 3 | 3 | 3 | 4 | – | – | ||||
| ɸD < 12.5 | 10 | 8 | 6 | 4 | 3 | 3 | 3 | 3 | 6 | 10 | |||||
|
持久力 |
試験時間 | 2,000 時間 | |||||||||||||
| 静電容量の変化 | 内で +25% of initial value for ɸ D < 6.3mm;
内で + 20% of initial value for ɸ D > 8mm |
||||||||||||||
| 損失係数 | 未満 300% of specified value for ɸ D < 6.3mm;
less than 200% of specified value for ɸ D > 8mm |
||||||||||||||
| 漏れ電流 | 規定値以内 | ||||||||||||||
| ∗The above specifications shall be satisfied when the capacitors are restored to 20˚C after
印加される定格電圧 2,000 hrs at 105˚C |
|||||||||||||||
|
保存期間テスト |
試験時間: 1,000 時間; other items are the same as those for the Endurance. の rated voltage shall be applied to the capacitors before the measurements for
160 ~450V (JIS C参照 5101-4 4.1). |
||||||||||||||
|
リップル電流 & 周波数逓倍器 |
周波数. (Hz)
キャップ. (μF) |
50 |
120 |
1k |
10いいよ |
||||||||||
| 下 1,000 | 0.80 | 1.00 | 1.25 | 1.40 | |||||||||||
| 1,000 < c < 8,200 | 0.85 | 1.00 | 1.15 | 1.25 | |||||||||||
寸法 & 許容リップル電流
| μF | V.DC | 6.3v (0J) | 10v (1a) | 16v (1c) | 25v (1E) | 35v (1v) | 50v (1h) | 63v (1J) | 100v (2a) | ||||||||
| コード | ΦD x L | Ma | ΦD x L | Ma | ΦD x L | Ma | ΦD x L | Ma | Φ D x L | Ma | Φ D xL | Ma | ΦD x L | Ma | ΦD x L | Ma | |
| 1 | 010 | 4 × 5.7 | 8 | 4 × 5.7 | 8 | ||||||||||||
| 2.2 | 2R2 | 4 × 5.7 | 12 | 4 × 5.7 | 12 | ||||||||||||
| 3.3 | 3R3 | 4 × 5.7 | 14 | 5 × 5.7 | 17 | ||||||||||||
| 4.7 | 4R7 | 4 × 5.7 | 17 | 4 × 5.7 | 17 | 5 × 5.7 | 20 | 6.3 × 5.7 | 22 | ||||||||
| 10 | 100 | 4 × 5.7 | 20 | 4 × 5.7 | 20 | 5 × 5.7 | 27 | 6.3 × 5.7 | 32 | 6.3 × 5.7 | 32 | ||||||
| 22 | 220 | 4 × 5.7 | 22 | 4 × 5.7 | 22 | 5 × 5.7 | 30 | 5 × 5.7 | 30 | 6.3 × 5.7 | 44 | 6.3 × 5.7 | 38 | 6.3 × 7.7 | 58 | 8 × 10 | 100 |
| 33 | 330 | 5 × 5.7 | 34 | 5 × 5.7 | 34 | 5 × 5.7 | 34 | 6.3 × 5.7 | 46 | 6.3 × 5.7 | 46 | 6.3 × 7.7 | 65 | 8 × 10 | 140 | 10 × 10 | 150 |
| 47 | 470 | 5 × 5.7 | 38 | 5 × 5.7 | 38 | 6.3 × 5.7 | 48 | 6.3 × 5.7 | 48 | 6.3 × 7.7 | 80 | 6.3 × 7.7 | 70 | 8 × 10 | 170 | 12.5 × 13.5 | 250 |
| 100 | 101 | 6.3 × 5.7 | 69 | 6.3 × 5.7 | 69 | 6.3 × 5.7 | 69 | 6.3 × 7.7 | 100 | 8 × 10 | 240 | 8 × 10 | 210 | 10 × 10.3 | 310 | 12.5 × 13.5 | 380 |
| 220 | 221 | 6.3 × 7.7 | 120 | 6.3 × 7.7 | 120 | 6.3 × 7.7 | 120 | 8 × 10
10 × 7.7 |
270
270 |
8 × 10 | 270 | 10 × 10.3 | 330 | 12.5 × 13.5 | 470 | 16 × 16.5 | 450 |
| 330 | 331 | 8 × 10 | 290 | 8 × 10 | 290 | 8 × 10
10 × 7.7 |
290
290 |
8 × 10 | 290 | 10 × 10 | 370 | 12.5 × 13.5 | 490 | 16 × 16.5 | 650 | 18 × 16.5
16 × 21.5 |
590
750 |
| 470 | 471 | 8 × 10 | 320 | 8 × 10
10 × 7.7 |
320
320 |
10 × 10 | 380 | 10 × 10 | 380 | 12.5 × 13.5 | 520 | 12.5 × 16 | 550 | 16 × 16.5 | 700 | 18 × 21.5 | 980 |
| 1,000 | 102 | 10 × 10 | 410 | 10 × 10.3 | 410 | 12.5 × 13.5 | 550 | 12.5 × 16 | 550 | 16 × 16.5 | 800 | 18 × 16.5 | 990 | ||||
| 2,200 | 222 | 12.5 × 13.5 | 680 | 12.5 × 13.5 | 680 | 16 × 16.5 | 900 | 16 × 16.5 | 900 | 18 × 16.5 | 1,050 | ||||||
| 3,300 | 332 | 12.5 × 16 | 850 | 16 × 16.5 | 950 | 16 × 16.5 | 950 | 18 × 16.5
16 × 21.5 |
1,150
1,200 |
||||||||
| 4,700 | 472 | 16 × 16.5 | 1,000 | 16 × 16.5 | 1,000 | 18 × 16.5
16 × 21.5 |
1,225
1,275 |
18 × 21.5 | 1,300 | ||||||||
| 6,800 | 682 | 18 × 16.5
16 × 21.5 |
1,290
1,350 |
18 × 16.5
16 × 21.5 |
1,290 | ||||||||||||
| 1,350 | |||||||||||||||||
| 8,200 | 822 | 18 × 21.5 | 1,450 | 18 × 21.5 | 1,450 | ||||||||||||
| μF | V.DC | 160v (2c) | 200v (2d) | 250v (2E) | 400v (2g) | 450v (2w) | |||||
| コード | Φ D x L | Ma | Φ D xL | Ma | Φ D xL | Ma | D x L | Ma | D x L | Ma | |
| 3.3 | 3R3 | 12.5 × 13.5 | 60 | 12.5 × 13.5 | 40 | ||||||
| 4.7 | 4R7 | 12.5 × 13.5 | 65 | 12.5 × 13.5 | 45 | 12.5 × 13.5 | 45 | ||||
| 10 | 100 | 12.5 × 13.5 | 80 | 12.5 × 13.5 | 70 | 12.5 × 13.5 | 50 | 12.5 × 16 | 75 | ||
| 22 | 220 | 12.5 × 16 | 10 | 12.5 × 13.5 | 105 | 16 × 16.5 | 85 | 16 × 16.5 | 85 | ||
| 33 | 330 | 12.5 × 13.5 | 95 | 12.5 × 16 | 120 | 16 × 16.5 | 180 | 18 × 16.5 | 100 | 18 × 16.5 | 100 |
| 47 | 470 | 16 × 16.5 | 240 | 16 × 16.5 | 220 | 16 × 16.5 | 220 | 18 × 21.5 | 130 | ||
| 100 | 101 | 16 × 16.5 | 250 | 18 × 16.5 | 280 | 18 × 16.5 | 260 | ||||
リード線の間隔と直径
| d | l | a | b | c | w | P±0.2 | Fig. いいえ. |
| 4 | 5.7 + 0.3 | 4.3 | 4.3 | 5.1 | 0.5 ~ 0.8 | 1.0 | 1 |
| 5 | 5.7 + 0.3 | 5.3 | 5.3 | 5.9 | 0.5 ~ 0.8 | 1.5 | 1 |
| 6.3 | 5.7 + 0.3 | 6.6 | 6.6 | 7.2 | 0.5 ~ 0.8 | 2.0 | 1 |
| 6.3 | 7.7 + 0.3 | 6.6 | 6.6 | 7.2 | 0.5 ~ 0.8 | 2.0 | 1 |
| 8 | 10.0 + 0.5 | 8.4 | 8.4 | 9.0 | 0.7 ~ 1.1 | 3.1 | 1 |
| 10 | 7.7 + 0.3 | 10.4 | 10.4 | 11.0 | 0.7 ~ 1.3 | 4.7 | 1 |
| 10 | 10.0 + 0.5 | 10.4 | 10.4 | 11.0 | 0.7 ~ 1.3 | 4.7 | 1 |
| 10 | 10.3 + 0.5 | 10.4 | 10.4 | 11.0 | 0.7 ~ 1.3 | 4.7 | 1 |
| 13 | 13.5 + 0.5 | 13.0 | 13.0 | 13.7 | 1.1 ~ 1.4 | 4.4 | 2 |
| 13 | 16.0 + 0.5 | 13.0 | 13.0 | 13.7 | 1.1 ~ 1.4 | 4.4 | 2 |
| 16 | 16.5 + 0.5 | 17.0 | 17.0 | 18.0 | 1.1 ~ 1.4 | 6.4 | 2 |
| 16 | 21.5 + 0.5 | 17.0 | 17.0 | 18.0 | 1.1 ~ 1.4 | 6.4 | 2 |
| 18 | 16.5 + 0.5 | 19.0 | 19.0 | 20.0 | 1.1 ~ 1.4 | 6.4 | 2 |
| 18 | 21.5 + 0.5 | 19.0 | 19.0 | 20.0 | 1.1 ~ 1.4 | 6.4 | 2 |
特徴
◆ Standard 105℃,2,000 時間保証
◆ Voltage Range 6.3 DC ~ 450VDC,4Φ ~18Φ
◆ CapacitanceRange1µF~ 8,200 μF
◆ Automotive versionavailable,TS-16949
◆RoHS対応
