SMD有機導電性ポリマー電解コンデンサ▏125℃cayd
特徴
•125℃,2,000 時間保証.
•Ultra LowESR
•RoHSCompliance
•125℃,2,000 時間保証.
•Ultra LowESR
•RoHSCompliance
寸法 & 許容リップル電流
| W.V.(v) | キャパシタンス
(μF) |
サイズ
DXL (mm) |
タン
(120Hz,20 |
c) |
L.C..
(μA) |
(m¿/at |
E.S.
100k~300k |
r.
Hz, |
20℃ |
MAX) |
Rated R.C.
(mA/rms（100KHz）,125℃) |
||
| 680 | 8 | × | 12 | 0.18 | 340 | 13 | 1,430 | ||||||
| 2.5v(0E) | 1000 | 10 | × | 10 | 0.18 | 500 | 13 | 1,645 | |||||
| 1500 | 10 | × | 13 | 0.18 | 750 | 13 | 1,721 | ||||||
| 560 | 8 | × | 12 | 0.18 | 448 | 13 | 1,430 | ||||||
| 4v(0g) | 820 | 10 | × | 10 | 0.18 | 656 | 13 | 1,645 | |||||
| 1200 | 10 | × | 13 | 0.18 | 960 | 12 | 1,721 | ||||||
| 470 | 8 | × | 12 | 0.15 | 592 | 15 | 1,332 | ||||||
| 6.3v(0J) | 560 | 10 | × | 10 | 0.15 | 706 | 16 | 1,487 | |||||
| 820 | 10 | × | 13 | 0.15 | 1,033 | 12 | 1,721 | ||||||
| 330 | 8 | × | 12 | 0.15 | 660 | 17 | 1,250 | ||||||
| 10v(1a) | 470 | 10 | × | 10 | 0.15 | 940 | 18 | 1,392 | |||||
| 560 | 10 | × | 13 | 0.15 | 1,360 | 13 | 1,655 | ||||||
| 180 | 8 | × | 12 | 0.15 | 576 | 20 | 1,151 | ||||||
| 16v(1c) | 220 | 10 | × | 10 | 0.15 | 704 | 20 | 1,400 | |||||
| 330 | 10 | × | 13 | 0.15 | 1,056 | 16 | 1,493 | ||||||

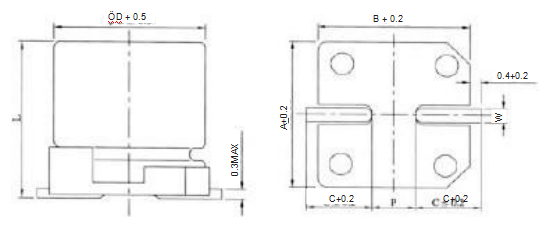

パッドの間隔と直径
| d | l | a | b | c | w | P+0.2 |
| 8 | 11.8 + 0.5 | 8.4 | 8.4 | 3.0 | 0.7 に 1.1 | 3.1 |
| 10 | 10.0 + 0.5 | 10.4 | 10.4 | 3.3 | 0.7 に 1.1 | 4.7 |
| 10 | 12.7 + 0.5 | 10.4 | 10.4 | 3.3 | 0.7 に 1.1 | 4.7 |
特徴
◆ 125°C,2,000時間保証.
◆ Ultra Low ESR
◆RoHS対応
