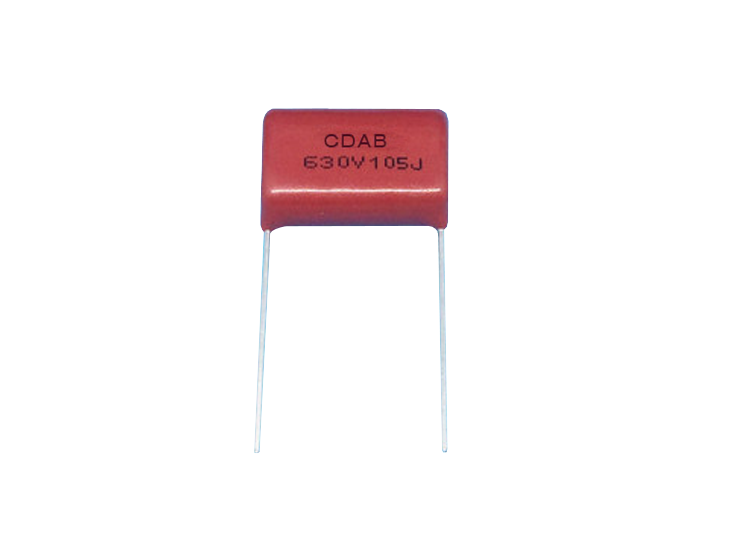

一般的なborpuseメタル化ポリエステルフィルムコンデンサ | CDAB

特徴

◆使用温度範囲: -40～115℃
◆ 静電容量範囲: 0.01～10uF
◆静電容量許容差: 5% 10% 20%
◆定格電圧 DC100V～630V

部品番号の例

許容範囲

コード	許容範囲
J	+ 5%
k	+ 10%
m	+ 20%

静電容量コード

f	0.01	0.047	0.1	0.47	1.0	4.7	10
pF	10000	47000	100000	470000	–	–	–
コード	103	473	104	474	105	475	106

定格電圧

ウェストバージニア州	100	250	400	630
コード	2a	2E	2g	2J

リードスタイルの例

梱包

覚せい剤	ああd	バルク	弾薬	リール
コード		b	a	r

テープコード (テープ上のリード間隔, テープで留めてある場合)

間隔	5.0mm	7.5mm	10mm	15mm
パッキング	AまたはR	AまたはR	a	a
コード	RT1	RT2	RT3	RT4

ラジアルリード間隔

* リードスペースはストレートリードで形成されていないオリジナルのリードスペースです

mm	5.0	7.5	10	15	22.5	27.5
コード	050	075	100	150	225	275

着座面からのリード長さ

(バルクパックとは + 1mmのとき < 10mm, それ以外の場合は公称です)

mm	5	10	15	20	25
コード	050	100	150	200	250

リードスタイル

コード	スタイル
S	真っ直ぐ
k	キンクイン (スタンドオフ)
f	フォームアウト**
私	フォームイン**

** 成形リード付きバルク包装用, さらに追加します 3 部品番号の末尾にある桁のリード間隔コード.

最大寸法 (mm)

	w . v.	1 0 0 v d c ( 2 a )					2 5 0 v d c ( 2 E )					4 0 0 v d c ( 2 g ) / 4 5 0 v d c ( 2 w )					6 3 0 v d c ( 2 J )
mF	コード	w	h	T	P	dF	w	h	T	P	dF	w	h	T	P	dF	w	h	T	P	dF
0 .0 1	1 0 3																13 .0	8 .0	5.0	10 .0	0 .6
0 .0 1 2	1 2 3																13 .0	8 .5	5.0	10 .0	0 .6
0 .0 1 5	1 5 3											10 .5	8.0	4 .5	7.5	0 .6	13 .0	9 .5	5.5	10 .0	0 .6
0 .0 1 8	1 8 3											10 .5	8.5	5 .0	7.5	0 .6	13 .0	11 .0	5.5	10 .0	0 .6
0 .0 2 2	2 2 3											10 .5	8.5	5 .0	7.5	0 .6	13 .0	11 .5	6.0	10 .0	0 .6
0 .0 2 7	2 7 3											10 .5	9.0	5 .5	7.5	0 .6	13 .0	12 .0	6.5	10 .0	0 .6
0 .0 3 3	3 3 3											10 .5	9.5	6 .0	7.5	0 .6	13 .0	12 .5	7.0	10 .0	0 .6
0 .0 3 9	3 9 3						10 .5	8 .0	4 .0	7 .5	0 .6	13 .0	8.5	4 .5	10 .0	0 .6	13 .0	14 .0	7.0	10 .0	0 .6
0 .0 4 7	4 7 3						10 .5	8 .0	4 .5	7 .5	0 .6	9.5	7.5	4 .0	7.5	0 .6	13 .0	9 .0	5 .5	10 .0	0 .6
												13 .0	9.0	5 .0	10 .0	0 .6
0 .0 5 6	5 6 3						10 .5	8 .5	5 .0	7 .5	0 .6	13 .0	9.5	5 .5	10 .0	0 .6	18 .5	11 .0	5.5	15 .0	0 .8
0 .0 6 8	6 8 3						10 .5	8 .5	5 .0	7 .5	0 .6	13 .0	11 .0	5 .5	10 .0	0 .6	18 .5	11 .5	6.0	15 .0	0 .8
0 .0 8 2	8 2 3						10 .5	9 .5	5 .5	7 .5	0 .6	13 .0	11 .5	5 .5	10 .0	0 .6	18 .5	12 .0	6.5	15 .0	0 .8
0 .1	1 0 4	10 .5	7 .5	4.0	7 .5	0 .6	10 .5	10 .0	6 .0	7 .5	0 .6	12 .0	9.0	5 .0	10 .0	0 .6	18 .5	12 .0	6.0	15 .0	0 .8
0 .1 2	1 2 4	10 .5	7 .5	4.0	7 .5	0 .6	10 .5	10 .5	6 .5	7 .5	0 .6	18 .5	10 .5	5 .0	15 .0	0 .8	18 .5	14 .5	7.0	15 .0	0 .8
0 .1 5	1 5 4	10 .5	8 .0	4.5	7 .5	0 .6	10 .5	11 .0	7 .0	7 .5	0 .6	18 .5	11 .5	5 .5	15 .0	0 .8	18 .5	15 .5	8.0	15 .0	0 .8
0 .1 8	1 8 4	10 .5	8 .5	5.0	7 .5	0 .6	13 .0	9 .0	4 .5	10 .0	0 .6	18 .5	12 .0	6 .0	15 .0	0 .8	18 .5	16 .0	8.5	15 .0	0 .8
0 .2 2	2 2 4	10 .5	8 .5	5 .0	7 .5	0 .6	10 .3	11 .0	6 .1	7 .5	0 .6	11 .3	4.3	7 .0	10 .0	0 .8	11 .3	11 .3	7.0	10 .0	0 .6
							13 .0	11 .0	5 .0	10 .0	0 .6	18 .5	13 .5	6 .0	15 .0	0 .8	18 .5	16 .5	9.0	15 .0	0 .8
0 .2 7	2 7 4	10 .5	9 .5	5.5	7 .5	0 .6	13 .0	11 .5	6 .0	10 .0	0 .6	18 .5	14 .0	7 .0	15 .0	0 .8	26 .5	16 .5	7.5	22 .5	0 .8
0 .3 3	3 3 4	10 .5	10 .0	6 .0	7 .5	0 .6	12 .0	12 .0	6 .5	7 .5	0 .6	12 .0	12 .0	7 .5	10 .0	0 .6	26 .5	17 .0	8 .5	22 .5	0 .8
							13 .0	12 .0	6 .5	10 .0	0 .6	18 .5	15 .0	7 .5	15 .0	0 .8
0 .3 9	3 9 4	10 .5	10 .5	6.0	7 .5	0 .6	18 .0	9 .0	5 .0	15 .0	0 .6	18 .5	15 .5	8 .5	15 .0	0 .8	26 .5	17 .0	9.0	22 .5	0 .8
0 .4 7	4 7 4	10 .5	12 .0	6.0	7 .5	0 .6	18 .5	13 .0	5 .5	15 .0	0 .8	18 .5	17 .5	8 .5	15 .0	0 .8	26 .5	18 .0	10 .0	22 .5	0 .8
0 .5 6	5 6 4	13 .0	11 .0	5.5	10 .0	0 .6	18 .5	13 .0	6 .0	15 .0	0 .8	26 .0	16 .0	7 .5	22 .5	0 .8	26 .5	18 .0	11 .0	22 .5	0 .8
0 .6 8	6 8 4	13 .0	11 .5	6.0	10 .0	0 .6	18 .5	13 .5	6 .0	15 .0	0 .8	26 .0	17 .0	8 .0	22 .5	0 .8	26 .0	21 .5	12 .5	22 .5	0 .8
0 .8 2	8 2 4	13 .0	13 .0	6.0	10 .0	0 .6	18 .5	14 .0	7 .0	15 .0	0 .8	26 .0	17 .5	9 .0	22 .5	0 .8	31 .0	21 .0	12 .0	27 .5	0 .8
1	1 0 5	13 .0	14 .0	6.5	10 .0	0 .6	18 .5	15 .0	8 .5	15 .0	0 .8	26 .0	18 .5	1 0 .0	22 .5	0 .8	31 .0	22 .0	13 .5	27 .5	0 .8
1 .2	1 2 5	18 .5	12 .5	5.5	15 .0	0 .8	18 .5	15 .5	8 .5	15 .0	0 .8	26 .0	20 .0	1 1 .0	22 .5	0 .8	31 .0	23 .5	15 .0	27 .5	0 .8
1 .5	1 5 5	18 .5	13 .5	6.0	15 .0	0 .8	18 .5	16 .5	9 .5	15 .0	0 .8	31 .0	19 .5	1 1 .0	27 .5	0 .8	31 .0	26 .5	16 .0	27 .5	0 .8
1 .8	1 8 5	18 .5	14 .0	6.5	15 .0	0 .8	26 .0	16 .0	7 .5	22 .5	0 .8	31 .0	21 .0	1 2 .0	27 .5	0 .8	31 .0	28 .0	18 .0	27 .5	0 .8
2 .2	2 2 5	18 .5	15 .0	7.0	15 .0	0 .8	26 .0	17 .0	8 .5	22 .5	0 .8	31 .0	23 .5	1 3 .0	27 .5	0 .8	31 .0	30 .5	20 .0	27 .5	0 .8
2 .7	2 7 5	18 .5	16 .0	7.5	15 .0	0 .8	26 .0	18 .0	9 .5	22 .5	0 .8
3 .3	3 3 5	18 .5	16 .5	8.5	15 .0	0 .8	26 .0	19 .0	10 .5	22 .5	0 .8
3 .9	3 9 5	26 .0	16 .0	7.0	22 .5	0 .8	26 .0	21 .5	10 .5	22 .5	0 .8
4 .7	4 7 5	26 .0	17 .0	7.5	22 .5	0 .8	26 .0	22 .0	12 .0	22 .5	0 .8
5 .6	5 6 5	26 .0	17 .5	8.0	22 .5	0 .8	31 .0	22 .0	12 .0	27 .5	0 .8
6 .8	6 8 5	26 .0	18 .5	9.0	22 .5	0 .8	31 .0	23 .5	13 .0	27 .5	0 .8
8 .2	8 2 5	26 .0	20 .0	10 .0	22 .5	0 .8	31 .0	25 .0	14 .5	27 .5	0 .8
1 0	1 0 6	26 .0	21 .0	11 .5	22 .5	0 .8	31 .0	26 .5	16 .5	27 .5	0 .8



はんだ付け

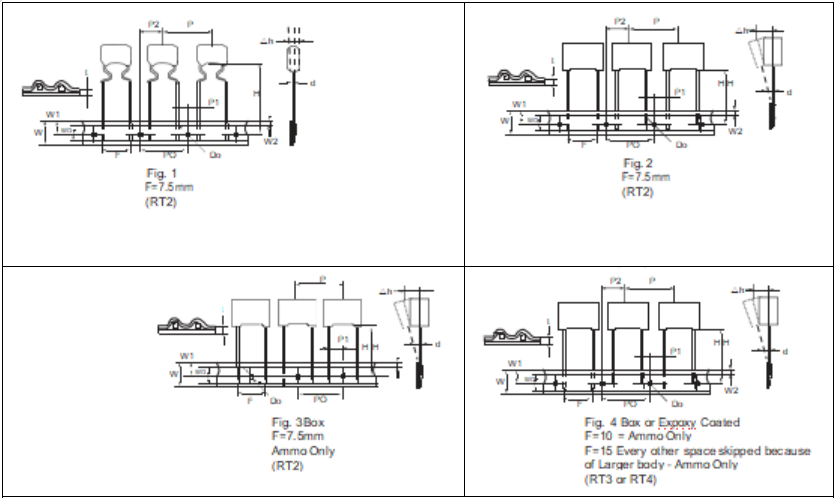

ラジアルテーピングコード図

仕様

説明	手紙	寸法 (mm)
		RT2	RT3	RT4	トール.
リード線径	d	0.5 / 0.6	0.6	0.6 / 0.8	+ 0.05
テープピッチ	P	12.7	12.7	25.4	+ 1
送り穴ピッチ	PO	12.7	12.7	12.7	+ 0.2
リード線の芯出し	P1	2.6 / 3.75	7.7	5.2	+ 0.7
ボディのセンタリング	P2	6.35	12.7	12.7	+ 1.3
リード間隔 (ピッチ)	f	7.5	10	15	+ 0.6; -0.1
コンポーネントの位置合わせ	Δh	0	0	0	+ 2
テープ中心からのコンポーネントの高さ	h	18.5	18.5	18.5	+ 0.5
キャリアテープ幅	w	18	18	18	+ 1; -0.5
テープ幅を押さえる	WO	6	9	10	分
穴の位置	W1	9	9	9	+ 0.5
テープ位置を押さえる	W2	3	3	3	マックス
送り穴径	する	4	4	4	+ 0.2
テープの厚さ	t	0.5	0.5	0.5	+ 0.2
形	イチジク	1.2 または 3	4	4



述べる: *累積ピッチの許容差は合計1mm未満 20 ピッチ.

*連続空コンポーネント未満 3 連続したピース.

*1 つのリールの空の合計が未満 1%.

導入
CDAB シリーズは、金属化ポリエステルフィルム誘電体で構成されています, 銅鉛およびエポキシ樹脂粉体塗装. ブロッキングに適しています, カップリング, デカップリング, フィルタリング, バイパスタイミング回路で通信機器での使用に最適, データ処理装置, 工業用器具, 自動制御システム、その他電子機器全般.
