低ESR電解コンデンサ▏160〜450V▏CACB

特徴
105℃, 2000 ～ 3000 時間保証
低ESR, スイッチング電源に最適, UPS
For ballast use, 3000 ～ 5000 時間保証
Smaller size with large permissible ripple current

Datasheet-For-Low-ESR-Electrolytic-Capacitors-▏160450V-▏CACB.pdf (3584 ダウンロード )

仕様

アイテム	パフォーマンス
動作温度範囲	-40℃ ～ +105℃
Rated Voltage Range	160 ～450V
静電容量耐性	±20% (120Hzで,20℃)
漏れ電流 (20℃で)	時間			後 5 分
	漏れ電流			履歴書<1000 I=0.03CV(Ma)					履歴書>1000 I=0.02CV(Ma)
	どこ, C= rated capacitance in mF. V = rated DC working voltage
損失係数 (Tan d at 120Hz, 20℃)	定格電圧		160		200		250	350			400			450
	Tan d(マックス)		0.20		0.20		0.20	0.24			0.24			0.24
	When the capacitance exceeds 1000mF, 0.02 shall be added every 1000mF increase.
低温特性 (120Hzで)	インピーダンス比は、以下の表に示す値を超えてはなりません.
	Rated Vo ltage							160		200		250	350			400		45 0
	インピーダンス比	Z(-25℃)/Z(+20℃)						3		3		3	3			5		6
		Z(-40℃)/Z(+20℃)						4		4		4	4			6
負荷寿命試験	試験時間				2000 hrs for fD <10 mm 3000 hrs for fD > 13 mm
	静電容量の変化				初期値の±20％以内
	損失係数				未満 200% 指定された値の
	漏れ電流				規定値以内
	*コンデンサに定格電圧を印加後、20℃に復帰させたときに上記仕様を満足すること。 2000/3000 105℃で1時間
保存期間テスト	試験時間				1000 時間
	静電容量の変化				初期値の±20％以内
	損失係数				未満 200% 指定された値の
	漏れ電流				未満 500% 指定された値の
	*コンデンサを長期間放置した後、20℃に戻したときに上記の仕様を満足する必要があります。 1000 105℃、電圧印加なしで時間.
リップル電流 & 周波数逓倍器	Freq.(Hz) キャップ(mF)		60 (50)			120		500			1k			10k			100k
	Under33		0.40			0.55		0.65			0.80			0.90			1.00
	33 に 330		0.60			0.70		0.80			0.90			0.95			1.00
	390 に 1000		0.65			0.80		0.85			0.98			1.00			1.00
	1200 上に		0.80			0.90		0.95			0.98			1.00			1.00
リップル電流 & 温度乗数	温度(℃)			65		70		85			95			105
	乗数			1.8		1.65		1.5			1.25			1.00
規格	JIS Cの特性Wを満足 5141

部品番号の例

CACB 100 m 2g BK 100 200

寸法と許容リップル電流

寸法: D×L(mm) リップル電流: mA/rms（100K Hz、105℃）

VDC mF	コード	fD×L	160v (2c) インピーダンス 20℃	リップル 120Hz	現在 100KHz	fD×L	200v (2d) インピーダンス 20℃	リップル 120Hz	現在 100KHz	fD×L	250v (2E) インピーダンス 20℃	リップル 120Hz	現在 100KHz
0.47	R47	6.3 × 11	14.5	9	35	6.3 × 11	14.50	9	35	6.3 × 11	14.50	8	30
1.0	010	6.3 × 11	8.5	13	50	6.3 × 11	8.50	13	50	6.3 × 11	8.50	13	50
2.2	2R2	6.3 × 11	5.5	23	90	6.3 × 11	5.50	19	75	8 × 11.5	5.00	21	85
3.3	3R3	8 × 11.5	4.3	28	110	8 × 11.5	4.30	33	130	10 × 12.5	4.20	30	120
4.7	4R7	8 × 11.5	3.1	33	130	10 × 12.5	3.10	39	155	10 × 16	3.50	41	165
10	100	10 × 16	1.55	63	250	10 × 16	1.55	63	250	10 × 20	3.18	50	200
22	220	10 × 16	1.47	75	300	10 × 20	1.47	75	300	13 × 20	1.74	85	340
33	330	10 × 20	1.15	90	360	13 × 20	1.15	90	360	13 × 25	1.35	115	460
47	470	13 × 25	0.92	125	500	13 × 20	0.92	125	500	13 × 25	1.08	138	550
68	680	13 × 25	0.71	165	660	13 × 25	0.71	165	660	16 × 25	0.84	183	730
100	101	13 × 25	0.59	213	850	16 × 25	0.59	213	850	16 × 31.5	0.70	248	990
150	151	16 × 25	0.41	303	1,200	16 × 31.5	0.41	303	1,210	18 × 31.5	0.49	325	1,300
220	221	16 × 31.5	0.31	368	1,470	18 × 35.5	0.31	408	1,630	18 × 40	0.36	433	1,730
VDC mF 0.47	Code R47	fD×L 8 × 11.5	350v (2v) Impedance 20℃ 3.50	リップル 120Hz 18	現在 100KHz 70	fD×L	400v (2g) Impedance 20℃	リップル 120Hz	現在 100KHz	fD×L	450v (2w) Impedance 20℃	リップル 120Hz	現在 100KHz
1.0	010	10 × 12.5	4.20	30	85	10 × 12.5	4.20	21	85	10 × 12.5	8.80	18	70
2.2	2R2	10 × 16	3.50	49	140	10 × 16	3.50	35	140	10 × 16	6.90	25	100
3.3	3R3	10 × 16	3.50	49	140	10 × 20	2.94	46	183	10 × 20	4.47	31	125
4.7	4R7	10 × 20	2.94	63	180	10 × 20	2.94	46	183	13 × 20	3.77	43	173
10	100	10 × 20	2.94	45	180	10 × 20	2.94	46	183	13 × 25	2.95	69	277
22	220	12.5 × 20	1.60	78	310	13 × 25	1.60	79	314	16 × 25	1.61	128	510
33	330	13 × 25	1.25	105	420	13 × 25	1.25	106	422	16 × 31.5	1.25	155	620
47	470	16 × 25	1.00	140	560	16 × 31.5	1.00	140	560	18 × 31.5	1.01	198	790
68	680	16 × 31.5	0.78	188	750	16 × 31.5	0.75	188	750	18 × 35.5	0.78	248	990
100	101	16 × 31.5	0.65	253	1,010	18 × 31.5	0.65	253	1,010

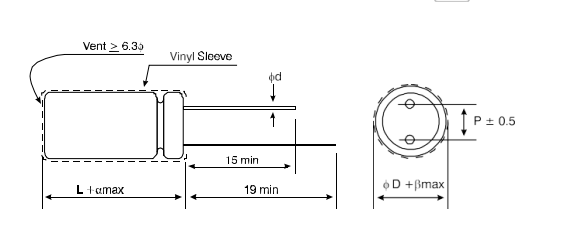

リード線の間隔と直径

d	5	6.3	8	10	12	16	18
P	2.0	2.5	3.5	5.0	5.0	7.5	7.5
d	0.5		0.6			0.8
a	1.0			1.5
b	0.5

特徴
◆ 105℃, 2000 ～ 3000 時間保証
◆ Low ESR, スイッチング電源に最適, UPS
◆ For ballast use, 3000 ～ 5000 時間保証
◆ 小型で許容リプル電流が大きい

◆Rohs準拠
