خازن های الکترولیتی ضربه محکم و ناگهانی ▏ 3،000 ساعت ▏CAIA
دارای یک ترمینال جابجایی که می تواند مستقیماً به PCB لحیم شود
مناسب برای تجهیزات الکترونیکی با مدارهای ولتاژ متوسط بالا
نوع گیره دار ترمینال برد مدار چاپی و نوع ترمینال لوگ موجود است
مشخصات
| موارد | عمل | |||||||||||||||||
| دامنه دمای عملیاتی | -40 درجه سانتی گراد ~ +85 درجه سانتیگراد | |||||||||||||||||
| تحمل ظرفیت | +20% (در 120 هرتز, 20 درجه سانتیگراد) | |||||||||||||||||
| جریان جریان (در 20 درجه سانتیگراد) | I = 0.02CV یا 1.5 میلی آمپر هر کدام کوچکتر باشد (پس از 5 دقایقی)
کجا, C= ظرفیت نامی بر حسب µF.V= ولتاژ کاری DC نامی در V. |
|||||||||||||||||
| عامل اتلاف
(برنزه در 120 هرتز, 20درجه سانتیگراد) |
ولتاژ دارای امتیاز | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||
| برنزه (حداکثر) | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
خصوصیات درجه حرارت پایین (در 120 هرتز) |
نسبت امپدانس نباید از مقادیر ذکر شده در جدول زیر تجاوز کند. | |||||||||||||||||
| ولتاژ دارای امتیاز | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||||
| امپدانس
نسبت |
Z (-25 درجه سانتیگراد)/Z(+20 درجه سانتیگراد) | 4 | 3 | 3 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | |||
| Z(-40 درجه سانتیگراد)/Z(+20 درجه سانتیگراد) | 15 | 10 | 8 | 6 | 5 | 4 | 8 | 10 | 10 | 16 | 18 | 18 | 20 | 20 | ||||
|
تست زندگی |
زمان آزمون | 3,000 ساعت |
* هنگامی که خازن ها به حالت اولیه بازیابی می شوند، مشخصات باید رعایت شود 20 درجه سانتیگراد پس از ولتاژ نامی اعمال شده 3,000 ساعت در 85 درجه سانتیگراد |
|||||||||||||||
| تغییر ظرفیت | < + 20% | |||||||||||||||||
| عامل اتلاف | کمتر از 200% از مقدار مشخص شده | |||||||||||||||||
| جریان جریان | در مقدار مشخص شده | |||||||||||||||||
|
تست عمر قفسه |
زمان آزمون | 1,000 ساعت |
* هنگامی که خازن ها به حالت اولیه بازیابی می شوند، مشخصات باید رعایت شود 20 درجه سانتی گراد پس از قرار گرفتن در معرض آنها برای 1,000 ساعت در 85 درجه سانتیگراد |
|||||||||||||||
| تغییر ظرفیت | < + 20% | |||||||||||||||||
| عامل اتلاف | کمتر از 200% از مقدار مشخص شده | |||||||||||||||||
| جریان جریان | در مقدار مشخص شده | |||||||||||||||||
|
جریان & تکثیر کننده های فرکانس |
فرکه. |
60 |
120 |
500 |
1k |
10قصبه |
||||||||||||
| (هرتز)
حرف. حرفهای. (حرفهای) |
||||||||||||||||||
| زیر 100 | 0.92 | 1.0 | 1.13 | 1.19 | 1.20 | |||||||||||||
| 160 و بالا | 0.81 | 1.0 | 1.32 | 1.45 | 1.50 | |||||||||||||
| 350 و بالا | 0.77 | 1.0 | 1.30 | 1.41 | 1.43 | |||||||||||||
| جریان &
ضرب دما |
درجه حرارت
( درجه سانتیگراد) |
40 | 55 | 70 | 85 | |||||||||||||
| ضرب کننده | 2.1 | 1.8 | 1.5 | 1.0 | ||||||||||||||
| استانداردهای دیگر | W مشخصه را برای JIS C برآورده می کند 5141 | |||||||||||||||||

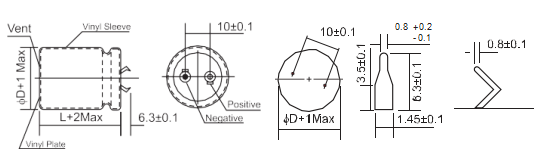

ترمینال SNAP-IN تایپ کنید (2 ترمینال)

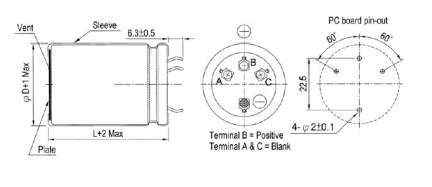

ترمینال SNAP-IN (4 ترمینال)
مثال شماره قسمت
ویژگی
◆انواع ترمینال Snap-In (2 ترمینال & 4 ترمینال)
◆ دارای یک ترمینال جابجایی که می تواند مستقیماً به PCB لحیم شود
◆ مناسب برای تجهیزات الکترونیکی با مدارهای ولتاژ متوسط بالا
◆ ترمینال برد مدار چاپی نوع اسنپ در و نوع ترمینال لوگ موجود است
