خازن های الکترولیتی ضربه محکم و ناگهانی ▏ 105 ℃ 3000 ساعت ▏cavb
ویژگی
Has a snap-in terminal which can solder to PCB directly and need not fixture to save processing time.
مناسب برای تجهیزات الکترونیکی با مدارهای ولتاژ متوسط بالا. نوع گیره دار ترمینال برد مدار چاپی و نوع ترمینال لوگ موجود است.
3,000 Hour Life
Has a snap-in terminal which can solder to PCB directly and need not fixture to save processing time.
مناسب برای تجهیزات الکترونیکی با مدارهای ولتاژ متوسط بالا. نوع گیره دار ترمینال برد مدار چاپی و نوع ترمینال لوگ موجود است.
3,000 Hour Life
مشخصات
| قسمت | عمل | |||||||||||||||||||||||
| دما. محدوده | -40° C ~ +105 ° C | |||||||||||||||||||||||
| تحمل ظرفیت | 20 ٪ (در 120 هرتز, 20درجه سانتیگراد) | |||||||||||||||||||||||
| جریان جریان (در دمای 20 درجه سانتیگراد) | I=0.02CV or 1.5mA whichever is smaller (پس از 5 دقایقی) کجا, C=rated capacitance in F. V=rated DC working voltage. | |||||||||||||||||||||||
| عامل اتلاف
(برنزه در 120 هرتز, 20درجه سانتیگراد) |
ولتاژ دارای امتیاز | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 | |||||||||||
| قهوهای مایل به زرد (حداکثر) | 0.40 | 0.30 | 0.25 | 0.20 | 0.15 | 0.10* | 0.15 | 0.10* | 0.10* | 0.15 | 0.15 | 0.15 | ||||||||||||
| *0.15 for D = 35mm | ||||||||||||||||||||||||
|
خصوصیات درجه حرارت پایین (در 120 هرتز) |
نسبت امپدانس نباید از مقادیر ذکر شده در جدول زیر تجاوز کند. | |||||||||||||||||||||||
| ولتاژ دارای امتیاز | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 | ||||||||||||
| نسبت امپدانس | Z(-25درجه سانتیگراد) / Z(+20درجه سانتیگراد) | 4 | 3 | 3 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | |||||||||||
| Z(-40درجه سانتیگراد) / Z(+20درجه سانتیگراد) | 15 | 10 | 8 | 6 | 6 | 5 | 4 | 8 | 10 | 16 | 18 | 20 | ||||||||||||
|
تست زندگی |
زمان آزمون | 3000 ساعت | ||||||||||||||||||||||
| تغییر ظرفیت | در 20 ± از ارزش اولیه | |||||||||||||||||||||||
| عامل اتلاف | کمتر از 200% از مقدار مشخص شده | |||||||||||||||||||||||
| جریان جریان | در مقدار مشخص شده | |||||||||||||||||||||||
| هنگامی که خازن ها بعد از آن به دمای 20 درجه سانتیگراد برگردانده می شوند، مشخصات فوق باید رعایت شود
ولتاژ نامی اعمال شده 3000 ساعت در دمای 105 درجه سانتیگراد |
||||||||||||||||||||||||
|
تست عمر قفسه |
زمان آزمون | 1000 ساعت | ||||||||||||||||||||||
| تغییر ظرفیت | در 20 ± از ارزش اولیه | |||||||||||||||||||||||
| عامل اتلاف | کمتر از 150% از مقدار مشخص شده | |||||||||||||||||||||||
| جریان جریان | در مقدار مشخص شده | |||||||||||||||||||||||
| هنگامی که خازن ها پس از قرار گرفتن در معرض آنها به دمای 20 درجه سانتیگراد برمی گردند، مشخصات فوق باید رعایت شود. 1000 HRS در دمای 105 درجه سانتیگراد بدون ولتاژ اعمال می شود. | ||||||||||||||||||||||||
| جریان & تکثیر کننده های فرکانس | WV (حرفهای) فرکه (هرتز) | 50/60 | 120 | 300 | 1k | 10K up | ||||||||||||||||||
| ضرب کننده | 0.8 | 1.0 | 1.1 | 1.3 | 1.4 | |||||||||||||||||||
| جریان & ضرب دما | درجه حرارت (درجه سانتیگراد) | 40 | 60 | 70 | 85 | 105 | ||||||||||||||||||
| ضرب کننده | 2.5 | 2.2 | 2.0 | 1.8 | 1.0 | |||||||||||||||||||
| معیارها | Satisfies Characteristics W of JIS C 5141 | |||||||||||||||||||||||

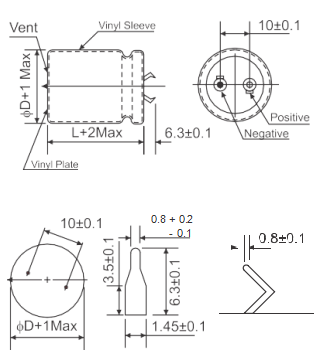

نوع ترمینال SNAP-IN
مثال شماره قسمت
ویژگی
◆ Has a snap-in terminal which can solder to PCB directly and need not fixture to save processing time.
◆ مناسب برای تجهیزات الکترونیکی با مدارهای ولتاژ متوسط بالا. نوع گیره دار ترمینال برد مدار چاپی و نوع ترمینال لوگ موجود است.
◆ 3,000 Hour Life
