اندازه کوچک خازن فیلم پلی استر متالایز | سی دی
سری CDAF با دی الکتریک فیلم پلی استر متالایز ساخته شده است, پوشش پودری سرب مسی و رزین اپوکسی. آنها برای مسدود کردن مناسب هستند, جفت, جدا سازی, تصفیه, مدار زمانبندی بای پس و ایده آل برای استفاده در تجهیزات مخابراتی, تجهیزات پردازش داده, سازنده صنعتی, سیستم های کنترل اتوماتیک و سایر تجهیزات الکترونیکی عمومی.
ویژگی
◆ دمای عملیاتی. محدوده :-40درجه سانتی گراد ~ +125 درجه سانتی گراد (بیش از 105 درجه سانتیگراد کاهش می یابد)
◆ محدوده ظرفیت:0.001~ 1.2uF
◆ تحمل ظرفیت: J=5% K=10% M=20%
◆ ولتاژ نامی V R 85 درجه سانتیگراد: 50حرفهای, 63حرفهای,100VDC, 250VDC, 400VDC, 450VDC, 630VDC,1000VDC

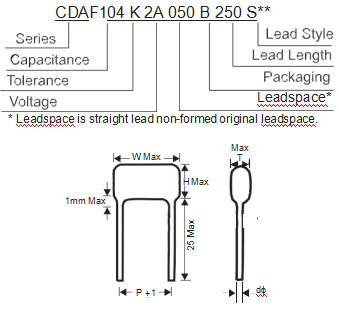

مثال شماره قسمت
مدارا
| رمز | تحمل |
| j | ± 5٪ |
| k | 10 ± |
| مگس | 20 ٪ |
نمونه های سبک سرب
کد ظرفیت
| اف | 0.01 | 0.047 | 0.1 | 0.47 | 1.0 |
| pF | 10000 | 47000 | 100000 | 470000 | – |
| رمز | 103 | 473 | 104 | 474 | 105 |
ولتاژ نامی
| WV | 50 | 63 | 100 | 250 | 400 | 630 |
| رمز | 1سخنرانی | 1j | 2بوها | 2اشمیه | 2جف | 2j |
بسته بندی
| مت | از | فله | مهمات | قرقره |
| رمز | شرح | بوها | آر | |
طول سرب از هواپیمای صندلی
(بسته فله)
| مگنی | 5 | 10 | 15 | 20 | 25 |
| رمز | 050 | 100 | 150 | 200 | 250 |
کد نوار (فاصله سرب نوار)
| Spac | g | 5مگنی |
| بسته بندی | A یا R | |
| رمز | RT1 (نمودار را ببینید) | |
سبک سرب
| رمز | سبک |
| حرف | مستقیم |
| k | پیچ خوردگی (ایستادن) |
| اف | فرم بیرون |
| من | فرم در |
** برای بسته بندی فله با سرنخ های تشکیل شده, اضافی اضافه کنید 3 کد فاصله رقمی سرب در انتهای شماره قطعه.
حداکثر ابعاد (مگنی)
| حرف. حرفهای. | 50 / 63VDC (1H/1J) | 100VDC(2بوها) | 250VDC(2اشمیه) | 400VDC(2جف) | 630VDC (2j) | ||||||||||||||||||||
| ( μF) | کد | حرف | سخنرانی | تی | پ | د | حرف | سخنرانی | تی | پ | د | حرف | سخنرانی | تی | پ | د | حرف | سخنرانی | تی | پ | د | حرف | سخنرانی | پ | د |
| 0.001 | 102 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 5 | 0.5 |
| 0.0022 | 122 | 6.5 | 6.5 3.5 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 5 | 0.5 | ||
| 0.0033 | 332 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 5 | 0.5 |
| 0.0047 | 472 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 5 | 0.5 |
| 0.0056 | 562 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | ||||
| 0.0068 | 682 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | ||||
| 0.0082 | 822 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | ||||
| 0.010 | 103 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | ||||
| 0.012 | 123 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | |||||||||
| 0.015 | 153 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | |||||||||
| 0.018 | 183 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | |||||||||
| 0.022 | 223 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 3.5 | 5 | 0.5 | |||||||||
| 0.027 | 273 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 7.5 | 9.5 | 3.5 | 5 | 0.5 | |||||||||
| 0.033 | 333 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 7.5 | 9.5 | 4.5 | 5 | 0.5 | |||||||||
| 0.039 | 393 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 7.5 | 9.5 | 4.5 | 5 | 0.5 | |||||||||
| 0.047 | 473 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 7.5 | 9.5 | 4.5 | 5 | 0.5 | |||||||||
| 0.056 | 563 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 7.5 | 9.5 | 4.5 | 5 | 0.5 | |||||||||
| 0.068 | 683 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 7.5 | 9.5 | 4.5 | 5 | 0.5 | |||||||||
| 0.082 | 823 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 6.5 | 6.5 | 4.0 | 5 | 0.5 | 7.5 | 9.5 | 4.5 | 5 | 0.5 | |||||||||
| 0.1 | 104 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 9.5 | 4.5 | 5 | 0.5 | |||||||||
| 0.12 | 124 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 10 | 5.0 | 5 | 0.5 | |||||||||
| 0.15 | 154 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 10 | 5.0 | 5 | 0.5 | |||||||||
| 0.18 | 184 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 10 | 6.0 | 5 | 0.5 | |||||||||
| 0.22 | 224 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 10 | 6.0 | 5 | 0.5 | |||||||||
| 0.27 | 274 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 10.5 | 7.0 | 5 | 0.5 | |||||||||
| 0.33 | 334 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 11 | 7.0 | 5 | 0.5 | |||||||||
| 0.39 | 394 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 6.5 | 6.5 | 4.5 | 5 | 0.5 | 7.5 | 12 | 8.0 | 5 | 0.5 | |||||||||
| 0.47 | 474 | 7.0 | 7.5 | 4.5 | 5 | 0.6 | 7.0 | 7.5 | 4.5 | 5 | 0.6 | 7.5 | 12 | 8.5 | 5 | 0.5 | |||||||||
| 0.56 | 564 | 7.0 | 8.5 | 5.0 | 5 | 0.6 | 7.0 | 8.5 | 5.0 | 5 | 0.6 | ||||||||||||||
| 0.68 | 684 | 7.0 | 8.5 | 5.0 | 5 | 0.6 | 7.0 | 8.5 | 5.0 | 5 | 0.6 | ||||||||||||||
| 1.0 | 824 | 7.0 | 8.5 | 5.0 | 5 | 0.6 | 7.0 | 10 | 6.0 | 5 | 0.6 | ||||||||||||||
| 1.5 | 155 | 7.0 | 10.0 | 6.5 | 5 | 0.5 | 7.0 | 10 | 6.0 | 5 | 0.6 | 17 | 15 | 7.0 | 15 | 0.8 | |||||||||
| 2.2 | 225 | 7.0 | 10.0 | 6.5 | 5 | 0.6 | 7.0 | 10.5 | 7.0 | 5 | 0.6 | 17 | 15.5 | 6.5 | 15 | 0.8 | |||||||||
عملکرد
| قسمت | متالیز شده پلی استر |
| دریفت ظرفیت | چرخه در محدوده دمای عملیاتی 2%. |
| تست رطوبت | در مقابل آزمون R.H. 95% در دمای 40 درجه سانتیگراد به مدت 1000 ساعت. جف < 5% DF < 1.2% و > 10000MΩ |
| تست بارگذاری | در برابر ولتاژ تست مقاومت می کند 140% از W.V. به مدت 1000 ساعت در 85 درجه سانتیگراد. جف < 5% DF < 1.2% و > 5000MΩ |
| تست کشش سرب | کشش 1.5 کیلوگرمی که به صورت محوری اعمال می شود را تحمل می کند 10 ثانیه. |
|
تست خمش سرب |
هنگام اتصال بار 0.5 کیلوگرمی به انتهای سرب و سپس چرخاندن خازن 90 درجه از جهت خروج سرب، دو چرخه را بدون شکستگی حفظ می کند.. سپس 180 در جهت مخالف, سپس به نقطه شروع بازگشت. |
| قابلیت لحیم کاری | غوطه ور در لحیم مذاب (230 + 0.5 ثانیه) پس از آزمایش, سرب زخم و شکاف در سرب زخم با لحیم پوشانده و پر می شود. باز کردن با انگشت دشوار خواهد بود. |
| قدرت دی الکتریک | مقاومت کند 200% یا 160% ولتاژ نامی در 25 درجه سانتیگراد برای 1 دقیقه با مقاومت محدود کننده جریان از 1 اوه
/ حرفهای. |
لحیم کاری
منطقه زیر منحنی زمان لحیم کاری توصیه شده است & دما. برای مواد نشان داده شده
نوار شعاعی
مشخصات
| توضیحات |
نامه |
بعد (مگنی) |
| RT1 | ||
| قطر سیم سرب | د | 0.5 / 0.6 |
| ضربه زدن به Pitch | پ | 12.7 |
| زمین سوراخ خوراک | PO | 12.7 |
| مرکز سیم سرب | P1 | 3.85 |
| مرکزیت بدن | P2 | 6.35 |
| فاصله سرب (زمین) | اف | 5 |
| تراز اجزا | ∆h | 0 |
| ارتفاع کامپوننت از مرکز نوار | سخنرانی | 18.5 |
| عرض نوار حامل | حرف | 18 |
| پهنای نوار را پایین نگه دارید | WO | 6 |
| موقعیت سوراخ | W1 | 9 |
| موقعیت نوار را پایین نگه دارید | W2 | 3 |
| قطر سوراخ خوراک | انجام دهید | 4 |
| ضخامت نوار | تی | 0.7 |
| شکل | انجیر | 1 یا 2 |
تذکر دهید: *مجاز گام انباشته شده کمتر از 1 میلی متر در مجموع 20 زمین ها.
*جزء خالی پیوسته کمتر از 3 قطعات متوالی.
*مجموع خالی در یک حلقه کمتر از 1%.
مقدمه
سری CDAF با دی الکتریک فیلم پلی استر متالایز ساخته شده است, پوشش پودری سرب مسی و رزین اپوکسی. آنها برای مسدود کردن مناسب هستند, جفت, جدا سازی, تصفیه, مدار زمانبندی بای پس و ایده آل برای استفاده در تجهیزات مخابراتی, تجهیزات پردازش داده, سازنده صنعتی, سیستم های کنترل اتوماتیک و سایر تجهیزات الکترونیکی عمومی.
