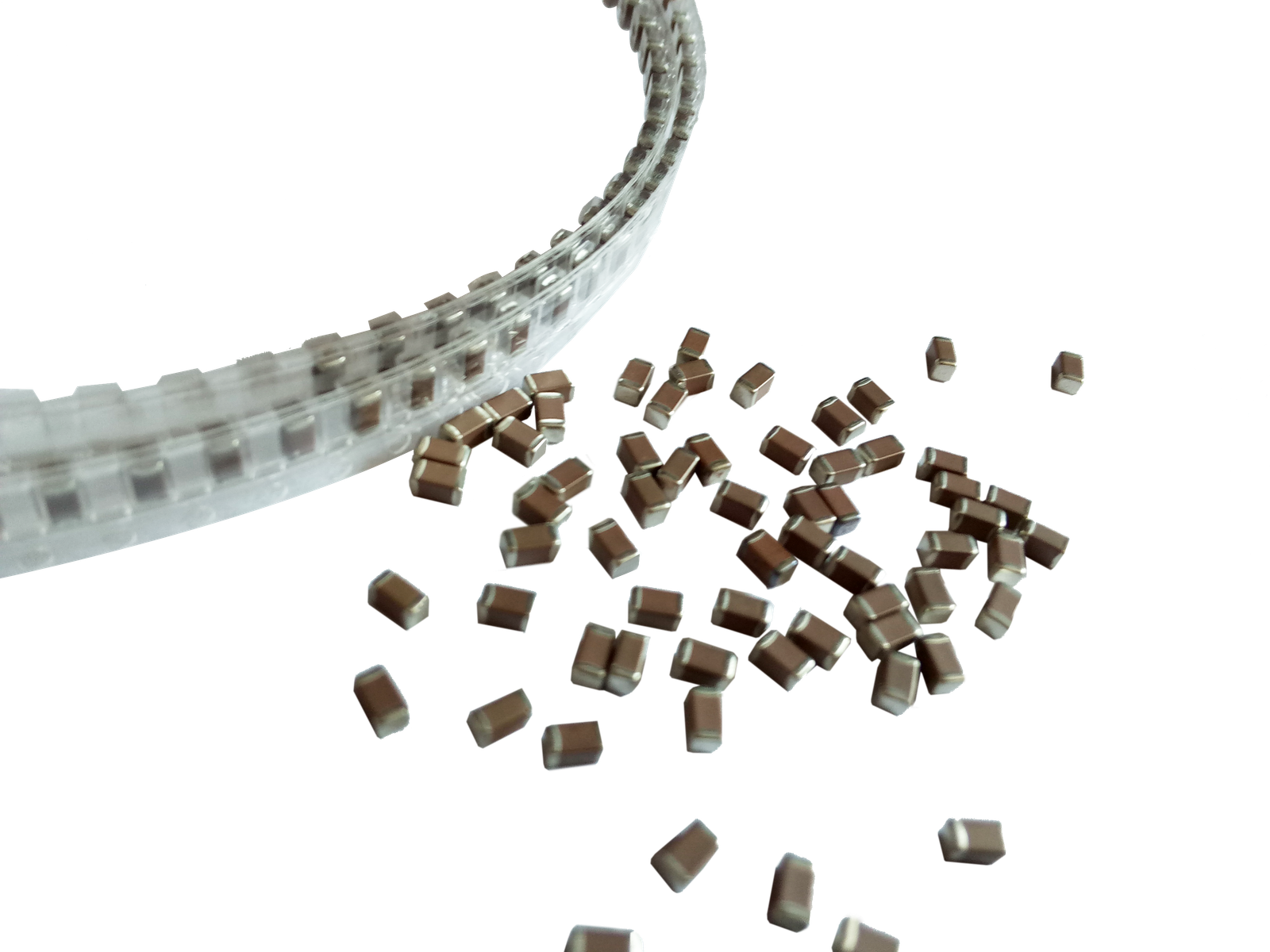

خازن تراشه سرامیکی چند لایه | SMD MLCC |CCAA

خازن سرامیکی تراشه ای یک قطعه الکترونیکی رایج است که برای ذخیره و آزادسازی شارژ استفاده می شود. این شامل یک یا چند ورقه نازک از مواد سرامیکی است که با الکترودهای فلزی پوشانده شده است.
مخازن دی الکتریک سرامیکی تراشه ای معمولاً دارای ثابت دی الکتریک بالا و تلفات کم هستند, و می توانند در محدوده فرکانس وسیعی کار کنند.

ویژگی های اصلی خازن های سرامیکی تراشه ای عبارتند از:
1. ثابت دی الکتریک بالا: ظروف دی الکتریک سرامیکی تراشه ای معمولاً از مواد سرامیکی با ثابت دی الکتریک بالا استفاده می کنند, که به آنها اجازه می دهد تا شارژ بیشتری را در حجم نسبتا کمی ذخیره کنند.
2. ضرر کم: ظروف دی الکتریک سرامیکی تراشه ای ویژگی های تلفات کمی دارند, به این معنی که می توان از آنها در فرکانس های بالا استفاده کرد (برند جین پی خازن سرامیکی چند لایه مایکروویو MIL RF MLCC CCDA &
RF مایکروویو چند لایه تراشه سرامیکی MLCC CCHQ) بدون اتلاف انرژی بیش از حد.
3. پایداری دمایی خوب: مخازن دی الکتریک سرامیکی تراشه ای معمولاً پایداری دمایی خوبی دارند و می توانند ثبات خواص الکتریکی خود را در محدوده دمایی وسیعی حفظ کنند..
4. پاسخ سریع: خازن سرامیکی تراشه سرعت پاسخگویی بالایی دارد و می تواند شارژ را به سرعت ذخیره و آزاد کند.

ظروف دی الکتریک سرامیکی تراشه ای به طور گسترده در دستگاه ها و مدارهای الکترونیکی استفاده می شود, مانند الکترونیک قدرت, مدارهای RF, مدارهای فیلتر, مدارهای کوپلینگ و ترمینال. می توان از آنها برای ذخیره انرژی استفاده کرد, جریان تعادل, منبع تغذیه پایدار را فراهم می کند و تداخل را کاهش می دهد, از جمله توابع دیگر.

برای انواع MLCC بیشتر, ببینید خازن سرامیکی چند لایه ایمنی SMD-MLCC-CCAC CCAD & خازن تراشه سرامیکی خاتمه خاتمه نرم | MLCC |CCAB

ویژگی

◆ دمای عملیاتی: -55℃ به + 125℃
◆ظرفیت: 0.1pF ~ 100μF
◆ ظرفیت تحمل: A=±0.05 B=±0.1 C=±0.25 D=±0.5 F+±1% G=±2% J=±5% , K=±10% M=20% S==+50 -20% Z=+80 -20%
◆ولتاژ نامی: 4V-5000V
◆ اندازه:1005 0201 0402 0603 0805 1206 1210 1812 2220 2225 3035

خلاصه

●انواع مواد دی الکتریک و خازن※نوع فرکانس بالا:خازن ماده دی الکتریک پوستی به عنوان خازن کلاس Ⅰ در نظر گرفته می شود,از جمله COG فرکانس بالا、خازن COH و خازن جبران کننده دما مانند HG,ال جی,PH,RH,SH,TH,UJ, SL.ویژگی های الکتریکی COG、خازن COH پایدارترین است و به طور ثابت با دما تغییر می کند, ولتاژ و زمان. آنها برای کاربردهایی مناسب هستند که در آن تلفات کم و پایداری بالا مورد نیاز است,HG，ال جی，PH，RH，SH，TH，UJ，ظرفیت خازن SL با دما تغییر می کند. برای کاربردهایی که مدارهای جبران کننده دما و تلفات کم دارند مناسب هستند.※X7R、X5R、X7S、X6S：X7R、X5R、X7S、X6Smaterial نوعی ثابت دی الکتریک هشی مواد است. خازن ساخته شده از این ماده پوستی به عنوان کلاس Ⅱخازن که ظرفیت آن بیشتر از کلاس Ⅰ در نظر گرفته می شود., از جمله در این مدارها, مسدود کردن DC,جدا سازی, دور زدن, متمایز کننده فرکانس و غیره.※Y5V：خازن ساخته شده از این نوع مواد، بالاترین میزان ثابت الکتریکی خازن های سرامیکی است. آنها در مواردی که به دلیل ضریب دمایی ناپایدار نیاز به ظرفیت خازنی بالا است، از آنها استفاده نمی کنند., اما در جایی که تلفات و تغییرات ظرفیت متوسط ​​قابل تحمل باشد. عوامل خازنی و اتلاف آن برای شرایط اندازه گیری محسوس هستند, مانند دما و ولتاژ, و غیره※Z5U：خازن ساخته شده از این نوع ماده به عنوان خازن کلاس Ⅱ در نظر گرفته می شود, که مشخصه دمایی آن بین X7RandY5V است.ظرفیت این نوع خازن نسبت به دما و ولتاژ ناپایدار و حساس است. ایده آل برای دور زدن و جداسازی مدارهای کاربردی که با پایین DC در محیط به دمای اتاق نزدیک می شود، مناسب است..

مقدمه
انواع مواد دی الکتریک و خازن
◆نوع فرکانس بالا: خازن این نوع مواد دی الکتریک به عنوان خازن کلاس Ⅰ در نظر گرفته می شود,
از جمله COG فرکانس بالا、خازن COH و خازن جبران کننده دما مانند HG, ال جی, PH,
RH,SH, TH, UJ, SL. خواص الکتریکی COG、خازن COH پایدارترین خازن است و همیشه تغییر می کند
با دما, ولتاژ و زمان. آنها برای کاربردهایی که تلفات کم و پایداری بالا مورد نیاز است مناسب هستند,
HG，ال جی，PH，RH，SH，TH，UJ，ظرفیت خازن SL با دما تغییر می کند. آنها برای کاربردها مناسب هستند
که در آن مدارهای جبران کم تلفات و دما.

◆ X7R、X5R、X7S、X6S：X7R、X5R、X7S、مواد X6S نوعی ماده است که ثابت دی الکتریک بالایی دارد. خازن
ساخته شده از این نوع خازن به عنوان خازن کلاس Ⅱ در نظر گرفته می شود که ظرفیت آن بالاتر از ظرفیت کلاس Ⅰ است..
این خازن ها به عنوان دارای ویژگی دمای نیمه پایدار طبقه بندی می شوند و در دمای وسیع استفاده می شوند
محدوده, در این نوع مدارها, مسدود کردن DC, جدا سازی, دور زدن, تمایز فرکانس و غیره.

◆ Y5V：خازن ساخته شده از این نوع ماده بالاترین ثابت دی الکتریک در بین تمام خازن های سرامیکی است.. آنها هستند
در محدوده دمایی متوسط ​​در کاربردهایی که به دلیل ناپایدار بودن ظرفیت خازنی بالا مورد نیاز است استفاده می شود
ضریب دما, اما در جایی که تلفات متوسط ​​و تغییرات ظرفیت قابل تحمل است. ظرفیت آن و
فاکتورهای اتلاف برای اندازه گیری شرایط حساس هستند, مانند دما و ولتاژ, OTC.

◆ Z5U：خازن ساخته شده از این نوع ماده به عنوان خازن کلاسⅡ در نظر گرفته می شود, که مشخصه دمایی آن
بین X7R و Y5V است. ظرفیت این نوع خازن ها ناپایدار و نسبت به دما و
ولتاژ. ایده آل برای دور زدن و جدا کردن مدارهای کاربردی که با بایاس DC کم در رویکردهای محیطی به دمای اتاق کار می کنند مناسب است..
