محوری خازن سرامیکی چند لایه را هدایت می کند | CCCA
ویژگی
◆ روکش کنفورمال, اندازه های مینیاتوری, 0.3pF – 2.2uf
◆ طیف وسیعی از ظرفیت, تحمل, TC, و ولتاژ
◆ C0G (NP0), X7R, ضرایب دمایی Z5U و Y5V
◆ ارزش های محبوب موجود از سهام
مشخصات
| جینپی
تایپ کنید |
WVDC1 |
محدوده ظرفیت |
سعادت (طول بدن, حداکثر) |
د (قطر بدنه, حداکثر) |
د (او را رهبری کنید) |
||
| C0G (NPO) | X7R | Z5U/Y5V 2 | |||||
|
CCCA05 |
25
50 100 |
0.3 – 1000pF
0.3 – 1000pF 0.5 – 820pF |
100pF – 0.15uf
100pF- 0.10uf 100pF- 0.01uf |
1000pF – 1.0uf
1000pF – 0.47uf 1000pF- 0.068uf |
0.150
[3.8] |
.100
[2.54] |
018 ±.003
[0.45 ±.08] |
|
CCCA10 |
25
50 100 |
0.5 – 2700pF
0.5 – 2200pF 0.5 – 1000pF |
100pF – 0.22uf
100pF- 0.10uf 100pF- 0.033uf |
1000pF – 1.2uf
1000pF – 1.0uf 1000pF- 0.10uf |
0.170
[4.32] |
.100
[2.54] |
.018 ±.003
[0.45 ±.08] |
|
CCCA12 |
25
50 100 |
0.5 – 5600pF
0.5 – 4700pF 0.5 – 3300pF |
100pF – 1.0uf
100pF- 0.47uf 100pF- 0.10uf |
1000pF – 2.2uf
1000pF – 1.0uf 1000pF- 0.10uf |
0.200
[5.1] |
.118
[3.0] |
.018 ± .003
[0.45 ± .08] |
ویژگی های دی الکتریک (معمولی)
| آیتم | COG (NPO) | X7R | Y5V (Z5U) 2 |
| کلاه. محدوده, مقادیر E12 | 0.3 pF- 5,600 pF | 100 pF – 1uf | 1,000 pF – 2.2uf |
| تحمل ظرفیت | <10pF: ±.1pF, .25pF, .5pF (std)
10pF: ± 1٪, ± 2%, ± 5٪(std),10 ± |
± 5٪, 10 ± (std),
20 ٪ |
20 ٪ (std), +80/- 20% |
| دامنه دمای عملیاتی | -55درجه سانتی گراد تا +125 درجه سانتی گراد | -55درجه سانتی گراد تا +125 درجه سانتی گراد | -30درجه سانتی گراد تا +85 درجه سانتی گراد |
| مشخصات دما | 0 ± 30ppm/°C 3 | حداکثر ± 15٪ در محدوده دمای عملیاتی | +22%/-82%(+22%/-56%)
حداکثر بیش از محدوده دمای عملیاتی |
| پیری (از دست دادن سقف/ساعت دهه) | قابل اغماض | 2% | 7% |
| ضریب ولتاژ ( C@ max V) | قابل اغماض | -50% تا 10% تایپ | -80% تا 20% تایپ |
| عامل اتلاف (1کرتز) | 0.15% (+25درجه سانتیگراد & +125درجه سانتیگراد)
1.0VRMS, 1مگاهرتز برای مقادیر<1000pF |
2.5% حداکثر, 1VRMS | 4.0% حداکثر. 0.5 VRMS |
| مقاومت عایق 25 درجه سانتی گراد
(MIL-STD-202-METHOD-302) |
100G یا 1000M -uF
هر کدام کمتر باشد |
100G یا 1000M -uF
هر کدام کمتر باشد |
10G یا 1000M -uF
هر کدام کمتر باشد |
| قدرت دی الکتریک | 2.5دارای رتبه x VDC | 2.5دارای رتبه x VDC | 2.5دارای رتبه x VDC |
| تست زندگی (1000 ساعت) | 2x ولتاژ نامی @+125 درجه سانتیگراد
جف<3% یا کلاه گیس 0.25pF |
2x ولتاژ نامی در +125 درجه سانتیگراد
جف<20% |
1.5x ولتاژ نامی در +85 درجه سانتیگراد
جف<30% |
مقدمه
ساخت و ساز چند لایه با چگالی بالا که امکان گسترش را فراهم می کند
محدوده مقادیر. بدنه ها با عایق اختصاصی هستند
پوشش اپوکسی مقاوم در برابر شعله برای محیطی برتر
حفاظت و استحکام دی الکتریک. مقادیر غیر استاندارد,
افزایش رتبه های ولتاژ, علامت گذاری سفارشی, غربالگری نظامی,

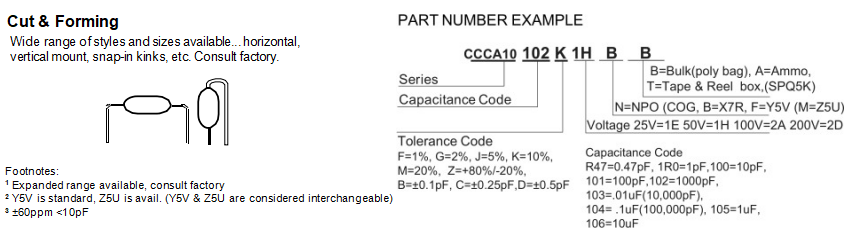

برش دادن & سرنخ ها تشکیل شد, و غیره, در دسترس هستند. ست های همسان و
شبکه ها نیز موجود است.
