Screw Electrolytic Capacitors ▏105℃ 5,000Hrs ▏CAWE
ویژگی
استقامت با جریان موج دار: 105℃,5，000 ساعت
برای تهویه مطبوع استفاده می شود、اینورتر همه منظوره、Power Supplies
RoHS Complian
استقامت با جریان موج دار: 105℃,5，000 ساعت
برای تهویه مطبوع استفاده می شود、اینورتر همه منظوره、Power Supplies
RoHS Complian
مشخصات
| قسمت | عمل | |||||||
| دما. | -40° C ~+105 ° C | |||||||
| خازن | ± 20% (120هرتز, 20درجه سانتیگراد) | |||||||
| جریان نشتی (در دمای 20 درجه سانتیگراد) | i = 0.01cv یا 5 (ما) هر کدام کوچکتر است (پس از 5 دقایقی) کجا, C=
rated capacitance in F. V = ولتاژ کار DC در V. |
|||||||
| فاکتور اتلاف قهوهای مایل به زرد
در 120 هرتز, 20درجه سانتیگراد |
قهوهای مایل به زرد(حداکثر) | 0.15 | ||||||
| خصوصیات درجه حرارت پایین (در 120 هرتز) | تغییر ظرفیت: جف(-25درجه سانتیگراد)/ جف(+20درجه سانتیگراد) 0.7 | |||||||
|
تست عمر بار در 20 درجه سانتی گراد پس از قرار گرفتن در معرض ولتاژ DC با جریان موج دار نامی اعمال شده برای 5000 ساعت در دمای 105 درجه سانتیگراد |
زمان آزمون | 5000 ساعت | ||||||
| تغییر ظرفیت | در ± 15٪ از مقدار اولیه | |||||||
| عامل اتلاف | کمتر از 175% از مقدار مشخص شده | |||||||
| جریان جریان | در مقدار مشخص شده | |||||||
| تست ماندگاری در 20 درجه سانتی گراد پس از قرار گرفتن در معرض آنها برای 1000 ساعت در 105 درجه سانتیگراد بدون اعمال ولتاژ. ولتاژ نامی باید قبل از اندازه گیری به خازن ها اعمال شود.
(رجوع به JIS شود 5102) |
زمان آزمون | 1000 ساعت | ||||||
| تغییر ظرفیت | در 20 ± از ارزش اولیه | |||||||
| عامل اتلاف | کمتر از 200% از مقدار مشخص شده | |||||||
| جریان جریان | در مقدار مشخص شده | |||||||
| جریان & تکثیر کننده های فرکانس | فرکانس | y (هرتز) | 50 / 60 | 120 | 300 | 1k | 10Kup | |
| ضرب کننده | 0.7 | 1.0 | 1.1 | 1.3 | 1.4 | |||
| جریان & ضرب دما | درجه حرارت (درجه سانتیگراد) | 40 | 60 | 85 | 105 | |||
| تکثیر کننده ها | 2.44 | 2.16 | 2.00 | 1.00 | ||||
| معیارها | مشخصه w jis c را برآورده می کند 5101-4 | |||||||
مثال شماره قسمت

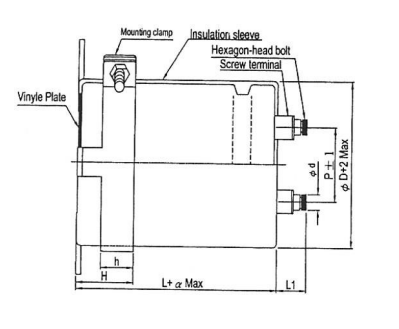

ابعاد
| د | پ | L1 | W1 | W2 | سخنرانی | ساعت | بوها | شرح | ج | درجه | |
| 51 | 22.0 | 2 | 10 | 61.0 | 65.5 | 21.0 | 15.0 | 7.0 | 12.0 | 4.5 | 60 |
| 64 | 28.6 | 2 | 10 | 72.5 | 78.0 | 25.0 | 20.0 | 7.0 | 14.0 | 4.5 | 60 |
| 77 | 32.0 | 2 | 10 | 85.5 | 91.0 | 35.0 | 20.0 | 8.0 | 16.0 | 4.5 | 60 |
| 90 | 32.0 | 2 | 10 | 101 | 106 | 34.5 | 20.0 | 8.0 | 16.0 | 5.0 | 60 |
مشخصات پیچ:
به علاوه پیچ سر شش گوش: M5 x 0.8 x 10 حداکثر. گشتاور سفت کردن پیچ: 3.23نیوتن متر
ابعاد & جریان موج دار مجاز
| V.D C قسمت
uf |
350حرفهای (2حرفهای) | 400حرفهای (2جف) | 450حرفهای (2حرف) | |||||||||
| کد اندازه | DxL | قهوهای مایل به زرد | جریان | کد اندازه | DxL | قهوهای مایل به زرد | جریان | کد اندازه | DxL | قهوهای مایل به زرد | جریان | |
| 1000 | B075 | 51×75 | 0.15 | 3.9 | B075 | 51X75 | 0.15 | 3.9 | B096 | 51X96 | 0.15 | 4.2 |
| 1200 | B075 | 51×75 | 0.15 | 4.2 | B096 | 51X96 | 0.15 | 4.6 | B115 | 51X115 | 0.15 | 5.0 |
| 1500 | B096 | 51×96 | 0.15 | 5.2 | B115 | 51X115 | 0.15 | 5.6 | B130 | 51X130 | 0.15 | 5.9 |
| 1800 | B096 | 51×96 | 0.15 | 5.7 | B130 | 51X130 | 0.15 | 6.4 | C096 | 64X96 | 0.15 | 6.3 |
| 2200 | B130 | 51×130 | 0.15 | 7.1 | C096 | 64X96 | 0.15 | 6.9 | C115 | 64X115 | 0.15 | 7.4 |
| 2700 | C096 | 64×96 | 0.15 | 7.7 | C115 | 64X115 | 0.15 | 8.2 | C130 | 64X130 | 0.15 | 8.6 |
| D115 | 77X115 | 0.15 | 8.7 | |||||||||
| 3300 | C115 | 64×115 | 0.15 | 9.1 | C130 | 64X130 | 0.15 | 9.5 | C155 | 64×155 | 0.15 | 10.2 |
| D130 | 77X130 | 0.15 | 10.1 | |||||||||
| 3900 | C130 | 64×130 | 0.15 | 10.4 | C155 | 64×155 | 0.15 | 11.1 | D155 | 77X155 | 0.15 | 11.7 |
| D115 | 77X115 | 0.15 | 10.4 | |||||||||
| 4700 | C155 | 64×155 | 0.15 | 12.2 | D130 | 77X130 | 0.15 | 12.0 | D155 | 77×155 | 0.15 | 12.9 |
| D115 | 77×115 | 0.15 | 11.5 | |||||||||
| 5600 | D130 | 77×130 | 0.15 | 13.1 | D155 | 77X155 | 0.15 | 14.0 | E157 | 90X157 | 0.15 | 14.9 |
| 6800 | D155 | 77×155 | 0.15 | 15.5 | E157 | 90X157 | 0.15 | 16.5 | ||||
| 8200 | E157 | 90×157 | 0.15 | 18.1 | E157 | 90X157 | 0.15 | 18.1 | ||||
| 10000 | E157 | 90×157 | 0.15 | 19.9 | ||||||||
