خازن های الکترولیتی ضربه محکم و ناگهانی ▏ 105 ℃ 5،000 ساعت
ویژگی
Snap-in, 105درجه سانتیگراد
5,000 hour life
Snap-in, 105درجه سانتیگراد
5,000 hour life
مشخصات
| موارد | عمل | |||||||
| دامنه دمای عملیاتی | -25° C ~ +105 ° C | |||||||
| تحمل ظرفیت | +20% (در 120 هرتز, 20درجه سانتیگراد) | |||||||
| جریان جریان (در دمای 20 درجه سانتیگراد) | i = 0.01cv یا 3 mA هر کدام کوچکتر باشد (پس از 5 دقایقی) کجا, C = ظرفیت دارای امتیاز در μF. V = ولتاژ کار DC در V. | |||||||
| عامل اتلاف (برنزه در 120 هرتز, 20درجه سانتیگراد) | ولتاژ دارای امتیاز | 200 | 250 | 350 | 400 | 450 | ||
| قهوهای مایل به زرد (حداکثر) | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
خصوصیات درجه حرارت پایین (در 120 هرتز) |
نسبت امپدانس نباید از مقادیر ذکر شده در جدول زیر تجاوز کند. | |||||||
| ولتاژ دارای امتیاز | 200 | 250 | 350 | 400 | 400 | |||
| امپدانس
نسبت |
Z(-25درجه سانتیگراد)/Z(+20درجه سانتیگراد) | 4 | 4 | 4 | 8 | 8 | ||
|
تست زندگی |
زمان آزمون | 5,000 ساعت | ||||||
| تغییر ظرفیت | در داخل +20% از مقدار اولیه | |||||||
| عامل اتلاف | کمتر از 250% از مقدار مشخص شده | |||||||
| جریان جریان | در مقدار مشخص شده | |||||||
| * هنگامی که خازن ها بعد از آن به دمای 20 درجه سانتیگراد برگردانده می شوند، مشخصات فوق باید رعایت شود
ولتاژ نامی اعمال شده 5,000 ساعت در دمای 105 درجه سانتیگراد |
||||||||
|
تست عمر قفسه |
زمان آزمون | 1,000 ساعت | ||||||
| تغییر ظرفیت | در داخل +20% از مقدار اولیه | |||||||
| عامل اتلاف | کمتر از 150% از مقدار مشخص شده | |||||||
| جریان جریان | در مقدار مشخص شده | |||||||
| * The above specifications shall be satisfied when the capacitors are restored to 20°C after exposing
آنها برای 1,000 HRS در دمای 105 درجه سانتیگراد بدون ولتاژ اعمال می شود. ولتاژ نامی باید قبل از اندازه گیری به خازن ها اعمال شود (به JIS C مراجعه کنید 5102) |
||||||||
| جریان & تکثیر کننده های فرکانس | فرکه. (هرتز) | 50/60 | 120 | 300 | 1k | 10k
بالا |
||
| ضرب کننده | 0.8 | 1.0 | 1.1 | 1.3 | 1.4 | |||
| استانداردهای دیگر | jis c 5101-4 | |||||||

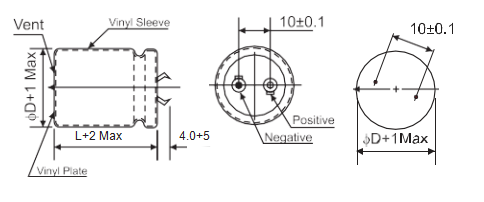

نوع ترمینال SNAP-IN
مثال شماره قسمت
ویژگی
◆ Has a snap-in terminal which can solder to PCB directly and need not fixture to save processing time.
◆ مناسب برای تجهیزات الکترونیکی با مدارهای ولتاژ متوسط بالا. نوع گیره دار ترمینال برد مدار چاپی و نوع ترمینال لوگ موجود است.
◆ 5,000 Hour Life
