خازن های الکترولیتی آلومینیومی SMD ▏105℃ 2000 ساعت ▏ESR پایین ▏CAHA
ویژگی
105درجه سانتیگراد, 2000 ساعت اطمینان
امپدانس کم
جایگزین RVHSeries
سازگار با ROHS
105درجه سانتیگراد, 2000 ساعت اطمینان
امپدانس کم
جایگزین RVHSeries
سازگار با ROHS
مشخصات
| قسمت | عمل | |||||||||
| دما. محدوده | -55درجه سانتی گراد ~ + 105درجه سانتیگراد | |||||||||
| تحمل ظرفیت | ± 20% (120هرتز, 20درجه سانتیگراد) | |||||||||
| جریان جریان (در 20•C) | I=0.01CV یا 3µA (هر کدام بزرگتر باشد) پس از 2 دقایقی, که در آن C = ظرفیت نامی در μF V = ولتهای کاری DC نامی | |||||||||
| عامل اتلاف
Tanδ در 120 هرتز, 20درجه سانتیگراد |
ولتاژ دارای امتیاز | 6.3 | 10 | 16 | 25 | 35 | ||||
| برنزه (حداکثر) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | |||||
| ولتاژ دارای امتیاز | 6.3 | 10 | 16 | 25 | 35 | |||||
| دمای پایین
خصوصیات (در 120 هرتز) |
نسبت امپدانس |
Z(-25درجه سانتیگراد) /Z(+20درجه سانتیگراد) | 4 | 3 | 2 | 2 | 2 | |||
| Z(-40درجه سانتیگراد) /Z(+20درجه سانتیگراد) | 8 | 5 | 4 | 3 | 3 | |||||
|
تست زندگی |
زمان آزمون |
Load Life عمر مفید | ||||||||
| 2000 ساعت | 1000 ساعت | |||||||||
| تغییر ظرفیت | در 20 ± از ارزش اولیه | در ± 20% از مقدار اولیه | ||||||||
| عامل اتلاف | کمتر از 200% از مقدار مشخص شده | کمتر از 200% از مقدار مشخص شده | ||||||||
| جریان جریان | در مقدار مشخص شده | در مقدار مشخص شده | ||||||||
| شرایط آزمون | 20درجه سانتیگراد (پس از ولتاژ نامی اعمال شده 2000 ساعت در
105درجه سانتیگراد |
20درجه سانتیگراد (پس از ذخیره سازی برای 1000 ساعت در دمای 105 درجه سانتیگراد
بدون ولتاژ) |
||||||||
| جریان & چندرسانهای فرکانس | VDC(حرفهای) فرکه. (هرتز) | 50,60 | 120 | 1k | 10K up | |||||
| 6.3 ~ 35 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||
| معیارها | مشخصه w jis c را برآورده می کند 5141 | |||||||||
بعد, امپدانس & جریان موج دار مجاز
جریان موج دار mA/rms در 120 هرتز, 105درجه سانتیگراد
امپدانس : در 100K هرتز, 20درجه سانتیگراد
| VDC
μF مطالب |
6.3حرفهای (0j) | 10حرفهای (1بوها) | 16حرفهای (1جف) | 25حرفهای (1اشمیه) | 35حرفهای (1حرفهای) | |||||||||||
| φD x L Imp. ما | φD x L Imp. ما | φD x L Imp. ما | φD x L Imp. ما | φD x L Imp. ما | ||||||||||||
| 47 | 470 | 8 x 10 | 0.45 | 369 | ||||||||||||
| 100 | 101 | 8 x 10 | 0.45 | 369 | 10 x 10 | 0.25 | 553 | |||||||||
| 150 | 151 | 8 x 10 | 0.45 | 369 | ||||||||||||
|
220 |
221 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | |||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
|
330 |
331 |
8 x 10 |
0.45 |
369 |
553 | 10 x 10 | 0.25 | 553 | ||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 470 | 471 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | 8 x 10 | 0.45 | 369 | ||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 820 | 821 | 10 x 10 | 0.25 | 553 | ||||||||||||
| 1000 | 102 | 10 x 10 | 0.25 | 553 | ||||||||||||

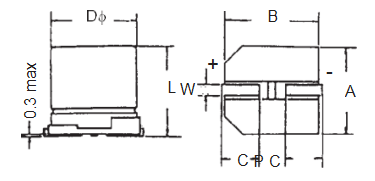

فاصله پد و قطر
| φD±0.5 | سعادت | A±0.2 | B±0.2 | C±0.2 | حرف | P±0.2 |
| 8 | 100.5± | 8.4 | 8.4 | 3.0 | 0.7 به 1.1 | 3.1 |
| 10 | 100.5± | 10.4 | 10.4 | 3.3 | 0.7 به 1.1 | 4.7 |
مثال شماره قسمت
چه زمانی 470 مگس 1VTR 080100
ویژگی
◆ 105 درجه سانتیگراد, 2000 ساعت اطمینان
◆ امپدانس کم
◆ سازگار با ROHS
