خازن های الکترولیتی ESR کم ▏6.3 ~ 100 ولت ▏2،000 ~ 5،000 ساعت ▏CAAA

ویژگی
105℃, 2000 ~ 5000 ساعت اطمینان
ESR کم, مناسب برای سوئیچینگ منبع تغذیه
اندازه کوچکتر با جریان موج دار مجاز بزرگ
160 ~ 450 ولت همچنین برای بالاست ها مناسب است

برگه داده برای خازن‌های الکترولیتی-ESR پایین-▏6.3100V-▏20005000Hrs-▏CAAA.pdf (3417 بارگیری )

مشخصات

قسمت	عمل
عملیاتی درجه حرارت	6.3 ~ 100 ولت							160 ~ 450 ولت
	-55° C ~ +105 ° C							-40° C ~ +105 ° C
تحمل ظرفیت	± 20% (120هرتز, 20درجه سانتیگراد)
جریان جریان (در دمای 20 درجه سانتیگراد)	ولتاژ دارای امتیاز	<100حرفهای			>100حرفهای
	زمان	پس از 2 دقایقی			پس از 5 دقایقی
	جریان نشتی	i = 0.01cv یا 3 ( بوها)			CV<1000			CV>1000
		هر کدام بزرگتر باشد			I=0.03CV+15(m A )			I=0.02CV+25(m A )
	کجا, C = ظرفیت دارای امتیاز در μF. V = ولتاژ کار DC در V.
Dissipaton Factor Tan d at 120 هرتز, 20درجه سانتیگراد	ولتاژ دارای امتیاز	6.3	10		16	25	35	50	63	100	160	200	250	350	400	450
	تان د (حداکثر)	0.22	0.19		0.16	0.14	0.12	0.10	0.08	0.05	0.20	0.24	0.24	0.24	0.24	0.24
	هنگامی که ظرفیت بیش از 1000 m f 0.02 باید اضافه شود 1000 m f.
دمای پایین	نسبت امپدانس نباید از مقادیر ذکر شده در جدول زیر تجاوز کند
خصوصیات (در 120 هرتز)	ولتاژ دارای امتیاز				6.3	10	16	25	35	50	63	100
	نسبت امپدانس	Z(-55درجه سانتیگراد) /Z(+20درجه سانتیگراد)			4	4	3	3	3	3	3	3
خصوصیات درجه حرارت پایین (در 120 هرتز)	نسبت امپدانس نباید از مقادیر ذکر شده در جدول زیر تجاوز کند
	نسبت امپدانس	ولتاژ دارای امتیاز			6.3	10	16	25	35	50	63	100
		Z((-55درجه سانتیگراد)/Z(+20درجه سانتیگراد)			4	4	3	3	3	3	3	3
		ولتاژ دارای امتیاز			160	200	250	350	400	450
		Z(-40)/Z(+200176جف)			6	6	6	6	6	6
تست زندگی	زمان آزمون	2000ساعت برای φD = 5 ~ 8 میلی متر 5000ساعت برای φ D＞mm
	تغییر ظرفیت	در ≤ ± 20% از مقدار اولیه
	عامل اتلاف	کمتر از 200% از مقدار مشخص شده.
	جریان جریان	در مقدار مشخص شده
	مشخصات فوق باید پس از ولتاژ دارای رتبه بندی شده برای 20 درجه سانتیگراد به 20 درجه سانتیگراد ترمیم شود 2000 ساعت در 105 درجه سانتیگراد. بالاتر از 2000 در صورت درخواست عمر بار HRS در دسترس است.
تست عمر قفسه	زمان آزمون		1000 ساعت
	تغییر ظرفیت		در ≤ ± 20%
	عامل اتلاف		کمتر از 200% از مقدار مشخص شده
	جریان جریان		در مقدار مشخص شده
	مشخصات فوق باید پس از ولتاژ دارای رتبه بندی شده برای 20 درجه سانتیگراد به 20 درجه سانتیگراد ترمیم شود 1000 ساعت در 105 درجه سانتیگراد بدون اعمال ولتاژ.
جریان	فرکه. (هرتز) کلاه. (MF)	60(50)		120	500	1k	10k	100k
& چندرسانهای فرکانس	زیر 33	0.40		0.55	0.65	0.80	0.90	1.00
	39 به 330	0.60		0.70	0.80	0.90	0.95	1.00
	390 به 1000	0.65		0.80	0.85	0.98	1.00	1.00
	1200 بالا	0.80		0.90	0.95	0.98	1.00	1.00
جریان & ضرب دما	درجه حرارت (درجه سانتیگراد)	زیر 50		70	85	105
	تعدد	2.40		2.05	1.70	1.00
معیارها	مشخصه w jis c را برآورده می کند 5141

مثال شماره قسمت

CAA 101 مگس 1اشمیه BK 080 115

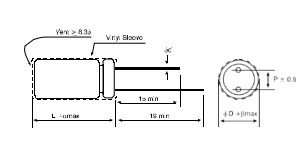

سرب فاصله گذاری

و قطر

φd	5	6.3	8	10	13	16	18
پ	2.0	2.5	3.5	5.0	5.0	7.5	7.5
φd	0.5		0.6			0.8
بوها	1.0			1.5
شرح	0.5

ابعاد و جریان موج دار مجاز

بعد: D × L(مگنی) جریان: MA/RMS در 100k هرتز 105 درجه سانتیگراد

VDC قسمت μF	6.3حرفهای(0j)					10حرفهای(1بوها)					16حرفهای(1جف)
	φDxL	امپدانس (اوه) حداکثر @100KHz		جریان ریپل (mA rms) @105 درجه سانتی گراد		φDxL	امپدانس (اوه) حداکثر @100KHz		جریان ریپل (mA rms) @105 درجه سانتی گراد		φDxL	امپدانس (اوه) حداکثر @100KHz		جریان ریپل (mA rms) @105 درجه سانتی گراد
	φDxL	20درجه سانتیگراد	-10درجه سانتیگراد	120هرتز	100کرتز	φDxL	20درجه سانتیگراد	-10درجه سانتیگراد	120هرتز	100کرتز	φDxL	20درجه سانتیگراد	-10درجه سانتیگراد	120هرتز	100کرتز
33											5 x 11	1.30	3.90	108	154
39											5 x 11	1.30	3.90	108	154
47						5 x 11	2.10	5.50	78	111	6.3 x 11	0.60	1.80	182	260
56						5 x 11	1.90	4.80	85	121	6.3 x 11	0.60	1.80	182	260
68						5 x 11	1.30	3.90	108	154	6.3 x 11	0.60	1.80	182	260
100	5 x 11	1.30	3.90	108	154	6.3 x 11	0.60	1.80	182	260	6.3 x 11	0.60	1.80	182	260
220	6.3 x 11	0.60	1.80	182	260	8 x 11.5	0.33	0.99	280	400	8 x 11.5	0.33	0.99	320	400
330	8 x 11.5	0.33	0.88	280	400	8 x 11.5	0.33	0.99	280	400	10 x 12.5	0.25	0.75	360	510
390	8 x 11.5	0.33	0.88	320	400	10 x 12.5	0.27	0.70	410	510	10 x 16	0.19	0.57	510	635
470	10 x 12.5	0.25	0.75	410	510	10 x 12.5	0.25	0.75	410	510	10 x 16	0.19	0.57	510	635
560	10 x 12.5	0.25	0.75	410	510	10 x 16	0.19	0.57	510	635	10 x 20	0.14	0.42	775	860
680	10 x 16	0.19	0.57	510	635	10 x 16	0.19	0.57	510	635	10 x 20	0.14	0.42	775	860
1000	10 x 20	0.14	0.42	690	860	10 x 20	0.14	0.37	690	860	12.5 x 20	0.085	0.26	1000	1250
1200	10 x 20	0.14	0.42	775	860	10 x 25	0.12	0.30	930	1030	12.5 x 20	0.085	0.26	1125	1250
2200	12.5 x 20	0.085	0.26	1125	1250	12.5 x 25	0.070	0.21	1200	1355	12.5 x 25	0.070	0.21	1200	1355
3300	12.5 x 25	0.070	0.21	1200	1355	12.5 x 25	0.070	0.21	1200	1355	16 x 31.5	0.048	0.14	1830	2030
4700	16 x 25	0.060	0.18	1595	1770	16 x 31.5	0.048	0.14	1830	2030	16 x 35.5	0.044	0.13	2065	2295

VDC قسمت	25حرفهای(1اشمیه)							35حرفهای(1حرفهای)								50حرفهای(1سخنرانی)
VDC قسمت	φDxL			امپدانس (اوه)حداکثر @ 100KHz		جریان ریپل (mA rms) @ 105 درجه سانتی گراد		φDxL				امپدانس (اوه)حداکثر @ 100KHz		جریان ریپل (mA rms) @ 105 درجه سانتی گراد		φDxL			امپدانس (اوه)حداکثر @ 100KHz		جریان ریپل (mA rms) @ 105 درجه سانتی گراد
μF	φDxL			20درجه سانتیگراد	-10درجه سانتیگراد	120هرتز	100کرتز	φDxL				20درجه سانتیگراد	-10درجه سانتیگراد	120هرتز	100کرتز	φDxL			20درجه سانتیگراد	-10درجه سانتیگراد	120هرتز	100کرتز
1																5	x	11	5.0	15.0	43	78
2.2																5	x	11	4.0	12.0	48	88
3.3																5	x	11	3.50	11.0	52	94
4.7																5	x	11	3.00	9.00	55	100
6.8																5	x	11	3.00	9.00	55	100
10																5	x	11	2.00	6.00	68	124
22								5		x	11	1.30	3.90	108	154	6.3 x		11	0.60	1.80	143	260
33	5	x	11	1.30	3.90	108	154	6.3 x			11	0.60	1.80	182	260	6.3 x		11	0.60	1.80	143	260
39	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	6.3 x		11	0.60	1.80	182	260
47	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
56	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
68	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
100	8	x	11.5	0.33	0.99	320	400	8	x		11.5	0.33	0.99	320	400	10	x	16	0.19	0.57	445	635
220	10	x	12.5	0.25	0.75	360	510	10	x		16	0.19	0.57	445	635	10	x	25	0.12	0.30	825	1030
330	10	x	16	0.19	0.57	445	635	10	x		20	0.12	0.42	600	860	12.5 x		20	0.085	0.26	875	1250
390	10	x	20	0.14	0.42	775	635	10	x		25	0.12	0.30	930	1030	12.5 x		25	0.070	0.21	1085	1355
470	10	x	20	0.14	0.42	775	635	12.5 x			20	0.085	0.26	1000	1250	12.5 x		25	0.070	0.21	1085	1355
560	10	x	25	0.12	0.30	930	1030	12.5 x			20	0.085	0.26	1000	1250	12.5 x		25	0.070	0.21	1085	1355
680	12.5 x		20	0.085	0.26	1000	1250	12.5 x			25	0.070	0.21	1085	1355	16	x	25	0.060	0.18	1415	1770
1000	12.5 x		25	0.070	0.23	1080	1355	12.5 x			25	0.070	0.21	1085	1355	16	x	25	0.060	0.18	1595	1770
1200	12.5 x		25	0.070	0.21	1200	1355	12.5 x			25	0.070	0.21	1200	1355	16	x	31.5	0.048	0.14	1830	2030
2200	16	x	25	0.060	0.18	1595	1770	16	x		35.5	0.044	0.13	2065	2295	18	x	40	0.037	0.1	2465	2740
3300	16	x	35.5	0.044	0.13	2065	2295	18	x		40	0.037	0.10	2465	2740
4700	18	x	40	0.037	0.1	2465	2740

VDC قسمت	25حرفهای(1اشمیه)							35حرفهای(1حرفهای)								50حرفهای(1سخنرانی)
VDC قسمت	φDxL			امپدانس (اوه)حداکثر @ 100KHz		جریان ریپل (mA rms) @ 105 درجه سانتی گراد		φDxL				امپدانس (اوه)حداکثر @ 100KHz		جریان ریپل (mA rms) @ 105 درجه سانتی گراد		φDxL			امپدانس (اوه)حداکثر @ 100KHz		جریان ریپل (mA rms) @ 105 درجه سانتی گراد
μF	φDxL			20درجه سانتیگراد	-10درجه سانتیگراد	120هرتز	100کرتز	φDxL				20درجه سانتیگراد	-10درجه سانتیگراد	120هرتز	100کرتز	φDxL			20درجه سانتیگراد	-10درجه سانتیگراد	120هرتز	100کرتز
1																5	x	11	5.0	15.0	43	78
2.2																5	x	11	4.0	12.0	48	88
3.3																5	x	11	3.50	11.0	52	94
4.7																5	x	11	3.00	9.00	55	100
6.8																5	x	11	3.00	9.00	55	100
10																5	x	11	2.00	6.00	68	124
22								5		x	11	1.30	3.90	108	154	6.3 x		11	0.60	1.80	143	260
33	5	x	11	1.30	3.90	108	154	6.3 x			11	0.60	1.80	182	260	6.3 x		11	0.60	1.80	143	260
39	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	6.3 x		11	0.60	1.80	182	260
47	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
56	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
68	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
100	8	x	11.5	0.33	0.99	320	400	8	x		11.5	0.33	0.99	320	400	10	x	16	0.19	0.57	445	635
220	10	x	12.5	0.25	0.75	360	510	10	x		16	0.19	0.57	445	635	10	x	25	0.12	0.30	825	1030
330	10	x	16	0.19	0.57	445	635	10	x		20	0.12	0.42	600	860	12.5 x		20	0.085	0.26	875	1250
390	10	x	20	0.14	0.42	775	635	10	x		25	0.12	0.30	930	1030	12.5 x		25	0.070	0.21	1085	1355
470	10	x	20	0.14	0.42	775	635	12.5 x			20	0.085	0.26	1000	1250	12.5 x		25	0.070	0.21	1085	1355
560	10	x	25	0.12	0.30	930	1030	12.5 x			20	0.085	0.26	1000	1250	12.5 x		25	0.070	0.21	1085	1355
680	12.5 x		20	0.085	0.26	1000	1250	12.5 x			25	0.070	0.21	1085	1355	16	x	25	0.060	0.18	1415	1770
1000	12.5 x		25	0.070	0.23	1080	1355	12.5 x			25	0.070	0.21	1085	1355	16	x	25	0.060	0.18	1595	1770
1200	12.5 x		25	0.070	0.21	1200	1355	12.5 x			25	0.070	0.21	1200	1355	16	x	31.5	0.048	0.14	1830	2030
2200	16	x	25	0.060	0.18	1595	1770	16	x		35.5	0.044	0.13	2065	2295	18	x	40	0.037	0.1	2465	2740
3300	16	x	35.5	0.044	0.13	2065	2295	18	x		40	0.037	0.10	2465	2740
4700	18	x	40	0.037	0.1	2465	2740

ابعاد و جریان موج دار مجاز

بعد: D × L(مگنی) جریان: MA/RMS در 100k هرتز 105 درجه سانتیگراد

VDC قسمت μF	63حرفهای(1j)					100حرفهای(2بوها)
	φDxL	امپدانس (اوه) حداکثر @ 100KHz		جریان ریپل (m A rms) @ 105 درجه سانتی گراد		φDxL	امپدانس (اوه) حداکثر @ 100KHz		جریان ریپل (m A rms) @ 105 درجه سانتی گراد
	φDxL	20درجه سانتیگراد	-10درجه سانتیگراد	120هرتز	100کرتز	φDxL	20درجه سانتیگراد	-10درجه سانتیگراد	120هرتز	100کرتز
1						5 x 11	7.00	25	36	66
2.2						5 x 11	6.00	21	40	72
3.3						5 x 11	5.00	18.0	43	78
4.7						6.3 x 11	1.20	4.20	100	180
6.8						6.3 x 11	1.20	4.20	100	180
10	6.3 x 11	1.20	4.2	100	180	8 x 11.5	0.56	2.00	168	305
22	6.3 x 11	1.20	4.2	100	180	8 x 11.5	0.56	2.00	168	308
33	8 x 11.5	0.56	2.00	170	305	10 x 12.5	0.50	1.80	210	380
39	8 x 11.5	0.56	2.00	170	305	10 x 16	0.32	1.10	350	500
47	8 x 11.5	0.56	2.00	170	305	10 x 20	0.27	0.95	435	620
56	10 x 12.5	0.50	1.80	265	380	10 x 20	0.27	0.95	435	620
68	10 x 12.5	0.50	1.80	265	380	10 x 25	0.21	0.63	530	760
100	10 x 20	0.27	0.95	600	620	13 x 20	0.16	0.56	625	890
220	12.5 x 20	0.094	0.24	570	820	16 x 25	0.090	0.32	1010	1440
330	12.5 x 25	0.073	0.21	770	1100	16 x 31.5	0.060	0.17	1255	1790
390	12.5 x 25	0.073	0.21	770	1100	16 x 35.5	0.056	0.14	1650	2065
470	16 x 25	0.060	0.18	1420	1770
560	16 x 31.5	0.048	0.14	1625	2030
680	16 x 31.5	0.048	0.14	1625	2030
1000	18 x 35.5	0.041	0.11	1790	2240

ویژگی
◆ 105 درجه سانتیگراد, 2000 ~ 5000 ساعت اطمینان.
◆ ESR کم, مناسب برای سوئیچینگ منبع تغذیه.
◆ اندازه کوچک با جریان موج دار بزرگ مجاز.

◆ Rohs سازگار
