خازن های الکترولیتی آلومینیومی SMD ▏Bi Polar ▏CALA
ویژگی
85درجه سانتیگراد, 2000 ساعت اطمینان.
5.5میلی متر ارتفاع
خازن دوقطبی, جایگزین سری RVB می شود
سازگار با ROHS
85درجه سانتیگراد, 2000 ساعت اطمینان.
5.5میلی متر ارتفاع
خازن دوقطبی, جایگزین سری RVB می شود
سازگار با ROHS
مشخصات
| قسمت | عمل | |||||||||||||
| دما. محدوده | -40درجه سانتی گراد ~ + 85درجه سانتیگراد | |||||||||||||
| تحمل ظرفیت | ± 20% (120هرتز, 20درجه سانتیگراد) | |||||||||||||
| جریان جریان (در 20•C) | I=0.01CV یا 3 m A (هر کدام بزرگتر باشد) پس از 2 دقیقه که در آن C = ظرفیت نامی بر حسب μF . ولتاژ = ولتاژ کاری DC نامی در V. | |||||||||||||
|
فاکتور اتلاف Tanδ در 120 هرتز,20درجه سانتیگراد |
ولتاژ دارای امتیاز | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
برنزه (حداکثر) |
4 | 0.35 | 0.30 | 0.25 | 0.25 | 0.25 | 0.25 | |||||||
| 5 ~ 6.3 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | ||||||||
|
دمای پایین خصوصیات (در 120 هرتز) |
ولتاژ دارای امتیاز | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
نسبت امپدانس |
Z(-25درجه سانتیگراد) /Z(+20درجه سانتیگراد) | 3 | 3 | 2 | 2 | 2 | 2 | |||||||
| Z(-40درجه سانتیگراد) /Z(+20درجه سانتیگراد) | 8 | 5 | 4 | 3 | 3 | 3 | ||||||||
|
تست زندگی |
زمان آزمون |
بار عمر | ماندگاری | |||||||||||
| 2000 ساعت | 1000 ساعت | |||||||||||||
|
تغییر ظرفیت |
در 20 ± از ارزش اولیه |
در ± 20% از مقدار اولیه |
||||||||||||
| عامل اتلاف | کمتر از 200% از مقدار مشخص شده | کمتر از 200% از مقدار مشخص شده | ||||||||||||
| جریان جریان | در مقدار مشخص شده | در مقدار مشخص شده | ||||||||||||
| شرایط آزمون | 20درجه سانتیگراد (پس از ولتاژ نامی اعمال شده 2000 ساعت در
85درجه سانتیگراد |
20درجه سانتیگراد (پس از ذخیره سازی برای 1000 ساعت در 85 درجه سانتی گراد
بدون ولتاژ) |
||||||||||||
|
جریان & چندرسانهای فرکانس |
VDC(حرفهای) فرکه. (هرتز) | 50 | 120 | 1k | 10K up | جریان &
ضرب دما |
درجه حرارت (درجه سانتیگراد) | زیر 70 | 85 | |||||
| زیر 16 | 0.80 | 1.00 | 1.15 | 1.25 | تعدد | 1.35 | 1.00 | |||||||
| 25 ~ 35 | 0.80 | 1.00 | 1.25 | 1.40 | ||||||||||
| 50 | 0.80 | 1.00 | 1.35 | 1.50 | ||||||||||
| معیارها | jis c 5101-1,-18 | |||||||||||||
بعد & جایز ریپل فعلی
جریان موج دار mA/rms در 120 هرتز, 85درجه سانتیگراد
| VDC
μF مطالب |
6.3حرفهای (0j) | 10حرفهای (1بوها) | 16حرفهای (1جف) | 25حرفهای (1اشمیه) | 35حرفهای (1حرفهای) | 50حرفهای (1سخنرانی) | |||||||
| φd x L | ما | φd x L | ما | φd x L | ما | φd x L | ما | φd x L | ما | φd x L | ما | ||
| 0.1 | 0R1 | 4 x 5.3 | 2.3 | ||||||||||
| 0.22 | R22 | 4 x 5.3 | 3.3 | ||||||||||
| 0.33 | R33 | 4 x 5.3 | 4.1 | ||||||||||
| 0.47 | R47 | 4 x 5.3 | 4.9 | ||||||||||
| 1 | 010 | 4 x 5.3 | 7.2 | ||||||||||
| 2.2 | 2R2 | 4 x 5.3 | 10 | 5 x 5.3 | 14 | ||||||||
| 3.3 | 3R3 | 4 x 5.3 | 13 | 5 x 5.3 | 17 | 5 x 5.3 | 17 | ||||||
| 4.7 | 4R7 | 4 x 5.3 | 14 | 5 x 5.3 | 20 | 5 x 5.3 | 21 | 6.3 x 5.3 | 24 | ||||
| 10 | 100 | 4 x 5.3 | 18 | 5 x 5.3 | 26 | 6.3 x 5.3 | 35 | 6.3 x 5.3 | 35 | ||||
| 22 | 220 | 5 x 5.3 | 27 | 6.3 x 5.3 | 40 | 6.3 x 5.3 | 45 | ||||||
| 33 | 330 | 6.3 x 5.3 | 45 | 6.3 x 5.3 | 50 | 6.3 x 5.3 | 55 | ||||||
| 47 | 470 | 6.3 x 5.3 | 54 | ||||||||||

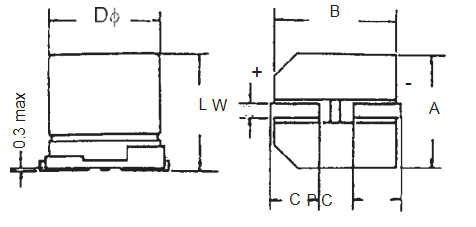

فاصله پد و قطر
| φD±0.5 | سعادت | A±0.2 | B±0.2 | C±0.2 | حرف | P±0.2 |
| 4 | 5.30.2 ± | 4.3 | 4.3 | 2.0 | 0.5 به 0.8 | 1.0 |
| 5 | 5.30.2 ± | 5.3 | 5.3 | 2.3 | 0.5 به 0.8 | 1.5 |
| 6.3 | 5.30.2 ± | 6.6 | 6.6 | 2.7 | 0.5 به 0.8 | 2.0 |
مثال شماره قسمت
CALA 100 مگس 1اشمیه TR 063053
ویژگی
◆ 85 درجه سانتی گراد, 2000 ساعت اطمینان.
◆ ارتفاع 5.5 میلی متر
◆ خازن دوقطبی
◆ سازگار با ROHS
