خازن های الکترولیتی موج دار بالا 8،000 ~ 10،000 ساعت ▏cadd

ویژگی
105℃, 8,000 ~ 10,000 ساعت اطمینان
مناسب برای سوئیچینگ منابع تغذیه, غوغا, بالاست
اندازه کوچکتر با جریان موجی مجاز بزرگ
سازگار با ROHS

برگه داده-برای-خازن-های-الکترولیتیک-ریپل-بالا-▏800010000Hrs-▏CADD.pdf (3684 بارگیری )

مشخصات

موارد

عمل

دامنه ولتاژ دارای امتیاز

160 400 ولت

450حرفهای

دامنه دمای عملیاتی

-40° C ~ +105 ° C

-25° C ~ +105 ° C

تحمل ظرفیت

+20% (در 120 هرتز, 20درجه سانتیگراد)

جریان جریان (در 20 درجه سانتیگراد)

زمان

پس از 1 دقیقه

پس از 5 دقایقی

جریان جریان

CV < 1000

CV > 1000

CV < 1000

cv > 1000

I = 0.1CV + 40 (μA)

I = 0.04CV + 100 (μA)

i = 0.03cv + 15 (μA)

I = 0.02cv + 25 (μA)

جایی که C = ظرفیت نامی بر حسب µF. V = ولتاژ کاری DC نامی در V.

عامل اتلاف

(Tan δ در 120 هرتز, 20 درجه سانتیگراد)

ولتاژ دارای امتیاز

200

250

350

400

450

برنزه δ (حداکثر)

0.20

0.24

دمای پایین

خصوصیات (در 120 هرتز)

نسبت امپدانس نباید از مقادیر ذکر شده در جدول زیر تجاوز کند.

ولتاژ دارای امتیاز

200

250

350

400

450

امپدانس

نسبت

Z (-25) / Z (+20درجه سانتیگراد)

Z (-40) / Z (+20درجه سانتیگراد)

–

تست زندگی

زمان آزمون

8,000 ساعت برای ΦD = 10mm; 10,000 ساعت برای φd >12.5مگنی

تغییر ظرفیت

در داخل + 20% از مقدار اولیه

عامل اتلاف

کمتر از 200% از مقدار مشخص شده

جریان جریان

در مقدار مشخص شده

* هنگامی که خازن ها پس از ولتاژ نامی اعمال شده با ریپل نامی به دمای 20 درجه سانتیگراد برمی گردند، مشخصات فوق باید رعایت شود.

جاری برای 8,000 ساعت / 10,000 ساعت در دمای 105 درجه سانتیگراد.

تست عمر قفسه

تغییر ظرفیت

در داخل + 20% از مقدار اولیه

عامل اتلاف

کمتر از 200% از مقدار مشخص شده

جریان جریان

کمتر از 500% از مقدار مشخص شده

* هنگامی که خازن ها پس از قرار گرفتن در معرض آنها به دمای 20 درجه سانتیگراد برمی گردند، مشخصات فوق باید رعایت شود. 1,000 HRS در دمای 105 درجه سانتیگراد بدون ولتاژ اعمال می شود. ولتاژ نامی باید قبل از اندازه گیری به خازن ها اعمال شود

(به JIS C مراجعه کنید 5102).

جریان & تکثیر کننده های فرکانس

فرکه. (هرتز)

ΦD (مگنی)

120

10k

100k

بالا

0.25

0.61

0.88

1.0

12.5 ~ 18

0.35

0.66

0.89

1.0

استانداردهای دیگر

jis c 5101-4

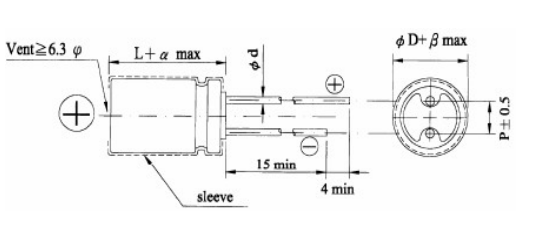

ابعاد واحد: مگنی

jD	10	12.5	16	18
پ	5.0		7.5
j d	0.6		0.8
بوها	1.5
شرح	0.5

ابعاد & جایز ریپل فعلی جریان: mA/rms و 105 درجه سانتی گراد

V.D C قسمت	160حرفهای (2جف)			200حرفهای (2د)			250حرفهای (2اشمیه)
V.D C قسمت	jD x L	جریان		jD x L	جریان		jD x L	جریان
µF	jD x L	120هرتز	100کرتز	jD x L	120هرتز	100کرتز	jD x L	120هرتز	100کرتز
10	10 x 16	125	315	10 x 16	125	315	10 x 20	140	350.00
22	10 x 20	200	500	10 x 20	200	500	10 x 20	200	500
33	10 x 20	250	625	10 x 20	260	650	12.5 x 20	320	800
47	10 x 20	300	750	12.5 x 20	390	975	12.5 x 20	390	975
68	12.5 x 20	470	1175	12.5 x 20	470	1175	16 x 20	520	1300
82	12.5 x 20	510	1275	16 x 20	550	1375	16 x 20	550	1,375
100	12.5 x 25	620	1,395	16 x 20	630	1,420	16 x 25	680	1,530
100	16 x 20	630	1,420
150	16 x 20	770	1,735	16 x 25	840	1,890	18 x 25	860	1,935
220	16 x 25	1,020	2,295	18 x 25	1,050	2,365	18 x 31.5	1,130	2545
330	18 x 31.5	1,390	3,130	18 x 35.5	1,430	3,220

V.D C قسمت µF	350حرفهای (2حرفهای)			400حرفهای (2جف)			450حرفهای (2حرف)
	jD x L	جریان		jD x L	جریان		jD x L	جریان
	jD x L	120هرتز	100کرتز	jD x L	120هرتز	100کرتز	jD x L	120هرتز	100کرتز
6.8	10 x 16	110	275	10 x 16	110	275	10 x 20	110	275
10	10 x 20	140	350	10 x 20	140	350	12.5 x 20	180	450
22	12.5 x 20	260	650	12.5 x 20	260	650	16 x 20	290	725
33	16 x 20	360	900	16 x 20	360	900	16 x 25	390	975
33							18 x 20	380	950
47	16 x 20	430	1,075	16 x 25	470	1,175	18 x 25	480	1,200
47				18 x 20	450	1,125
68	16 x 25	560	1,400	18 x 25	585	1,465	18 x 31.5	630	1,575
68	18 x 20	550	1,375
82	18 x 25	610	1,525	18 x 25	610	1,525	18 x 35.5	715	1,785
100	18 x 25	700	1,575	18 x 31.5	765	1,720	18 x 40	800	1,800
120	18 x 31.5	830	1,865	18 x 35.5	865	1,945
150	18 x 35.5	960	2,160	18 x 40	985	2,215

ویژگی
◆ 105 ℃,8,000~ 10000 ساعت تضمینی
◆ مناسب برای منابع قدرت جادوگر,غوغا, بالاست
◆ اندازه کوچکتر با جریان موج دار مجاز بزرگ

◆ سازگار با ROHS
