خازن های الکترولیتی آلومینیومی SMD ▏105 ℃ ▏ultra Low ESR ▏CAHC

ویژگی
105درجه سانتیگراد, 2000 ~ 5000 ساعت اطمینان
خازن های امپدانس فوق العاده کم
سازگار با ROHS

برگه داده-برای-SMD-Aluminium-Electrolytic-Capacitors-▏105℃-▏Ultra-Low-ESR-▏CAHC.pdf (3583 بارگیری )

مشخصات

موارد	عمل
دامنه دمای عملیاتی	6.3 ~ 63 ولت								80 ~ 100 ولت
	-55° C ~ +105 ° C								-40° C ~ +105 ° C
تحمل ظرفیت	+20%
جریان جریان (در دمای 20 درجه سانتیگراد)	i = 0.01cv یا 3 (μA) هر کدام بزرگتر باشد (پس از 2 دقایقی) کجا, ظرفیت نامی C= بر حسب μF. V= ولتاژ کاری DC نامی در ولت.
عامل اتلاف (برنزه در 120 هرتز, 20درجه سانتیگراد)	دارای امتیاز ولتاژ	6.3	10	16	25	35	50	63	80	100
	برنزه (حداکثر)	0.30	0.26	0.22	0.16	0.13	0.10	0.08	0.08	0.07
خصوصیات درجه حرارت پایین (در 120 هرتز)	نسبت امپدانس نباید از مقادیر ذکر شده در جدول زیر تجاوز کند.
	ولتاژ دارای امتیاز				6.3	10	16	25	35	50	63	80	100
	امپدانس نسبت	Z (-25درجه سانتیگراد)/Z(+20درجه سانتیگراد)			4	3	2	2	2	2	2	2	2
		Z(-40درجه سانتیگراد)/Z(+20درجه سانتیگراد)			8	5	4	3	3	3	3	3	3
تست زندگی	زمان آزمون		2,000 ساعت برای 4 ~ 6.3F					3,000 ساعت برای 8 ~ 10F						5,000 ساعت برای 12.5 ~ -16F
	تغییر ظرفیت		در داخل +25% از مقدار اولیه					در داخل +30% از مقدار اولیه						در داخل +30% از مقدار اولیه
	عامل اتلاف		کمتر از 200% از مقدار مشخص شده					کمتر از 300% از مقدار مشخص شده						کمتر از 300% از مقدار مشخص شده
	جریان جریان		در مقدار مشخص شده					در مقدار مشخص شده						در مقدار مشخص شده
	* مشخصات فوق باید پس از ترمیم ولتاژ رتبه بندی شده برای 20 درجه سانتیگراد به 20 درجه سانتیگراد ترمیم شود 2,000 ~ 5,000 ساعت در دمای 105 درجه سانتیگراد
تست عمر قفسه	زمان آزمون: 1000 ساعت; موارد دیگر مانند موارد مربوط به آزمایش عمر بار هستند
جریان & تکثیر کننده های فرکانس	فرکه. (هرتز) V.DC (حرفهای)	50, 60	120	1k	1قصبه
	6.3 ~ 100	0.64	0.8	0.93	1.0
معیارها	jis c 5101-1

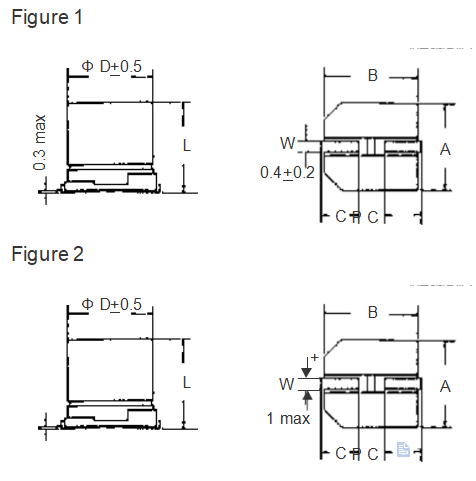

فاصله پد و قطر

φd	سعادت	بوها ±0.2	شرح ±0.2	جف ±0.2	حرف	پ±0.2	شکل. خیر.
4	5.7 ± 0.3	4.3	4.3	2.0	0.5 به 0.8	1.0	1
5	5.7 ± 0.3	5.3	5.3	2.3	0.5 به 0.8	1.5	1
6.3	5.7 ± 3.3	6.3	6.3	2.7	0.5 به 0.8	2.0	1
6.3	7.7 ± 0.3	6.6	6.6	2.7	0.5 به 0.8	2.0	1
8	10 ± 0.5	8.4	8.4	3.0	0.7 به 1.1	3.1	1
10	10 ± 0.5	10.4	10.4	3.3	0.7 به 1.1	4.7	1
12.5	13.5 ± 0.5	12.8	12.8	4.9	1.1 به 1.4	4.2	2
12.5	16 ± 0.5	12.8	12.8	4.9	1.1 به 1.4	4.2	2
16	16.5 ± 0.5	16.3	16.3	5.8	1.8 به 2.2	6.0	2

مثال شماره قسمت

CAHC 101 MI حرفهای TR 080100

بعد, امپدانس & جریان موج دار مجاز

بعد : φd x l(مگنی)

MA/RMS جریان فعلی در 100kHz, 105امپدانس درجه سانتیگراد : در 100 کیلوهرتز, 20درجه سانتیگراد

V.DC متراف مطالب		6.3حرفهای (0j)			10حرفهای (1بوها)			16حرفهای (1جف)			25حرفهای (1اشمیه)			35حرفهای (1حرفهای)
V.DC متراف مطالب		ΦD x L	ما	در.	ΦD x L	ما	در.	ΦD x L	ما	در.	ΦD x L	ما	در.	ΦD x L	ما	در.
4.7	4R7													4 x 5.7	80	1.35
10	100							4 x 5.7	80	1.35	4 x 5.7	80	1.35	5 x 5.7	150	0.80
22	220	4 x 5.7	80	1.35	4 x 5.7	80	1.35	5 x 5.7	150	0.80	5 x 5.7	150	0.80	6.3 x 5.7	230	0.44
33	330	4 x 5.7	80	1.35	5 x 5.7	150	0.80	6.3 x 5.7	230	0.44	6.3 x 5.7	230	0.44	6.3 x 5.7	230	0.44
47	470	5 x 5.7	150	0.80	6.3 x 5.7	230	0.44	6.3 x 5.7	230	0.44	6.3 x 5.7	230	0.44	6.3 x 5.7	230	0.44
100	101	6.3 x 5.7	230	0.44	6.3 x 5.7	230	0.44	6.3 x 5.7	230	0.44	6.3 x 7.7	280	0.36	8 x 10	450	0.17
150	151	6.3 x 5.7	230	0.44	6.3 x 5.7	230	0.44	6.3 x 7.7	280	0.36	8 x 10	450	0.17	8 x 10	450	0.17
220	221	6.3 x 7.7	280	0.36	6.3 x 7.7	280	0.36	6.3 x 7.7	280	0.36	8 x 10	450	0.17	10 x 10	670	0.09
330	331	8 x 10	450	0.17	8 x 10	450	0.17	8 x 10	450	0.17	8 x 10	450	0.17	12.5 x 13.5	820	0.07
470	471	8 x 10	450	0.17	8 x 10	450	0.17	8 x 10	450	0.17	10 x 10	670	0.09	12.5 x 16	950	0.06
680	681	8 x 10	450	0.17	10 x 10	670	0.09	10 x 10	670	0.09	12.5 x 13.5	820	0.07	12.5 x 16	950	0.06
1,000	102	8 x 10	450	0.17	10 x 10	670	0.09	12.5 x 13.5	820	0.07	12.5 x 16	950	0.06	16 x 16.5	1,260	0.054
1,500	152	10 x 10	670	0.09	13 x 13.5	820	0.07	12.5 x 16	950	0.06	16 x 16.5	1,260	0.054
2,200	222	12.5 x 14	820	0.07	13 x 16	950	0.06	16 x 16.5	1,260	0.054	16 x 16.5	1,260	0.054
3,300	332	12.5 x 16	950	0.06	16 x 16.5	1,260	0.054	16 x 16.5	1,260	0.054
4,700	472	16 x 17	1,260	0.054	16 x 16.5	1,260	0.054

V.DC متراف مطالب		50حرفهای (1سخنرانی)			63حرفهای (1j)			80حرفهای (1k)			100حرفهای (2بوها)
V.DC متراف مطالب		Φ D xL	ما	در.	Φ D x L	ما	در.	ΦD x L	ما	در.	ΦD x L	ما	در.
1	010	4 x 5.7	60	2.9
2.2	2R2	4 x 5.7	60	2.9
3.3	3R3	4 x 5.7	60	2.9
4.7	4R7	5 x 5.7	85	1.52	5 x 5.7	85	1.52
10	100	6.3 x 5.7	165	0.88	6.3 x 5.7	165	0.88
22	220	6.3 x 5.7	165	0.88	6.3 x 7.7	185	0.68
33	330	6.3 x 7.7	185	0.68	8 x 10	369	0.34
47	470	6.3 x 7.7	185	0.68	8 x 10	369	0.34				10 x 10	200	0.7
68	680	8 x 10	369	0.34	10 x 10	553	0.18	10 x 10	200	0.7	12.5 x 13.5	450	0.32
100	101	8 x 10	369	0.34	10 x 10	553	0.18	12.5 x 13.5	450	0.32	12.5 x 16	550	0.26
150	151	10 x 10	553	0.18	12.5 x 13.5	650	0.12	12.5 x 13.5	450	0.32	16 x 16.5	650	0.17
220	221	10 x 10	553	0.18	12.5 x 13.5	650	0.12	12.5 x 16	550	0.26
330	331	12.5 x 13.5	650	0.12	16 x 16.5	900	0.082	16 x 16.5	650	0.17
470	471	16 x 16.5	900	0.082	16 x 16.5	900	0.082
680	681	16 x 16.5	900	0.082
