خازن قدرت یکپارچه هوشمند | 400خلوت | کله

سیستم HMI

مانیتور LCD با ماتریس 128x64 است, زبان چینی, نمایش زمان, دمای داخل, جاری, ولتاژ, پارامترهای هارمونیک در زمان واقعی, سایر پارامترها را بررسی کنید, وضعیت عملیات از طریق کلیدها, همچنین مقادیر اضافه ولتاژ, زیر- ولتاژ, زیر جریان, بیش از حد, جبران بیش از حد را می توان تنظیم و ذخیره کرد, داده ها در صورت قطع برق از بین نمی روند.

ارتباط هوشمند با سیستم برق

این محصول دارای پورت RS485 می باشد, پروتکل داخلی MODBUS-RTU, سازگار با پروتکل DL645-2007, قادر به انجام نظارت و کنترل از راه دور. هنگامی که بیش از یک محصول به سیستم متصل است, آنها به طور خودکار یک ماشین اصلی در میان آنها خواهند داشت, دیگران به عنوان ماشین های برده, تبدیل شدن به سیستم کنترل خودکار جبران توان راکتیو, هر یک از افراد مقصر است, در حال اجرا متوقف خواهد شد, بر عملکرد دیگران تأثیر نمی گذارد; اگر ماشین اصلی ایراد داشته باشد و از کار بیفتد, آنها ماشین اصلی جدید را به طور خودکار تولید می کنند, یک سیستم جدید تشکیل دهد.

خازن قدرت

ظرفیت قدرت خود ترمیم شونده سیلندر شکل خشک با کارایی بالا, دارای محاسن تابش چاه است, اندازه کوچک, عمر طولانی, اطمینان از ایمنی و قابلیت اطمینان.

قطع کننده فیوز

سوئیچ عمومی که با قطع کننده فیوز شده با شکست بالا همکاری می کند قادر است جریان اتصال کوتاه 120KA را قطع کند., موقعیت شکست بزرگ, تا اطمینان حاصل شود که محصول می تواند به سرعت و ایمن از سیستم جدا شود.

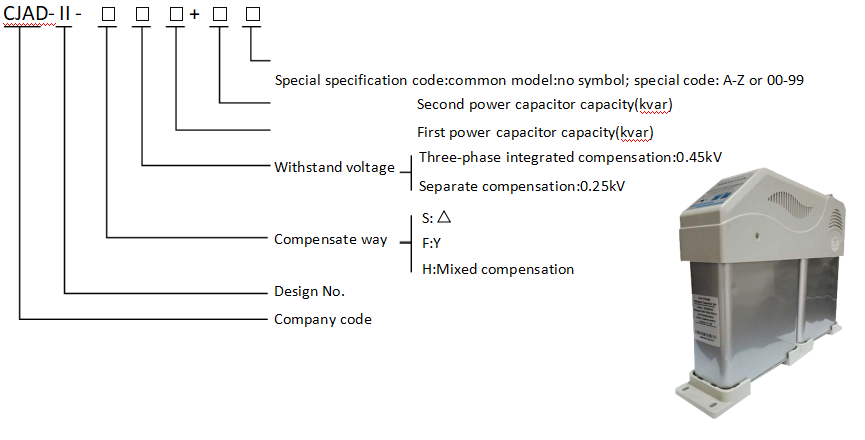

مثال شماره قطعه

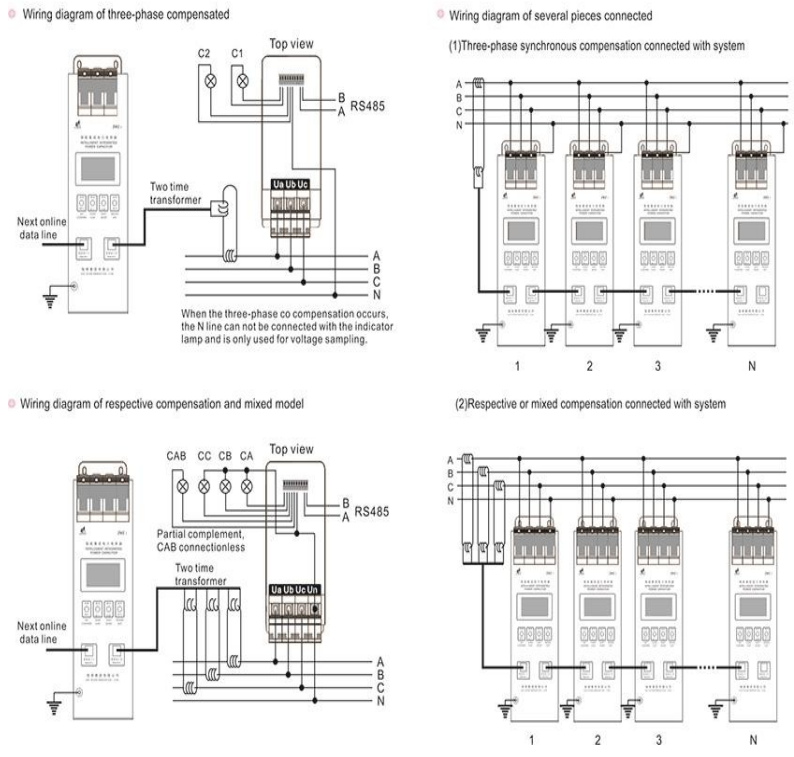

دیاگرام سیم کشی

پارامتر فنی

پارامترها

ولتاژ دارای امتیاز: AC400V(انحراف ≤±10%， نرخ اعوجاج کل موج سینوسی <5%)

جریان نامی: AC0~5A (هارمونیک فعلی <10%, امپدانس ورودی جریان ≤0.02Ω) فرکانس کاری：50هرتز； قدرت آماده به کار：<0.5حرف

دقت اندازه گیری

ولتاژ≤0.5%; فعلی≤0.5٪; توان≤0.5%; ضریب توان ± 0.01٪； دما ±1℃；

زمان ≤100ms

داده های ارتباط با سیستم

Maxi تعداد متصل به سیستم: ≤99PCS；

زمان اولیه اتصال با سیستم ：≤10s شرایط عملیاتی محیطی

دمای محیط：-30~+60 ℃

رطوبت نسبی: 90%RH(بدون شبنم در 20 درجه سانتیگراد) پارامتر جبران توان راکتیو

فاصله بین روشن/خاموش شدن: تک تکه ≥20 ثانیه (اگر قطعات بیشتری با هم کار کنند افزایش می یابد) ظرفیت ماکسی تک خازن: سه فاز با هم جبران می شود (30+30)سمت چپ；

سه فاز جبران شده به ترتیب 30kVar پارامترهای دیگر نرخ تضعیف خازن: ≤0.5٪ در سال,

میزان شکست: ≤5% در سال (سرویس 6000 ساعت)

زمان سوئیچینگ مجاز: 106; ظرفیت شکستن محافظ: 120را. Comm. بندر：RS485

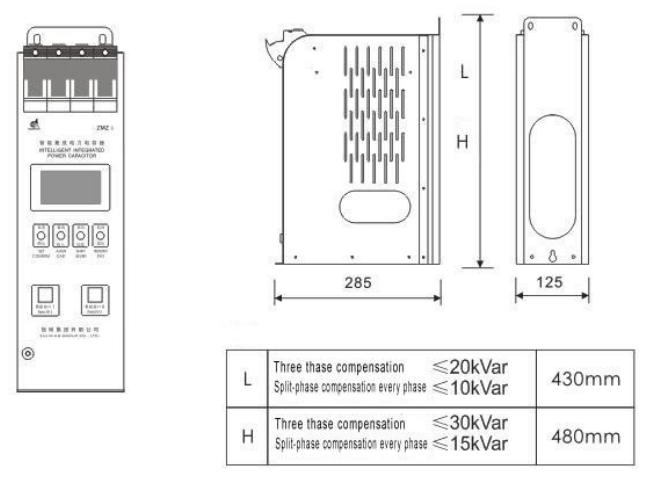

شکل و اندازه نصب

اندازه شکل



اندازه نصب

مقدمه
کسب جریان, ولتاژ, به MCU نوع پلاگین 32 بیتی ساخته شده توسط ST America تکیه کنید, که می تواند نمونه برداری سریع انجام دهد,زمان انتقال AD 12 بیتی فقط به 1uS نیاز دارد, اینها می توانند اندازه گیری دقیق و محاسبه جریان 3-P را درک کنند, 3-ولتاژ P, 3-توان فعال P, قدرت واکنشی, قدرت شفاف و غیره, محاسبه و آنالیز هارمونیک ها
