خازن های الکترولیتی ESR کم ▏6.3 ~ 63V ▏4،000 ~ 10،000 ساعت ▏CADF

ویژگی
عمر طولانی, 105 ℃, 4,000 ~ 10,000 ساعت اطمینان
امپدانس کم, مناسب برای سوئیچینگ منبع تغذیه
با بزرگ شدن با بزرگ

برگه اطلاعات برای خازن های الکترولیتی-ESR پایین-▏6.363V-▏400010000Hrs-▏CADF.pdf (4167 بارگیری )

مشخصات

موارد	عمل
زندگی	در 105 درجه سانتیگراد 4,000 ~ 10,000 ساعت
دما.	-55 درجه سانتی گراد ~ +105 درجه سانتیگراد
تحمل ظرفیت	20 ٪ (در 120 هرتز, 20 درجه سانتیگراد)
جریان جریان (در 20 درجه سانتیگراد)	من = – 0.1رزومه یا 3 (μA) هر کدام بزرگتر باشد (پس از 2 دقایقی) جایی که C = ظرفیت نامی بر حسب µF. V = ولتاژ کاری DC نامی در V.
عامل اتلاف (tan φ در 120 هرتز, 20درجه سانتیگراد)	ولتاژ دارای امتیاز		6.3	10	16	25	35	50	63
	سپس φ (حداکثر)		0.22	0.19	0.16	0.14	0.12	0.10	0.09
خصوصیات درجه حرارت پایین (در 120 هرتز)	نسبت امپدانس نباید از مقادیر ذکر شده در جدول زیر تجاوز کند.
	ولتاژ دارای امتیاز					6	10	16	25	35	50	63
	نسبت امپدانس		Z (-25درجه سانتیگراد) / Z (+20 درجه سانتیگراد)			3	3	3	3	3	3	3
تست زندگی	زمان آزمون	6.3 ~ 10 ولت		4,000 ساعت برای D = 5 ~ 6.3 میلی متر
				6,000 ساعت برای D = 8 ~ 10 میلی متر
				8,000 ساعت برای D >12.5مگنی
		16 ~ 63 ولت		5,000 ساعت برای D = 5 ~ 6.3 میلی متر
				7,000 ساعت برای D = 8 ~ 10 میلی متر
				10,000 ساعت برای D > 12.5مگنی
	تغییر ظرفیت			در ± 25% از مقدار اولیه
	عامل اتلاف			کمتر از 200% از مقدار مشخص شده
	جریان جریان			در مقدار مشخص شده
	* هنگامی که خازن ها به حالت اولیه بازگردند، مشخصات فوق باید رعایت شود 20 درجه سانتی گراد پس از ولتاژ نامی اعمال شده با جریان موج دار نامی برای 4,000 ~ ساعت 10000 105 ℃.
تست عمر قفسه	زمان آزمون			1,000 ساعت
	تغییر ظرفیت			در ± 25% از مقدار اولیه
	عامل اتلاف			کمتر از 200% از مقدار مشخص شده
	جریان جریان			در مقدار مشخص شده
	* هنگامی که خازن ها به حالت اولیه بازگردند، مشخصات فوق باید رعایت شود 20 درجه سانتی گراد پس از قرار گرفتن در معرض آنها برای 1,000 ساعت در 105 درجه سانتیگراد بدون اعمال ولتاژ. ولتاژ نامی باید به خازن ها قبل از اعمال شود اندازه گیری ها. (به JIS C مراجعه کنید 5101-4 4.1).
جریان & تکثیر کننده های فرکانس	فرکه. (هرتز) کلاه. (µF)		120	1k	10k	100K up
	زیر ~ 33		0.42	0.70	0.90	1.0
	39 ~ 270		0.50	0.73	0.92	1.0
	330 ~ 680		0.55	0.77	0.94	1.0
	820 ~ 1,800		0.60	0.80	0.96	1.0
	2,200 ~ 18,000		0.70	0.85	0.98	1.0
استانداردهای دیگر	jis c 5101-4

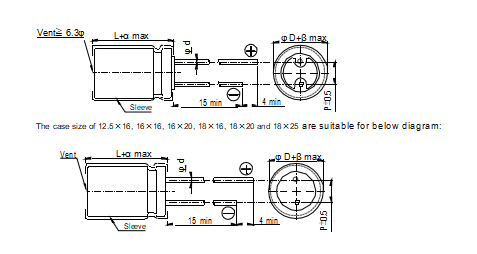

ابعاد

واحد: مگنی

φd	5	6.3	8	10	12.5	16	18
پ	2.0	2.5	3.5	5.0	5.0	7.5	7.5
φd	0.5		0.6			0.8
بوها	1.0			سعادت < 20:1.5, L ≥ 20:2.0
شرح	0.5

ابعاد & جریان موج دار مجاز و امپدانس حداکثر

بعد: jD x L(مگنی) جریان: mA/rms در 100 هرتز, 105درجه سانتیگراد

	V.DC	6.3حرفهای (0j)				10حرفهای (1بوها)				16حرفهای (1جف)				25حرفهای (1اشمیه)
	مطالب	φ D x L	امپدانس (اوه, حداکثر / 100کرتز)		جریان (ما / rms, 105درجه سانتیگراد)	φ D x L	امپدانس (اوه, حداکثر / 100کرتز)		جریان (ما / rms, 105درجه سانتیگراد)	φ D x L	امپدانس (اوه, حداکثر / 100کرتز)		جریان (ما / rms,	φ D x L	امپدانس (اوه, حداکثر / 100کرتز)		جریان (ما / rms, 105درجه سانتیگراد)
	m F		امپدانس (اوه, حداکثر / 100کرتز)		جریان (ما / rms, 105درجه سانتیگراد)		امپدانس (اوه, حداکثر / 100کرتز)		جریان (ما / rms, 105درجه سانتیگراد)		امپدانس (اوه, حداکثر / 100کرتز)		جریان (ما / rms,		امپدانس (اوه, حداکثر / 100کرتز)		جریان (ما / rms, 105درجه سانتیگراد)
	m F		20درجه سانتیگراد	-10درجه سانتیگراد	100kHz		20درجه سانتیگراد	-10درجه سانتیگراد	100kHz		20درجه سانتیگراد	-10درجه سانتیگراد	100kHz		20درجه سانتیگراد	-10درجه سانتیگراد	100kHz
47	470													5 x 11	0.58	1.16	210
56	560
100	101					5 x 11	0.58	1.16	210					6.3 x 11	0.22	0.44	340
120	121									6.3 x 11	0.22	0.44	340
150	151	5 x 11	0.58	1.16	210
220	221					6.3 x 11	0.22	0.44	340					8 x 11.5	0.11	0.22	640
330	331	6.3 x 11	0.22	0.44	340					8 x 11.5	0.11	0.22	640	8 x 15	0.083	0.166	840
330	331	6.3 x 11	0.22	0.44	340					8 x 11.5	0.11	0.22	640	10 x 13	0.080	0.160	865
470	471					8 x 11.5	0.11	0.22	640	8 x 15 10 x 12.5	0.083 0.080	0.166 0.16	840 865	8 x 20 10 x 16	0.064 0.060	0.128 0.120	1,050 1,210
680	681	8 x 12	0.11	0.22	640	8 x 15 10 x 12.5	0.083 0.080	0.166 0.160	840 865	8 x 20 10 x 16	0.064 0.060	0.128 0.120	1,050 1,210	10 x 20 12.5 x16	0.046 0.049	0.092 0.098	1,400 1,450
820	821	10 x 12.5	0.080	0.16	865									10 x 25	0.042	0.084	1,650
1,000	102	8 x 15	0.087	0.174	840	8 x 20 10 x 16	0.064 0.060	0.128 0.120	1,050 1,210	10 x 20 12.5 x 16	0.046 0.049	0.092 0.098	1,400 1,450	10 x 30 12.5×20 16×16	0.031 0.035 0.042	0.062 0.070 0.084	1,910 1,900 1,940
1,200	122	8 x 20	0.069	0.128	1,050	10 x 20	0.046	0.092	1,400	10 x 25	0.042	0.084	1,650	18 x 16	0.043	0.086	2,210
1,200	122	10 x 16	0.060	0.120	1,210	10 x 20	0.046	0.092	1,400	10 x 25	0.042	0.084	1,650	18 x 16	0.043	0.086	2,210
1,500	152	10 x 20	0.046	0.092	1,400	10 x 25 12.5 x 16	0.042 0.049	0.084 0.090	1,650 1,450	10 x 30 12.5×20 16×16	0.031 0.035 0.042	0.062 0.070 0.084	1,910 1,900 1,940	12.5 x 25	0.027	0.054	2,230
1,800	182	12.5 x 16	0.045	0.090	1,450									12.5 x 30	0.024	0.048	2,650
1,800	182	12.5 x 16	0.045	0.090	1,450									16 x 20	0.027	0.054	2,530
2,200	222	10 x 25	0.042	0.084	1,650	10 x 30 12.5×20 16×16	0.031 0.035 0.042	0.062 0.070 0.084	1,910 1,900 1,940	12.5 x 25 18 x 16	0.027 0.043	0.054 0.086	2,230 2,210	12.5 x 35 18 x 20	0.020 0.026	0.040 0.052	2,880 2,860
2,700	272	10 x 30 16 x 16	0.031 0.042	0.062 0.084	1,910 1,940	18 x 16	0.043	0.086	2,210	12.5 x 30 16 x 20	0.024 0.027	0.048 0.054	2,650 2,530	12.5 x 40 16 x 25	0.017 0.021	0.034 0.042	3,350 3,610
3,300	332	12.5 x 20	0.035	0.070	1,900	12.5 x 25	0.027	0.054	2,230	12.5 x 35	0.020	0.040	2,880	16 x 31.5	0.017	0.034	3,450
3,300	332	12.5 x 20	0.035	0.070	1,900	12.5 x 25	0.027	0.054	2,230	12.5 x 35	0.020	0.040	2,880	18 x 25	0.019	0.038	3,140
3,900	392	12.5 x 25 18 x 16	0.027 0.043	0.054 0.086	2,230 2,210	12.5 x 30 16 x 20	0.024 0.027	0.048 0.054	2,650 2,530	12.5 x 40 16 x 25 18 x 20	0.017 0.021 0.026	0.034 0.042 0.052	3,350 2,930 2,860	16 x 35.5 18 x 31.5	0.015 0.015	0.030 0.030	3,610 4,170
4,700	472	12.5 x 30	0.024	0.048	2,650	12.5 x 35	0.020	0.040	2,880	16 x 31.5 18 x 25	0.017 0.019	0.034 0.038	3,450 3,140	16 x 40 18 x 35.5	0.013 0.014	0.026 0.028	4,080 4,220
5,600	562	12.5 x 35 16 x 20	0.02 0.027	0.040 0.054	2,880 2,530	12.5 x 40 16 x 25 18 x 20	0.017 0.021 0.026	0.034 0.042 0.052	3,350 2,930 2,860	16 x35.5 18 x31.5	0.015 0.015	0.030 0.030	3,610 4,170	18 x 40	0.012	0.024	4,280
6,800	682	12.5 x 40 16 x 25 18 x 20	0.017 0.021 0.026	0.034 0.042 0.052	3,350 2,930 2,860	16.0 x 31.5 18 x 25	0.017 0.019	0.034 0.038	3,450 3,140	16 x 40	0.013	0.026	4,080
8,200	822	16 x 31.5	0.017	0.034	3,450	16 x 35.5	0.015	0.030	3,610	18 x 35.5	0.014	0.020	4,220
8,200	822	16 x 31.5	0.017	0.034	3,450	18 x 31.5	0.015	0.030	4,170	18 x 35.5	0.014	0.020	4,220
10,000	103	16 x 35.5 18 x 25	0.015 0.019	0.030 0.038	3,610 3,140	16 x 31.5 18 x 25	0.017 0.019	0.034 0.038	3,450 3,140	16 x 40	0.013	0.026	4,080
12,000	123	16 x 40	0.013	0.026	4,080	18 x 40	0.012	0.024	4,280
12,000	123	18 x 31.5	0.015	0.030	4,170	18 x 40	0.012	0.024	4,280
15,000	153	18 x 35.5	0.014	0.028	4,220
18,000	183	18 x 40	0.012	0.024	4,280

توجه داشته باشید: اندازه مورد به علامت ” ∗ ” کوچک است

ابعاد & جریان موج دار مجاز و امپدانس حداکثر

بعد: jD x L(مگنی) جریان: mA/rms در 100 هرتز, 105درجه سانتیگراد

	حرفهای. دی سی	35حرفهای (1حرفهای)				50حرفهای (1سخنرانی)				63حرفهای (1j)
	مطالب	φ D x L	امپدانس (اوه, حداکثر / 100کرتز)		جریان (ما / rms, 105درجه سانتیگراد)	φ D x L	امپدانس (اوه, حداکثر / 100کرتز)		جریان (ما / rms, 105درجه سانتیگراد)	φ D x L	امپدانس (اوه, حداکثر / 100کرتز)		جریان (ما / rms, 105درجه سانتیگراد)
μF		φ D x L	20درجه سانتیگراد	-10درجه سانتیگراد	100kHz	φ D x L	20درجه سانتیگراد	-10درجه سانتیگراد	100kHz	φ D x L	20درجه سانتیگراد	-10درجه سانتیگراد	100kHz
2.2	2R2					5 x 11	3.3	6.6	43
3.3	3R3					5 x 11	2.9	5.8	53
4.7	4R7					5 x 11	2.5	5.0	95
10	101					5 x 11	2	4.0	130
15	151									5 x 11	1.2	2.4	165
22	220					5 x 11	0.91	1.82	180
33	330	5 x 11	0.58	1.16	210					6.3 x 11	0.49	0.98	265
56	560	6.3 x 11	0.22	0.44	340	6.3 x 11	0.39	0.78	295	8 x 12	0.31	0.62	500
82	820									8 x 15	0.22	0.44	665
82	820									10 x 12.5	0.150	0.3	690
100	101					8 x 12	0.220	0.440	555
120	121					8 x 15	0.150	0.300	730	8 x 20.0	0.170	0.340	820
120	121					8 x 15	0.150	0.300	730	10 x 16.0	0.110	0.220	950
150	151	8 x 11.5	0.110	0.220	640	10 x 12.5	0.160	0.320	760
180	181					8 x 20	0.118	0.236	910	10 x 20.0	0.078	0.156	1,150
180	181					8 x 20	0.118	0.236	910	12.5 x 16.0	0.101	0.202	1,150
220	221	8 x 15	0.083	0.166	840	10 x 16	0.110	0.220	1,050	10 x 25	0.064	0.128	1,350
220	221	10 x 12.5	0.080	0.160	865	10 x 16	0.110	0.220	1,050	10 x 25	0.064	0.128	1,350
270	271	8 x 20	0.064	0.128	1,050	10.0 x 20	0.078	0.156	1,220	12.5 x 20	0.057	0.114	1,500
270	271	8 x 20	0.064	0.128	1,050	12.5 x 60	0.079	0.158	1,260	12.5 x 20	0.057	0.114	1,500
330	331	10 x 16	0.060	0.120	1,210	10 x 25	0.072	0.144	1,440
390	391									12.5 x 20	0.057	0.114	1,500
470	471	10 x 20 12.5 x 16	0.046 0.049	0.092 0.098	1,400 1,450	10 x 30 12.5 x 20 16 x 16	0.056 0.059 0.072	0.112 0.118 0.114	1,690 1,660 1,690	12.5 x 30 16 x 20	0.039 0.04	0.078 0.090	2,300 2,000
560	561	10 x 25	0.042	0.084	1,650	12.5 x 25	0.044	0.088	1,950	12.5 x 35	0.034	0.068	2,500
560	561	10 x 25	0.042	0.084	1,650	18 x 16	0.070	0.140	1,930	12.5 x 35	0.034	0.068	2,500
680	681	10 x 25 10 x 30 12.5 x 20 16 x 16	0.030 0.031 0.035 0.042	0.060 0.062 0.070 0.084	2,200 2,200 1,900 1,940	12.5 x 30	0.039	0.078	2,310	12.5 x 40 16 x 25 18 x 20	0.029 0.035 0.042	0.058 0.070 0.084	2,800 2,600 2,500
820	821	10 x 25	0.03	0.060	2,200	12.5 x 35 16 x 20	0.033 0.044	0.066 0.088	2,510 2,210	16 x 31.5 18 x 25	0.029 0.034	0.058 0.068	2,850 2,800
1,000	102	12.5 x 25 18 x 16	0.027 0.043	0.054 0.086	2,230 2,210	12.5 x 40 16 x 25 18 x 20	0.027 0.033 0.047	0.054 0.066 0.094	2,920 2,555 2,490	16 x 35.5	0.027	0.054	2,900
1,200	122	12.5 x 30 16 x 20	0.024 0.027	0.048 0.054	2,650 2,530	16 x 31.5 18 x 25	0.027 0.028	0.054 0.056	3,010 2,740	16 x 40 18 x 31.5	0.025 0.028	0.050 0.056	3,400 3,300
1,500	152	12.5 x 25	0.024	0.040	2,530	16 x 35.5	0.024	0.048	3,150	18 x 35.5	0.025	0.050	3,400
1,800	182	12.5 x 35 16 x 25 18 x 20	0.017 0.021 0.026	0.034 0.042 0.052	3,350 2,930 2,860	16 x 40 18 x 31.5	0.021 0.024	0.042 0.048	3,710 3,635	18 x 40	0.024	0.048	3,500
2,200	222	16 x 31.5	0.017	0.034	3,450	18 x 35.5	0.022	0.044	3,680
2,200	222	18 x 25	0.019	0.038	3,140	18 x 35.5	0.022	0.044	3,680
2,700	272	16 x 35.5	0.015	0.030	3,610	18 x 40	0.018	0.036	3,800
2,700	272	18 x 31.5	0.015	0.030	4,170	18 x 40	0.018	0.036	3,800
3,300	332	16 x 40	0.013	0.026	4,080
3,300	332	18 x 35.5	0.014	0.028	4,220
3,900	392	18 x 40	0.012	0.024	4,280

توجه داشته باشید: اندازه مورد به علامت ” ” کوچک است

مثال شماره قسمت

CADF 102 مگس 1جف BK 100 200

ویژگی
◆ عمر طولانی,105 ℃,4,000~ 10000 ساعت تضمین شده
◆ امپدانس LowI,مناسب برای منابع تغذیه جادوگر
◆ اندازه کوچک با جریان موج دار مجاز بزرگ

◆ سازگار با ROHS
