شرح

کاربرد

Jinpei CJAF نوع یکپارچه خازن فیلتر ولتاژ کم ولتاژ برای موقعیت هایی طراحی شده است که شبکه های برق دارای محتوای هارمونیک خاصی هستند, اما خازن قدرت نوع مشترک به طور عادی اجرا نمی شود, ویژگی های اصلی آن به شرح زیر است:
1.خازن کم ولتاژ از نوع با کیفیت بالا, طراحی بدون روغن, امنیت بالا;
2.اتخاذ سوئیچ سوئیچ بدون صعود, با فناوری پیشرفته, اجراهای پایدار و قابل اعتماد; 3.اتخاذ فناوری و فرآیند ویژه,به طور موثری هارمونیک و افزایش مرتبه بالا را سرکوب می کند,کارایی آشکار در سرکوب هارمونیک نظم دارد 3, 5, 7, 9 و بالاتر;
4.ساختار مدولار, ترکیب انعطاف پذیر, گسترش ظرفیت مناسب, نصب ساده, مناسب برای نگهداری;
5.شبکه هوشمند, 485 رابط ارتباطی,می تواند در رایانه پشت صحنه تغییر کند, برای انجام مدیریت یکپارچه توزیع;
6.اتخاذ حالت کنترل غیر متمرکز, 200,000 بار تعویض بدون خطا, با قابلیت اطمینان بالا; 7.رابط انسانی انسانی, عمل ساده, نگهداری راحت, برای تیراندازی گسل در سایت مناسب است;
8.مجهز به دستگاه ضد انفجار SH و دستگاه کنترل دما در داخل است, که باعث افزایش قابلیت اطمینان در مکان های هارمونیک شدید می شود;
9.راندمان صرفه جویی در مصرف انرژی, این به طور موثری ضریب توان را افزایش می دهد, مصرف انرژی الکتریکی را کاهش داده و کیفیت انرژی الکتریکی را بهبود می بخشد.
ZMZ-J نوع یکپارچه خازن فیلتر ولتاژ کم ولتاژ عمدتاً در مکانهایی که جریان هارمونیک است استفاده می شود 40% زیر (مانند مبدل فرکانس, و تجهیزات دیگر), نه تنها
الزامات جبران خسارت واکنشی و بهبود فاکتور قدرت را برآورده می کند, بلکه تأثیر هارمونیک بالا را به سیستم از بین می برد, کیفیت برق را بهبود می بخشد.

فیلتر عملکرد محصول

این به طور موثری هارمونیک و افزایش مرتبه بالا را سرکوب می کند, کانال مقاومت کم برای هارمونیک مرتبه بالا را تشکیل می دهد. این هارمونیک را جذب و آزاد می کند, تأثیر هارمونیک مرتبه بالا به خازن را از بین می برد, مدارها و خازن ها را از اضافه بار محافظت می کند, مانع از گرم شدن خازن ها می شود, محیط عایق از پیری, از کاهش عملکرد خود درمانی جلوگیری می کند, یا کاهش عمر خدمات.

سوئیچینگ بدون صعود

مطابق با سوئیچ سوئیچ خازن ویژه, بدون افزایش سوئیچینگ.

جبران فاز تقسیم

خازن هر مرحله از محصول نوع جبران فاز جداگانه را می توان به طور جداگانه تغییر داد, که باعث بهبود دقت واکنشی می شود, عدم تعادل واکنشی سه فاز را به خوبی جبران می کند.

اندازه گیری

اندازه گیری ولتاژ توزیع, جاری, قدرت واکنشی, عامل قدرت; اندازه گیری خودکار و تصحیح فاز CT و تغییر; اندازه گیری جریان سه فاز و دمای داخل هر خازن.

حفاظت

سوئیچینگ سریع جریان و محافظت بیش از حد جریان از مدار; محافظت بیش از حد ولتاژ و ولتاژ از خازن; بیش از حد, محافظت از عدم تعادل فاز باز و سه فاز از خازن, هنگامی که دمای خازن بیش از 65 است, کل دستگاه خازن از عملکرد خارج می شود, که باعث بهبود زندگی آن می شود, و ایمنی سیستم را تضمین می کند.

نشانه

حالت تعویض, بیش از, تحت و وضعیت جبران خسارت, سیگنال های حالت بیش از حد و ولتاژ; نوع عملکرد حفاظت و سیگنال های نوع گسل خود تشخیص.

ارتباط

اتخاذ جفت ارتباطی RS-485 بین خازن و کنترل کننده, که برای بارگذاری انبوه داده های نمونه برداری و همچنین تبادل اطلاعات با ترمینال مانیتور خارجی مناسب است, فرم کار سیستم.

بصورت آنلاین

عملکرد ارتباطات شبکه سیم و ارتباطات شبکه رادیویی.

کنترل شبکه هوشمند

قادر به تشخیص و ردیابی تغییرات واکنشی سیستم به طور خودکار است, و به طور خودکار در بانک خازن تغییر دهید. سوئیچینگ را به صورت دایره ای برای خازن ها با همان خازن انجام دهید, و سوئیچینگ را با توجه به جای خالی برای خازن ها با خازن مختلف انجام دهید. خازن که در اوایل تغییر یافته است باید ابتدا از آن خارج شود,که زودتر از آن خارج می شود باید در ابتدا تغییر یابد; خازنی که دمای آن پایین تر است باید ابتدا تغییر یابد, دمای دویدن که بالاتر است باید ابتدا از آن خارج شود; وقتی وضعیت جبران خسارت پایدار است, خازن ها باید هر پانزده دقیقه به صورت دایره ای تغییر یابد, از مدت زمان طولانی از هر خازن خودداری کنید.

خود تشخیص گسلها

عنصر کنترل هوشمند خازن خود را تشخیص می دهد تا پارامترهای در حال اجرا بدن, هنگامی که تقصیر خود بازرسی شد, کل دستگاه به سرعت پاسخ می دهد و در حال اجرا است.

پارامترهای فنی اصلی شرایط محیط

دمای محیط: -2555 ℃; دمای نسبی: 40℃, 20～ 90 ٪; ارتفاع: 2000 متر.

شرایط منبع تغذیه ولتاژ دارای امتیاز: -220V/380 ولت; انحراف ولتاژ: 20 ٪;

شکل موج ولتاژ: موج, نرخ تحریف کل بیش از 7%; فرکانس دارای امتیاز: 50هرتز 5 ٪;

مصرف برق: 2W.

ایمنی الکتریکی

ترخیص کالا از گمرک برق, فاصله خزانه, قدرت عایق, حفاظت ایمنی, قدرت اتصال کوتاه, نمونه برداری و محافظت از مدار باید همه باشد

مطابق با بندهای مربوطه از مشخصات سفارش DL/T842-2003 استاندارد برای کم- نصب خازن شنت ولتاژ.

خطای اندازه گیری

ولتاژ: 0.5 ٪ (در فاصله 120 ～ 120 ～ از ولتاژ دارای امتیاز); جاری: 1 ٪ (در 5 ٪ 5 ٪ از جریان دارای رتبه بندی شده), عامل قدرت: 1.5 ±;

درجه حرارت: ± 1. خطای حفاظت

ولتاژ: 0.5 ٪; جاری: 1 ٪;

درجه حرارت: ± 1. زمان: 0.01 ±.

پارامترهای جبران خسارت واکنشی

تعویض فاصله خازن: 10 پوند(110 ~ 10S سفارشی شده);

ظرفیت واکنشی: جبران مشترک 40kvar, جبران جداگانه 20kvar;

مقدار آنلاین: ≤120pcs.

قابلیت اطمینان

دقت کنترل: 100%;

زمان سوئیچینگ مجاز: 100,000 بار;

میزان کاهش زمان در حال اجرا ظرفیت خازن: 1 ٪ در سال;

میزان میرایی تعویض ظرفیت خازن: 0.1 ٪/ده هزار بار; نرخ گسل سالانه: 1 ٪.

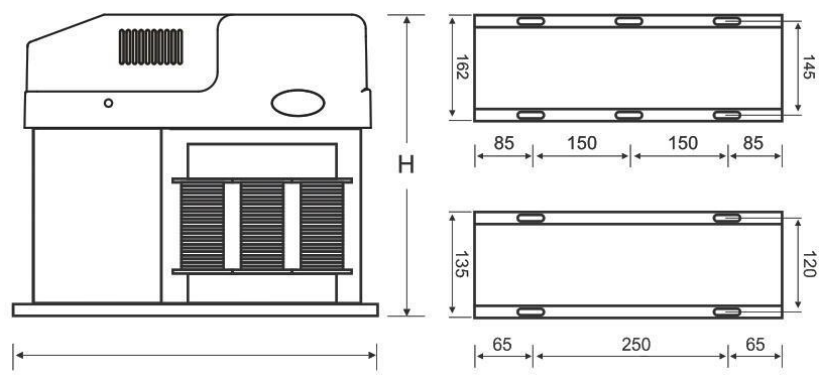

اندازه خارجی و نصب

مقدمه
Jinpei CJAF نوع یکپارچه خازن فیلتر ولتاژ کم ولتاژ برای موقعیت هایی طراحی شده است که شبکه های برق دارای محتوای هارمونیک خاصی هستند, اما خازن قدرت نوع مشترک به طور عادی اجرا نمی شود
