Elektrolytkondensatoren von Snap-In ▏85 ℃ 3.000 Stunden ▏Caia
Has a snap-in terminal which can solder directly to a PCB
Geeignet für elektronische Geräte mit Mittel- und Hochspannungskreisen
Es sind Leiterplattenklemmen in Snap-In-Ausführung und in Ausführung mit Ösenklemmen erhältlich
SPEZIFIKATIONEN
| Artikel | Leistung | |||||||||||||||||
| Betriebstemperaturbereich | -40 °C ~ +85 ° C | |||||||||||||||||
| Kapazitätstoleranz | +20% (bei 120Hz, 20 ° C) | |||||||||||||||||
| Leckstrom (bei 20 ° C) | I = 0.02CV or1.5 mA whichever is smaller (nach 5 Minuten)
Wo, C= rated capacitance in µF.V= rated DC working voltage in V. |
|||||||||||||||||
| Verlustfaktor
(Tanδ bei 120 Hz, 20° C) |
Nennspannung | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||
| Tanδ (max) | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
Eigenschaften bei niedrigen Temperaturen (bei 120Hz) |
Das Impedanzverhältnis darf die in der folgenden Tabelle angegebenen Werte nicht überschreiten. | |||||||||||||||||
| Nennspannung | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||||
| Impedanz
Verhältnis |
Z (-25 ° C)/Z(+20 ° C) | 4 | 3 | 3 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | |||
| Z(-40 ° C)/Z(+20 ° C) | 15 | 10 | 8 | 6 | 5 | 4 | 8 | 10 | 10 | 16 | 18 | 18 | 20 | 20 | ||||
|
Lastlebensdauertest |
Testzeit | 3,000 Std |
* The specifications shall be satisfied when the capacitors are restored to 20 °C after the rated voltage applied for 3,000 Uhr um 85 ° C |
|||||||||||||||
| Kapazitätsänderung | < + 20% | |||||||||||||||||
| Verlustfaktor | Weniger als 200% von angegebenem Wert | |||||||||||||||||
| Leckstrom | Innerhalb des angegebenen Wertes | |||||||||||||||||
|
Haltbarkeitstest |
Testzeit | 1,000 Std |
* The specification shall be staisfied when the capacitors are restored to 20 °C nach der Einwirkung 1,000 Uhr um 85 ° C |
|||||||||||||||
| Kapazitätsänderung | < + 20% | |||||||||||||||||
| Verlustfaktor | Weniger als 200% von angegebenem Wert | |||||||||||||||||
| Leckstrom | Innerhalb des angegebenen Wertes | |||||||||||||||||
|
Welligkeitsstrom & Frequenzmultiplikatoren |
Freq. |
60 |
120 |
500 |
1k |
10k auf |
||||||||||||
| (Hz)
W. V. (V) |
||||||||||||||||||
| Unter 100 | 0.92 | 1.0 | 1.13 | 1.19 | 1.20 | |||||||||||||
| 160 and Up | 0.81 | 1.0 | 1.32 | 1.45 | 1.50 | |||||||||||||
| 350 and Up | 0.77 | 1.0 | 1.30 | 1.41 | 1.43 | |||||||||||||
| Welligkeitsstrom &
Temperaturmultiplikatoren |
Temperatur
( ° C) |
40 | 55 | 70 | 85 | |||||||||||||
| Multiplikator | 2.1 | 1.8 | 1.5 | 1.0 | ||||||||||||||
| Andere Standards | Satisfies Characteristic W fo JIS C 5141 | |||||||||||||||||

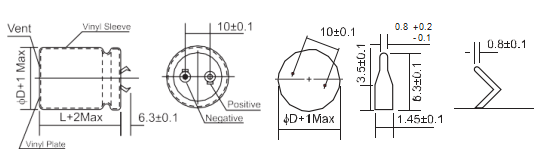

SNAP-IN TERMINAL TYP (2 TERMINAL)

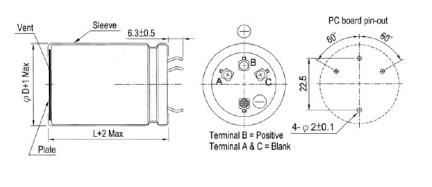

SNAP-IN TERMINAL (4 TERMINAL)
BEISPIEL FÜR TEILENUMMERN
MERKMALE
◆Snap-In Terminal Types (2 Terminal & 4 Treminal)
◆ Has a snap-in terminal which can solder directly to a PCB
◆ Geeignet für elektronische Geräte mit Mittel- und Hochspannungskreisen
◆ Printed circuit board terminal snap-in type and lug terminal type available
