Kurze Einführung
Metall der CBDY-Serie- Festkörper-Tantal-Elektrolytkondensatoren mit Gehäuse und polaren axialen Anschlüssen zeichnen sich durch ihre geringe Größe aus, großer Betriebstemperaturbereich, stabile Leistungen, hohe Zuverlässigkeit und lange Lebensdauer, Die CBDY-Serie erfüllt die Anforderungen des chinesischen Nationalstandards GB 8583- 88, weit verbreitet in Instrumenten, Messgeräten und anderen elektronischen Geräten für militärische und zivile Anwendungen
Allgemeine Merkmale
Temperaturbereich: – 55℃～+125℃(> 85℃ mit Nennspannungs-Derating).
Kapazitätstoleranz:± 20% ,± 10%
DC-Leckage:20℃ lO≤0,01CrUr oder 0,5uA(je nachdem, welcher Wert größer ist)
Verlustfaktor (20℃): siehebar1
Temperatureigenschaften : Siehe Tabelle1

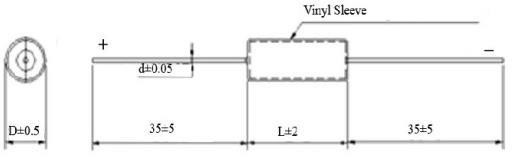

Zeichnung , Abmessungen und maximales Gewicht
| Fallcode | Gewicht max(G) | D±0,5(mm) | L±2 (mm) | d±0,1(mm) |
| 1 | 0.7 | 3.2 | 8 | 0.4 |
| 2 | 2.3 | 5 | 12 | 0.6 |
| 3 | 3.0 | 6 | 14 | 0.6 |
| 4 | 4.0 | 8 | 14 | 0.8 |
| 5 | 8.0 | 8 | 22 | 0.8 |
| 6 | 14.0 | 10 | 22 | 0.8 |
Notiz: Bei Umhüllung mit Kunststoff-Isoliermanschette, Maß D vergrößern 0 .8 mm und Längenzunahme 2 mm.
Keine minimale Kapazität, Nennspannung , Vol nehmen Derating
| Nennspannung | 6.3 |
10 |
16 |
25 |
32 | 40 | 63 | 75 | 100 |
| Spannungsreduzierung | 4 |
6.3 |
10 |
16 |
20 | 25 | 40 | 50 | 63 |
| Kapazitätscode ( μF) | 4 |
6.3 |
10 |
16 |
20 | 25 | 40 | 50 | 63 |
|
1.0 |
0.68 |
0.33 |
0.33 |
0.22 | 0.22 | 0.22 | 0.22 | 0.047 | |
|
1.5 |
1.0 |
0.47 |
0.47 |
0.33 | 0.33 | 0.33 | 0.33 | 0.068 | |
| 2.2 1.5 |
0.68 |
0.68 |
0.47 | 0.47 | 0.47 | 0.1 | |||
| 1 3.3 2.2 |
1.0 |
1.0 |
0.68 | 0.68 | 0.15 | ||||
|
4.7 |
3.3 |
1.5 |
1.5 |
1.0 | 1.0 | 0.22 | |||
|
6.8 |
4.7 |
2.2 |
2.2 |
1.5 | 0.33 | ||||
|
10 |
6.8 |
3.3 |
|||||||
|
15 |
10 |
4.7 |
3.3 |
2.2 | 1.5 | 0.68 | 0.47 | ||
|
22 |
15 |
6.8 |
4.7 |
3.3 | 2.2 | 1.0 | 0.68 | 0.47 | |
|
33 |
22 |
10 |
6.8 |
4.7 | 3.3 | 1.5 | 1.0 | 0.68 | |
|
47 |
33 |
15 |
10 |
6.8 | 4.7 | 2.2 | 1.5 | 1.0 | |
|
47 |
22 |
15 |
10 | 6.8 | 3.3 | 2.2 | 1.5 | ||
|
68 |
33 |
3.3 | |||||||
| 3 |
68 |
47 |
22 |
15 | 10 | 4.7 | 4.7 | ||
|
100 |
100 |
68 |
33 |
15 | |||||
|
150 |
50 |
100 |
47 |
22 | 22 | 6.8 | 2.2 | ||
|
220 |
68 |
33 | 33 | 10 | 3.3 | ||||
| 5 330 |
220 |
150 |
100 |
47 | 47 | 15 | |||
|
470 |
330 |
220 |
68 | 22 | |||||
|
680 |
470 |
330 |
150 |
100 | 68 | 33 | |||
|
1000 |
680 |
470 |
220 |
150 | 100 | 47 | |||
Merkmale
CBDY Serie Metall- Festkörper-Tantal-Elektrolytkondensatoren mit Gehäuse und polarer Axialrichtung
Leitungen zeichnen sich durch eine geringe Größe und einen breiten Betriebstemperaturbereich aus, stabile Leistungen, hohe Zuverlässigkeit und lange Lebensdauer,
Die CBDY-Serie erfüllt die Anforderungen des chinesischen Nationalstandards GB8583- 88, weit verbreitet in Instrumenten, Messgeräten und anderen
elektronische Geräte für militärische und zivile Anwendungen
RoHS-konform
