MERKMALE

Langlebig, 105° C, 5,000 Stundensicher
Kleinere Baugröße mit großem zulässigem Welligkeitsstrom
SlimType

Datenblatt-Für-High-Ripple-Elektrolytkondensatoren-▏5000Hrs-▏CADA.pdf (3257 Downloads )

SPEZIFIKATIONEN

Artikel	Leistung
Leben	bei 105 ° C 5,000 Std
Betriebstemp.	400V						420 ~ 450V
	-40 °C ~ +105 ° C						-25 °C ~ +105 ° C
Kapazitätstoleranz	+20% (bei 120Hz, 20 °C)
Leckstrom (bei 20 ° C)	Zeit		nach 5 Minuten
	Leckstrom		Lebenslauf < 1,000 I = 0,03 CV + 15(µA)					Lebenslauf > 1,000 I = 0,02CV+25 ( A)
	Wobei C = Nennkapazität in µF. V = Nenn-DC-Arbeitsspannung in V.
Verlustfaktor (Tan δ bei 120 Hz, 20° C)	Nennspannung		400	420	450
	Tan δ (max)		0.24	0.24	0.24
Eigenschaften bei niedrigen Temperaturen (bei 120Hz)	Das Impedanzverhältnis darf die in der folgenden Tabelle angegebenen Werte nicht überschreiten.
	Nennspannung				400	420	450
	Impedanz	Z (-25° C) / Z (+20 ° C)			5	6	6
	Verhältnis	Z (-40° C) / Z (+20° C)			6	—	—
Lastlebensdauertest	Testzeit			5,000 Std
	Kapazitätsänderung			Innerhalb + 20% des Anfangswertes
	Verlustfaktor			Weniger als 200% von angegebenem Wert
	Leckstrom			Innerhalb des angegebenen Wertes
	* Die oben genannten Spezifikationen müssen erfüllt sein, wenn die Kondensatoren wiederhergestellt sind 20 °C nach Anlegen der Nennspannung mit Nennwelligkeitsstrom für 5,000 Uhr um 105 ° C.
	Testzeit			1,000 Std.
Haltbarkeitstest	Kapazitätsänderung			Innerhalb + 20% des Anfangswertes
	Verlustfaktor			Weniger als 200% von angegebenem Wert
	Leckstrom			Innerhalb des angegebenen Wertes
	* Die oben genannten Spezifikationen müssen erfüllt sein, wenn die Kondensatoren wiederhergestellt sind 20 °C nach der Einwirkung 1,000 Uhr um 105 °C ohne angelegte Spannung. Es ist die Nennspannung anzulegen vor den Messungen an die Kondensatoren angeschlossen werden. (Siehe JIS C 5101-4 4.1).
Welligkeitsstrom & Frequenzmultiplikatoren	Freq. (Hz)		60	120	500	1k	10k auf
	Multiplikatoren		0.80	1.00	1.25	1.40	1.50
Andere Standards	JIS C 5101-4

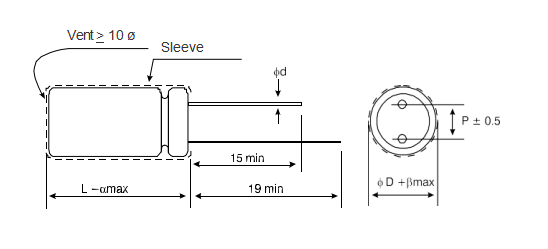

ABMESSUNGEN Einheit: mm

φD	10	12.5	16	18
P	5.0	5.0	7.5	7.5
φd	0.6		0.8
A	2.0
R	0.5

ABMESSUNGEN & ZULÄSSIG WELLE AKTUELL

V. Gleichstrom	Kappe. (µF)	10F			12.5F			16F			18F
		φD x L	Welligkeitsstrom		φD x L	Welligkeitsstrom		φD x L	Welligkeitsstrom		φD x L	Welligkeitsstrom
		φD x L	120 Hz	100kHz	φD x L	120 Hz	100kHz	φD x L	120 Hz	100kHz	φD x L	120 Hz	100kHz
400V (2G)	33	10 X 35	320	480
	39	10 X 40	380	570	12.5 X 30	380	570
	47	10 X 45	425	638
	56	10 X 50	490	735	12.5 X 35	475	713
	68				12.5 X 40	550	825	16 X 31.5	530	795
	82				12.5 X 45	615	923	16 X 35.5	605	908
	100				12.5 X 50	690	1,035	16 X 40	740	1,110
	120							16 X 45	795	1,193	18 X 36	730	1,095
	150							16 X 50	865	1,300	18 X 45	910	1,365
420V (2P)	33	10 X 40	350	525
	39	10 X 45	390	585	12.5 X 30	380	570
	47	10 X 50	445	668	12.5 X 35	410	615
	56				12.5 X 40	490	735	16 X 31.5	475	713
	68				12.5 X 45	560	840	16 X 35.5	550	825
	82				12.5 X 50	625	938	16 X 40	630	945
	100							16 X 45	750	1,125	18 X 36	675	1,013
	120							16 X 50	865	1,298	18 X 40 18 X 45	810 825	1,238 1,215
	150										18 X 45 18 X 50	950 950	1,425 1,425
450V (2W )	33	10 X 45	315	475	12.5 X 30	350	525
	39	10 X 50	360	545	12.5 X 35	400	600
	47				12.5 X 40	425	683	16 X 31.5	455	683
	56				12.5 X 45	500	750	16 X 35.5	560	750
	68				12.5 X 50 12.5 X 50	540 625	810 938	16 X 40 16 X 35.5	590 530	885 795
	82							16 X 45	675	1,013	18 X 36 18 X 32	645 585	968 875
	100							16 X 50	785	1,178	18 X 40 18 X 36	740 685	1,110 1,025
	120										18 X 45 18 X 40	825 790	1,238 1,185
	150										18 X 50	950	1,425

MERKMALE
◆ Lange Lebensdauer,105° C,5,000Stunden garantiert
◆ Kleinere Baugröße mit großem zulässigem Rippelstrom
◆ SlimType

◆ Rohs-konform
