Allgemeine Elektrolytkondensatoren ▏105 ℃▏400 ~ 450 V ▏CAFA

MERKMALE

Langlebig, 105 ℃, 2,000 Stunden garantiert
Smaller size with large permissible ripplecurrent
SlimType

Datasheet-For-General-Electrolytic-Capacitors-▏105-℃▏400450V-▏CAFA.pdf (3989 Downloads )

SPEZIFIKATIONEN

Artikel	Leistung
Leben	bei 105 ° C 2000 Std
Betriebstemp	400V				420 ~ 450V
	-40 °C ~ +105 ° C				-25 °C ~ +105 ° C
Kapazitätstoleranz	+20% (bei 120Hz, 20 ° C)
Leckstrom (bei 20 ° C)	Zeit		nach 5 Minuten
	Leckstrom		Lebenslauf < 1,000 I = 0,03 CV + 15(µA)			Lebenslauf > 1,000 I = 0,02CV+25 (µA)
	Wobei C = Nennkapazität in µF. V = Nenn-DC-Arbeitsspannung in V
Verlustfaktor (Tan δ bei 120 Hz, 20° C)	Nennspannung		400	420	450
	Tan δ (max)		0.24	0.24	0.24
Niedrige Temperatur Eigenschaften (bei 120Hz)	Das Impedanzverhältnis darf die in der folgenden Tabelle angegebenen Werte nicht überschreiten
	Nennspannung			400	420	450
	Impedanz	Z (-25° C) / Z (+20 ° C)		5	6	6
	Verhältnis	Z (-40° C) / Z (+20° C)		6	—	—
Lastlebensdauertest	Testzeit		2,000 Std
	Kapazitätsänderung		Innerhalb + 20% des Anfangswertes
	Verlustfaktor		Weniger als 200% von angegebenem Wert
	Leckstrom		Innerhalb des angegebenen Wertes
	* Die oben genannten Spezifikationen müssen erfüllt sein, wenn die Kondensatoren wiederhergestellt sind 20 °C nach Anlegen der Nennspannung mit Nennwelligkeitsstrom für 2,000 Uhr um 105 ° C
	Testzeit		1,000 Std.
Haltbarkeitstest	Kapazitätsänderung		Innerhalb + 20% des Anfangswertes
	Verlustfaktor		Weniger als 200% von angegebenem Wert
	Leckstrom		Innerhalb des angegebenen Wertes
	* The above specifications shall be satisfied when the capacitors are restored to 20 °C after exposing them for 1,000 Uhr um 105 °C ohne angelegte Spannung. Vor den Messungen muss die Nennspannung an die Kondensatoren angelegt werden. (Siehe JIS C 5101-4 4.1)
Welligkeitsstrom & Frequenzmultiplikatoren	Freq. (Hz)		60	120	500	1k	10k auf
	Multiplikatoren		0.80	1.00	1.25	1.45	1.50
Andere Standards	JIS C 5101-4

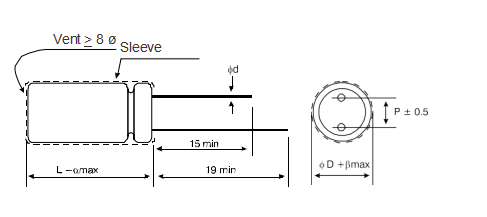

ABMESSUNGEN

Einheit: mm

φD	8	10	12.5	16	18
P	3.5	5.0	5.0	7.5	7.5
φd	0.6			0.8
A	2.0
R	0.5

ABMESSUNGEN & ZULÄSSIG WELLE AKTUELL

V. Gleichstrom	Kappe . (µF )	8F			10F			12.5F			16F			18F
		φD x L	Welligkeitsstrom		φ D x L	Welligkeitsstrom		φ D x L	Welligkeitsstrom		φ D x L	Welligkeitsstrom		φ D x L	Welligkeitsstrom
		φD x L	120 Hz	100kHz	φ D x L	120 Hz	100kHz	φ D x L	120 Hz	100k Hz	φ D x L	120 Hz	100kHz	φ D x L	120 Hz	100kHz
400V (2G)	15	8 X 30	190	285
	22	8 X 35	250	375
	27	8 X 40	300	450	10 X 30	245	370
	33	8 X 45	350	525	10 X 35	295	445
	39	8 X 50	390	585	10 X 40	345	515
	47				10 X 45	400	600
	56				10 X 50	450	675	12.5 X 30	470	705
	68							12.5 X 35	540	810
	82							12.5 X 40	620	930
	100
	120										16 X 35.5 16 X 40	800 840	1,200 1,260
	150										16 X 45	940	1,410
	180										16 X 50	1050	1,575	18 X 40	1,060	1,590
	220													18 X 45	1,200	1,800
420V (2P)	15	8 X 30	195	293
	22	8 X 35	255	383
	27	8 X 45	320	480	10 X 30	245	370
	33	8 X 50	370	555	10 X 35	295	445
	39				10 X 40	345	515
	47				10 X 45	400	600
	56				10 X 50	450	675	12.5 X 30	470	705
	68							12.5 X 35	540	810
	82							12.5 X 45	630	945
	100							12.5 X 50	730	1,095	16 X 35.5	730	1,095
	120										16 X 40	840	1,260
	150										16 X 45	940	1,410	18 X 35.5	920	1,380
	180										16 X 50	1,050	1,575	18 X 40	1,060	1,590
	220													18 X 50	1,220	1,830
450V (2W)	15	8 X 30	195	293
	22	8 X 40	270	405	10 X 30	225	330
	27	8 X 45	320	480	10 X 35	265	400
	33	8 X 50	370	555	10 X 40	315	475
	39				10 X 45	360	545
	47				10 X 50	420	625	12.5 X 30	430	645
	56							12.5 X 35	490	735
	68							12.5 X 40	560	840
	82							12.5 X 45	630	945
	100							12.5 X 50	730	1,095	16 X 35.5	730	1,095
	120										16 X 45	840	1,260	18 X 35.5	820	1,230
	150										16 X 50	980	1,470	18 X 40	970	1,455
	150													18 X 45	995	1,490
	180													18 X 45	1,090	1,635
	180													18 X 50	1,140	1,710

BEISPIEL FÜR TEILENUMMERN

CAFA 560 M 2G BK 125 300

MERKMALE
◆  Langlebig, 105 ℃,2,000Stunden garantiert
◆  SlimType

◆ Rohs-konform
