Hochtemperatur -Glimmerkondensator | 175℃| CGBB

Besonderheit

Verwendung des besten Glimmerpapiers 511 als Material,Eintauchen von Hochtemperatur-Epoxidharz.
Da der hohe Isolationswiderstand,niedriger Koeffizient,gute Hochfrequenzleistung.
Sehr niedriger Verlustfaktor <5×10-3 (Mindestens 1×10-4).
Sehr stabil bei hohen Temperaturen, kleine Kapazitätstoleranz.
Nach 15 Jahren Lagerung, Kapazitätsänderung nicht über ±1 %.

Anwendung

Die Glimmerkondensatoren der Serie JINPEI CGBB sind für Hochfrequenz geeignet,Hochspannung,hohe Temperatur,großer Stromkreis. Wie eine Hochfrequenz-Rückkopplungsschaltung,Hochfrequenz-Resonanzkreis und Impulskreis usw.
Weit verbreitet im Satellitenbereich,Luft- und Raumfahrt,Schiff,medizinische Ausrüstung,Öl-Bohrlochausrüstung, Schweißgerät,Metallurgieausrüstung usw.

Allgemein Eigenschaften

Temperaturbereich: -55℃~+175℃

Kapazitätstoleranz: ±3 %, ±5 %, ±10 %

Relative Luftfeuchtigkeit: bei +40℃ können 95~98% betragen

Atmosphärendruck: 4x104Pa

Vibration: Frequenz 20~200Hz, Beschleunigung: 2.7~4,5g

Arbeitsspannung: 2500V

DC-Prüfspannung: Nach halten 1 Stunde bei +150℃,Laden der 1,5-fachen Arbeitsspannung 1 Minute,kein Durchschlag und kein Überschlag.

Isolationswiderstand(R): normales Klima

Kapazität C ≥ 0,1 μF R≥1000 MΩ

Kapazität C< 0,1μF R>5000MΩ

Temperatur Eigenschaften

Danach bei +175℃ aufbewahren 1 Stunde,Kapazitätsänderung nicht über ±10 %, Isolationswiderstand R > 500 MΩ,Verlustfaktor: tgδ≤5×10-3(1KHz), Pass D.C. Nennspannungsprüfung.

Danach bei -55℃ aufbewahren 1 Stunde,Kapazitätsänderung nicht über ±7 %, Isolationswiderstand R > 500 MΩ, Verlustfaktor: tgδ≤5×10-3(1KHz), Pass D.C. Nennspannungsprüfung.

Danach bei +40℃ aufbewahren, relative Luftfeuchtigkeit 95~98 % 48 Std., Kapazitätsänderung nicht über ±5 %, Isolationswiderstand R > 500 MΩ,Verlustfaktor: tgδ≤5×10-3(1KHz), Pass D.C. Nennspannungsprüfung.

Danach bei +195℃~+200℃ aufbewahren 96 Std., Kapazitätsänderung nicht über ±10 %, Isolationswiderstand R > 500 MΩ,Verlustfaktor: tgδ≤6×10-3(1KHz), Pass D.C. Nennspannungsprüfung.

Nach Vibrationstest, Kapazitätsänderung nicht über ±5 %

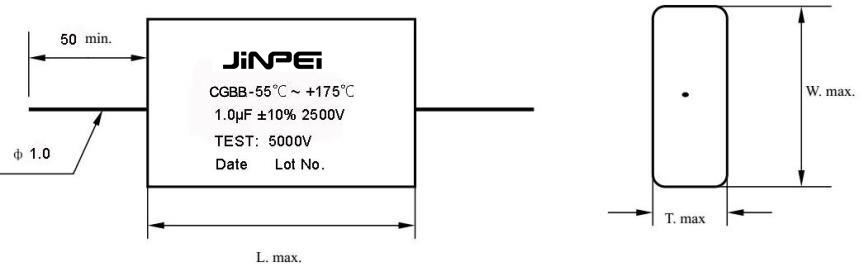

Abmessungen: Einheit:

TEILENUMMER BEISPIEL

EINFÜHRUNG
◆Die Glimmerkondensatoren der Serie JINPEI CGBB sind für Hochfrequenz geeignet,Hochspannung,hohe Temperatur,großer Stromkreis. Wie eine Hochfrequenz-Rückkopplungsschaltung,Hochfrequenz-Resonanzkreis und Impulskreis usw.
◆Weit verbreitet im Satellitenbereich,Luft- und Raumfahrt,Schiff,medizinische Ausrüstung,Öl-Bohrlochausrüstung,
Schweißgerät,Metallurgieausrüstung usw.
