Hochwellige Elektrolytkondensatoren ▏8.000 ~ 10.000 Stunden ▏Cadd
MERKMALE
105℃, 8,000 ~ 10,000 Stunden garantiert
Suitable for switching power supplies, UPS, Ballast
Smallersize with large permissibleripple current
RoHS-konform
105℃, 8,000 ~ 10,000 Stunden garantiert
Suitable for switching power supplies, UPS, Ballast
Smallersize with large permissibleripple current
RoHS-konform
SPEZIFIKATIONEN
| Artikel | Leistung | |||||||||||
| Rated Voltage Range | 160 ~ 400V | 450V | ||||||||||
| Betriebstemperaturbereich | -40°C ~ +105°C | -25°C ~ +105°C | ||||||||||
| Kapazitätstoleranz | +20% (bei 120Hz, 20° C) | |||||||||||
|
Leckstrom (bei 20 ° C) |
Zeit | nach 1 Minute | nach 5 Minuten | |||||||||
| Leckstrom | Lebenslauf < 1000 | Lebenslauf > 1000 | Lebenslauf < 1000 | cv > 1000 | ||||||||
| I = 0.1CV + 40 (µA) | I = 0,04 CV + 100 (µA) | I = 0,03 CV + 15 (µA) | I = 0.02cv + 25 (µA) | |||||||||
| Wobei C = Nennkapazität in µF. V = Nenn-DC-Arbeitsspannung in V. | ||||||||||||
| Verlustfaktor
(Tan δ bei 120 Hz, 20 ° C) |
Nennspannung | 200 | 250 | 350 | 400 | 450 | ||||||
| Tan δ (max) | 0.20 | 0.20 | 0.24 | 0.24 | 0.24 | |||||||
|
Niedrige Temperatur Eigenschaften (bei 120Hz) |
Das Impedanzverhältnis darf die in der folgenden Tabelle angegebenen Werte nicht überschreiten. | |||||||||||
| Nennspannung | 200 | 250 | 350 | 400 | 450 | |||||||
| Impedanz
Verhältnis |
Z (-25) / Z (+20° C) | 3 | 3 | 5 | 5 | 6 | ||||||
| Z (-40) / Z (+20° C) | 6 | 6 | 6 | 6 | – | |||||||
|
Lastlebensdauertest |
Testzeit | 8,000 hrs for ΦD = 10mm; 10,000 Stunden für ΦD >12.5mm | ||||||||||
| Kapazitätsänderung | Innerhalb + 20% des Anfangswertes | |||||||||||
| Verlustfaktor | Weniger als 200% von angegebenem Wert | |||||||||||
| Leckstrom | Innerhalb des angegebenen Wertes | |||||||||||
| * The above specifications shall be satisfied when the capacitors are restored to 20°C after the rated voltage applied with rated ripple
current for 8,000 Std / 10,000 Stunden bei 105°C. |
||||||||||||
|
Haltbarkeitstest |
Kapazitätsänderung | Innerhalb + 20% des Anfangswertes | ||||||||||
| Verlustfaktor | Weniger als 200% von angegebenem Wert | |||||||||||
| Leckstrom | Weniger als 500% von angegebenem Wert | |||||||||||
| * Die oben genannten Spezifikationen müssen erfüllt sein, wenn die Kondensatoren nach längerer Einwirkung wieder auf 20 °C erwärmt werden 1,000 Stunden bei 105°C ohne angelegte Spannung. Vor den Messungen muss die Nennspannung an die Kondensatoren angelegt werden
(Siehe JIS C 5102). |
||||||||||||
|
Welligkeitsstrom & Frequenzmultiplikatoren |
Freq. (Hz)
ΦD (mm) |
120 |
1k |
10k |
100k
hoch |
|||||||
| 10 | 0.25 | 0.61 | 0.88 | 1.0 | ||||||||
| 12.5 ~ 18 | 0.35 | 0.66 | 0.89 | 1.0 | ||||||||
| Andere Standards | JIS C 5101-4 | |||||||||||

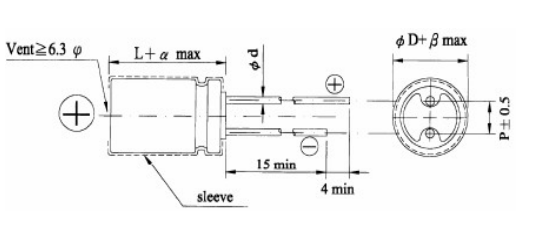

ABMESSUNGEN Einheit: mm
| jD | 10 | 12.5 | 16 | 18 |
| P | 5.0 | 7.5 | ||
| j d | 0.6 | 0.8 | ||
| A | 1.5 | |||
| B | 0.5 | |||
ABMESSUNGEN & ZULÄSSIG WELLE AKTUELL Welligkeitsstrom: mA/rms at 105°C
| V.D. C
Artikel |
160V (2C) | 200V (2D) | 250V (2E) | ||||||
|
jD x L |
Welligkeitsstrom |
jD x L |
Welligkeitsstrom |
jD x L |
Welligkeitsstrom | ||||
|
µF |
120Hz | 100kHz | 120Hz | 100kHz | 120Hz | 100kHz | |||
| 10 | 10 X 16 | 125 | 315 | 10 X 16 | 125 | 315 | 10 X 20 | 140 | 350.00 |
| 22 | 10 X 20 | 200 | 500 | 10 X 20 | 200 | 500 | 10 X 20 | 200 | 500 |
| 33 | 10 X 20 | 250 | 625 | 10 X 20 | 260 | 650 | 12.5 X 20 | 320 | 800 |
| 47 | 10 X 20 | 300 | 750 | 12.5 X 20 | 390 | 975 | 12.5 X 20 | 390 | 975 |
| 68 | 12.5 X 20 | 470 | 1175 | 12.5 X 20 | 470 | 1175 | 16 X 20 | 520 | 1300 |
| 82 | 12.5 X 20 | 510 | 1275 | 16 X 20 | 550 | 1375 | 16 X 20 | 550 | 1,375 |
| 100 | 12.5 X 25 | 620 | 1,395 | 16 X 20 | 630 | 1,420 | 16 X 25 | 680 | 1,530 |
| 16 X 20 | 630 | 1,420 | |||||||
| 150 | 16 X 20 | 770 | 1,735 | 16 X 25 | 840 | 1,890 | 18 X 25 | 860 | 1,935 |
| 220 | 16 X 25 | 1,020 | 2,295 | 18 X 25 | 1,050 | 2,365 | 18 X 31.5 | 1,130 | 2545 |
| 330 | 18 X 31.5 | 1,390 | 3,130 | 18 X 35.5 | 1,430 | 3,220 | |||
| V.D. C
Artikel µF |
350V (2V) | 400V (2G) | 450V (2W) | ||||||
| jD x L | Welligkeitsstrom | jD x L | Welligkeitsstrom | jD x L | Welligkeitsstrom | ||||
| 120Hz | 100kHz | 120Hz | 100kHz | 120Hz | 100kHz | ||||
| 6.8 | 10 X 16 | 110 | 275 | 10 X 16 | 110 | 275 | 10 X 20 | 110 | 275 |
| 10 | 10 X 20 | 140 | 350 | 10 X 20 | 140 | 350 | 12.5 X 20 | 180 | 450 |
| 22 | 12.5 X 20 | 260 | 650 | 12.5 X 20 | 260 | 650 | 16 X 20 | 290 | 725 |
| 33 | 16 X 20 | 360 | 900 | 16 X 20 | 360 | 900 | 16 X 25 | 390 | 975 |
| 18 X 20 | 380 | 950 | |||||||
| 47 | 16 X 20 | 430 | 1,075 | 16 X 25 | 470 | 1,175 | 18 X 25 | 480 | 1,200 |
| 18 X 20 | 450 | 1,125 | |||||||
| 68 | 16 X 25 | 560 | 1,400 | 18 X 25 | 585 | 1,465 | 18 X 31.5 | 630 | 1,575 |
| 18 X 20 | 550 | 1,375 | |||||||
| 82 | 18 X 25 | 610 | 1,525 | 18 X 25 | 610 | 1,525 | 18 X 35.5 | 715 | 1,785 |
| 100 | 18 X 25 | 700 | 1,575 | 18 X 31.5 | 765 | 1,720 | 18 X 40 | 800 | 1,800 |
| 120 | 18 X 31.5 | 830 | 1,865 | 18 X 35.5 | 865 | 1,945 | |||
| 150 | 18 X 35.5 | 960 | 2,160 | 18 X 40 | 985 | 2,215 | |||
MERKMALE
◆ 105℃,8,000~10,000hours assured
◆ Suitable fors witching powers upplies,UPS, Ballast
◆ Kleinere Baugröße mit großem zulässigem Rippelstrom
◆ Rohs-konform
