SMD-Aluminium-Elektrolytkondensatoren ▏125℃ Hochtemperatur ▏CAMA
MERKMALE
High Temperature Range up to +125°C
For automobile modules and other high temperature applications
RoHS-konform
High Temperature Range up to +125°C
For automobile modules and other high temperature applications
RoHS-konform
SPEZIFIKATIONEN
| Artikel | Leistung | |||||||||
| Betriebstemperaturbereich | 10 ~ 50V | |||||||||
| 40 °C ~ +125 ° C | ||||||||||
| Kapazitätstoleranz | +20% | |||||||||
| Leckstrom (bei 20 ° C) | I = 0,03CV oder 4 (µA) je nachdem, welcher Wert größer ist (nach 1 Minute) Where C
= rated capacitance in µF. V = Nenn-DC-Arbeitsspannung in V. |
|||||||||
| Verlustfaktor (Tan δ bei 120 Hz, 20 ° C) | Bewertet
Stromspannung |
10 | 16 | 25 | 35 | 50 | ||||
| Tan δ (max) | 0.32 | 0.24 | 0.21 | 0.18 | 0.18 | |||||
|
Eigenschaften bei niedrigen Temperaturen (bei 120Hz) |
Das Impedanzverhältnis darf die in der folgenden Tabelle angegebenen Werte nicht überschreiten. | |||||||||
| Nennspannung | 10 | 16 | 25 | 35 | 50 | |||||
| Impedanz
Verhältnis |
Z (-40 ° C)/Z(+20 ° C) | 5 | 4 | 3 | 3 | 3 | ||||
|
Lastlebensdauertest |
Testzeit | 1,000 Std | ||||||||
| Kapazitätsänderung | Innerhalb +30% des Anfangswertes | |||||||||
| Verlustfaktor | Weniger als 300% von angegebenem Wert | |||||||||
| Leckstrom | Innerhalb des angegebenen Wertes | |||||||||
| * Die oben genannten Spezifikationen müssen erfüllt sein, wenn die Kondensatoren wiederhergestellt sind 20 °C after the rated
angelegte Spannung 1,000 Uhr um 125 ° C |
||||||||||
| Haltbarkeitstest | Testzeit: 1,000 Std; Die übrigen Punkte sind die gleichen wie beim Lastlebensdauertest. | |||||||||
| Andere Standards | JIS C 5101-1, -18 | |||||||||
DIMENSION & ZULÄSSIGER WELLIGKEITSSTROM
Dimension: φD x L(mm)
Ripple Current mA/rms at 120KHz, 125° C
| V.dc | 10V (1A) | 16V (1C) | 25V (1E) | 35V (1V) | 50V (1H) | ||||||
| µF | Inhalt | T x L | mA | T x L | mA | T x L | mA | T x L | mA | T x L | mA |
| 33 | 330 | 6.3 X 5.7 | 50 | 6.3 X 5.7 | 50 | 6.3 X 7.7 | 70 | 8 X 10 | 130 | ||
| 47 | 470 | 6.3 X 5.7 | 70 | 6.3 X 7.7 | 70 | 8 X 6.5 | 75 | 8 X 10 | 130 | ||
| 100 | 101 | 8.0 X 6.5 | 78 | 8 X 6.5 | 75 | 8 X 10 | 134 | 10 X 10 | 182 | 12.5 X 13.5 | 357 |
| 220 | 221 | 8.0 X 10 | 131 | 10 X 10 | 181 | 10 X 10 | 181 | 12.5 X 13.5 | 357 | 12.5 X 16 | 401 |
| 330 | 331 | 8.0 X 10 | 131 | 12.5 X 13.5 | 480 | 12.5 X 13.5 | 480 | 16 X 16.5 | 650 | 16 X 16.5 | 652 |
| 470 | 471 | 12.5 X 13.5 | 480 | 12.5 X 13.5 | 480 | 12.5 X 13.5 | 480 | 16 X 16.5 | 650 | ||
| 680 | 681 | 12.5 X 13.5 | 480 | 12.5 X 13.5 | 480 | 12.5 X 16 | 585 | 16 X 16.5 | 650 | ||
| 1,000 | 102 | 12.5 X 16 | 585 | 12.5 X 16 | 589 | 16 X 16.5 | 650 | 18 X 16.5 | 855 | ||

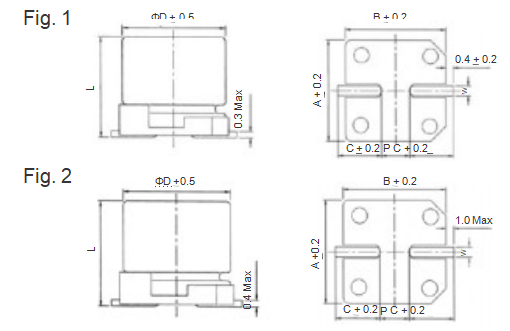

PAD-ABSTAND UND DURCHMESSER
| ΦD | L | A | B | C | W | P±0.2 | Feige.
NEIN. |
| 8 | 10.0 + 0.5 | 8.4 | 8.4 | 3.0 | 0.7 Zu 1.1 | 3.1 | 1 |
| 10 | 10.0 + 0.5 | 10.4 | 10.4 | 3.3 | 0.7 Zu 1.1 | 4.7 | 1 |
| 12.5 | 13.0 + 0.5 | 12.8 | 12.8 | 4.9 | 1.1 Zu 1.4 | 4.2 | 2 |
| 12.5 | 16.0 + 0.5 | 12.8 | 12.8 | 4.9 | 1.1 Zu 1.4 | 4.2 | 2 |
| 16 | 16.5 + 0.5 | 16.3 | 16.3 | 5.8 | 1.1 Zu 1.4 | 6.0 | 2 |
BEISPIEL FÜR TEILENUMMERN
CAMA 221 M 1A TR 080 100
