SMD Aluminium Elektrolytkondensatoren ▏105℃ 2.000Hrs ▏Niddereg ESR ▏CAHA
FONTassementer
105° C, 2000 Stonnen assuréiert
Niddereg Impedanz
Ersetzt RVHSeries
RoHS konform
105° C, 2000 Stonnen assuréiert
Niddereg Impedanz
Ersetzt RVHSeries
RoHS konform
Spezifikatioune
| Artikel iwwert d'Säit | Performech | |||||||||
| Operatioun Temp. Range | -55°C ~ + 105° C | |||||||||
| Trimitatanz Toleranz | ± 20% (120Hz, 20° C) | |||||||||
| Leckaktuell (bei 20°C) | I=0.01CV oder 3µA (wat och ëmmer méi grouss ass) no 2 Minutten, wou C = Bewäert Kapazitéit an µF V = Bewäert DC Aarbechtsvolt | |||||||||
| Dissipization Faktor
Tanδ op 120 Hz, 20° C |
Bewäert Spannung | 6.3 | 10 | 16 | 25 | 35 | ||||
| Tanδ (max) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | |||||
| Bewäert Spannung | 6.3 | 10 | 16 | 25 | 35 | |||||
| Niddreg Temperatur
Charakteristiken (an 120 Hz) |
Impedanz Verhältnis |
Z(-25° C) /Z(+20° C) | 4 | 3 | 2 | 2 | 2 | |||
| Z(-40° C) /Z(+20° C) | 8 | 5 | 4 | 3 | 3 | |||||
|
Liewen Test |
Test Zäit |
Lueden Liewen Regal Liewen | ||||||||
| 2000 Hrs | 1000 Hrs | |||||||||
| Kapazitéit änneren | Bannent ± 20% vum initialen Wäert | Innerhalb ± 20% vun initial Wäert | ||||||||
| Dissipization Faktor | Manner wéi 200% vum spezifizéierte Wäert | Manner wéi 200% vum spezifizéierte Wäert | ||||||||
| Leckaktuell | Bannent spezifizéierte Wäert | Bannent spezifizéierte Wäert | ||||||||
| Test Konditiounen | 20° C (no nominéiert Spannung ugewannt 2000 Stonnen kl
105° C |
20°C (no Stockage fir 1000 Stonnen bei 105°C
ouni Spannung) |
||||||||
| Ripple Strom & Frequenz Multipiers | Vdc(VR) Frequenz. (Hz) | 50,60 | 120 | 1K St | 10K op | |||||
| 6.3 ~ 35 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||
| Standarden | Erfëllt Charakteristesch W vum JIS C 5141 | |||||||||
DIMENSIOUN, IMPEDANCE & PERMISEBEL RIPPLE AKTUELL
Ripple Strom mA/rms um 120 Hz, 105° C
Impedanz : an 100K Hz, 20ºC
| Vdc
μF Inhalter |
6.3VR (0Jin) | 10VR (1A K)) | 16VR (1C) | 25VR (1E) | 35VR (1VR) | |||||||||||
| φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | ||||||||||||
| 47 | 470 | 8 x 10 | 0.45 | 369 | ||||||||||||
| 100 | 101 | 8 x 10 | 0.45 | 369 | 10 x 10 | 0.25 | 553 | |||||||||
| 150 | 151 | 8 x 10 | 0.45 | 369 | ||||||||||||
|
220 |
221 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | |||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
|
330 |
331 |
8 x 10 |
0.45 |
369 |
553 | 10 x 10 | 0.25 | 553 | ||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 470 | 471 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | 8 x 10 | 0.45 | 369 | ||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 820 | 821 | 10 x 10 | 0.25 | 553 | ||||||||||||
| 1000 | 102 | 10 x 10 | 0.25 | 553 | ||||||||||||

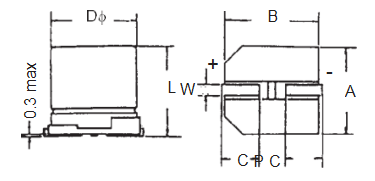

PAD SPACING AN DIAMETER
| φD±0,5 | L | A ± 0,2 | B±0,2 | C±0,2 | W-W | P±0,2 |
| 8 | 10± 0,5 | 8.4 | 8.4 | 3.0 | 0.7 zu 1.1 | 3.1 |
| 10 | 10± 0,5 | 10.4 | 10.4 | 3.3 | 0.7 zu 1.1 | 4.7 |
Deel Zuel Beispill
WÉINI 470 M 1VTR 080100
FONTassementer
◆ 105°C, 2000 Stonnen assuréiert
◆ Niddereg Impedanz
◆ RoHS kompatibel
