Axial Lead naass Tantalum Fäegkeeten ▏halel versiegelt |CBDA
CBDA Series half-sealed tubular wet tantalum electrolytic capacitors
Mat polare axial Leads sinn a kleng Gréisst charakteriséiert, niddereg DC Leckage, stabil an excellent Leeschtunge, héich Zouverlässegkeet a laang Liewen. CBDA
Serie entsprécht den Ufuerderunge vum Chinese Elektronesche Industriestandard SJ / T10030-91,
wäit benotzt an elektronesch Ausrüstung fir militäresch an zivil Uwendungen wéi Telekommunikatioun, Raumfaart a Loftfaart.
Allgemeng Charakteristiken
Operatioun Temperatur Beräich: -55X3 ~+125<0(>85<0 mat nominell Spannung derating)
Kapazitéitsberäich: 1 uF~3300uF
Trimitatanz Toleranz: ± 20%, ± 10%
Spannung: 6.3V~125V
DC Leckage: op +20cC, 10^0.001 CRVRR oder 1 卩 A(Wat och ëmmer méi grouss ass);
at +85P and +125P, I0W0.0080 CRVRRoder 8 卩 A(Wat och ëmmer méi grouss ass)

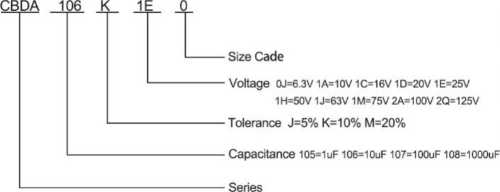

Deel Zuel Beispill

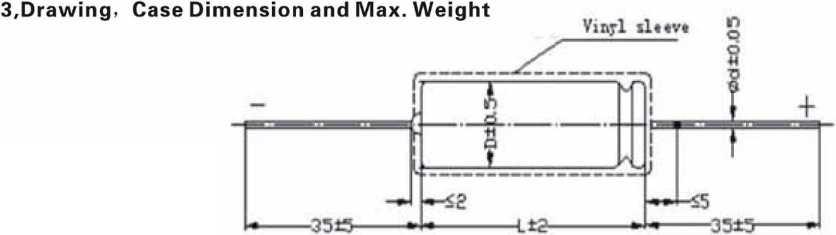

| CODE CODEN | Max. Gewiicht(g) | D±0.5 ( mm ) | L±2 ( mm ) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |
Nominell Kapazitéit, Bewäert Spannung. Spannung derating,Case size and General Characteristics
| Bewäert Spannung | Spannung derating | Case size | Kapazitéit (mF) | DF(%)Max 25C85C125幻 | lmpedance( Q) -55P 100HZ |
| 6.3 | 4 | 0 | 1.0 | 6 | 1800 |
| 0 | 1.5 | 6 | 1400 | ||
| 0 | 2.2 | 6 | 1100 | ||
| 0 | 3.3 | 6 | 700 | ||
| 0 | 4.7 | 6 | 500 | ||
| 0 | 6.8 | 8 | 350 | ||
| 0 | 10 | 8 | 260 | ||
| 0 | 15 | 10 | 200 | ||
| 0 | 22 | 10 | 180 |
Fonctiounen
CBDA Series half-sealed tubular wet tantalum electrolytic capacitors
Mat polare axial Leads sinn a kleng Gréisst charakteriséiert,
niddereg DC Leckage, stabil an excellent Leeschtunge, héich Zouverlässegkeet a laang Liewen.
CBDA Series meets the requirements of Chinese Electronic industry standard SJ/T10030-91, wäit benotzt an elektronesch Ausrüstung fir militäresch an zivil Uwendungen wéi Telekommunikatioun, Raumfaart a Loftfaart.
RoHS konform
