Radial Leads Multilayer Keramabonempfroit | CCBA
FONTassementer
◆ Déi breetste Gamme vun der Industrie- 0.47pF bis 10uF, Toleranzen zu 1%
◆ Raumspuerend Radial Leaddesign
◆ COG (NPO), X7R, Z5U an Y5V Temperatur Koeffizienten
◆Tape a Reel Verpackung verfügbar
◆ Standard Industrie Gréissten
◆ Héichspannungsmodeller verfügbar
◆ Ausgeschnidden a geformt Leads verfügbar
DIMENSIOUNEN
| Jinpei Typ | L Max. | H Max. | T Max. | LS ±.024 [0.6] |
| CCBA15 | .165 [4.2] | .150 [3.81] | .150 [3.81] | .100 [2.5] |
| CCBA17 | .150 [3.81] | .150 [3.81] | .150 [3.81] | .200 [5.0] |
| CCBA20 | .200 [5.08] | .200 [5.08] | .150 [3.81] | .100 [2.5] |
| CCBA22 | .200 [5.08] | .200 [5.08] | .150 [3.81] | .200 [5.0] |
| CCBA 30 | .300 [7.62] | .217 [5.5] | .150 [3.80] | .200 [5.0] |
| CCBA40 | .413 [10.5] | .394 [10] | .165 [4.2] | .217 [5.5] |
| * CCBA50 | .492 [12.5] | .433 [11] | .165 [4.2] | .295 [7.5] |

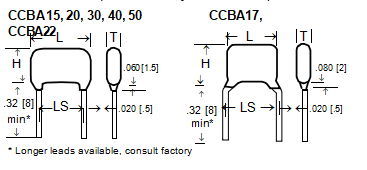

Kierper STYLE (zousätzlech Stiler verfügbar)
DIELECTRIC Charakteristiken (typesch)
| ITEM | (NPO N) | X7R B | Y5V F (Z5U M) 2 |
| Kap. Range, Wäerter vun E12 | 0.47 pf- 0.1uF | 330 pf – 1uF | 1,000 pF -10uF |
| Trimitatanz Toleranz | <10pf: ±.1pF, .25pf, .5pf (std)
³10pF: ± 1%, ± 2%, ± 5%(std), ± 10% |
± 5%, ± 10% (std),
± 20% |
± 20% (std), +80/- 20% |
| Operatioun Temperatur Beräich | -55°C bis +125°C | -55°C bis +125°C | -30°C bis +85°C |
| Temperatur Charakteristiken | 0 ± 30 ppm/°C 3 | ± 15% Max iwwer op.Temperatur Beräich | +22%/-82% (+22%/-56%)
Max iwwer Operatiounstemperaturberäich |
| Alterung (Cap Verloscht / Joerzéngt hr) | negligible | 2% | 7% |
| Spannung Coef (DC @ max V) | negligible | -50% bis +10% Typ | -80% bis +20% Typ |
| Dissipization Faktor (1KHZ,25° C) | 0.15% (+25° C & +125° C)
1.0VRMS, 1MHz fir Wäerter<1000pf |
2.5% Max., 1VRMS | 4.0% Max. 0.5 VRMS |
| Isolatioun Resistenz 25 ° C (MIL-STD-202-METhode-302) | 100GW oder 1000MW-uF wat och ëmmer manner ass | 100GW oder 1000MW-uF wat och ëmmer manner ass | 10GW oder 1000MW-uF wat och ëmmer manner ass |
| Dielektresch Kraaft | 3x bewäert VDC | 3x bewäert VDC | 3x bewäert VDC |
| Liewen Test (1000 Stonnen.) | 2x Nominalspannung @+125°C
DC<3% oder 0,25 pF Perücke |
2x Bewäertspannung bei +125°C
DC<20% |
1.5x Bewäertspannung bei +85°C
DC<30% |
CAPACITANCE RANGE
| Jinpei TYPE | WVDC1 | STANDARD CAPACITANCE RANGE 1 | ||
| (NPO N )
Std. tol. = 5% |
X7R B
Std. tol. = 10% |
Y5V F an(Z5U M) 2
Std. tol. = 20% |
||
| CCBA15, CCBA17 | 25
50 100 |
0.47 – 3300pf
0.47 – 2200pf 0.47 – 1000pf |
100pf- 0.22uF
100pf- 0.1uF 100pf- 0.047uF |
.01uF – 1.2uF
.01uF – 1uF 1000 pF – 0.1uF |
| CCBA20,
CCBA22 |
25
50 100 |
0.47 – 6800pf
0.47 – 4700pf 0.47 – 3900pf |
100pf- 1uF
100pf- 0.47uF 100pf- 0.1uF |
.01uF – 1.2uF
.01uF – 1uF .01uF – 0.33uF |
|
CCBA 30 |
25 | 10 – 10,000pf | 470pf- 1uF | .1uF – 1.5uF |
| 50 | 10 – 6800pf | 470pf – 1uF | .1uF – 1.5uF | |
| 100 | 5 – 4700pf | 100pf – 0.22uF | .1uF – 1.0uF | |
|
CCBA40 |
25 | 10 – 47,000pf | 1000pf – 1uF | .68uF – 4.7uF |
| 50 | 10 -27,000pf | 1000pf – 1uF | .68uF – 3.3uF | |
| 100 | 5 -22,000pf | 100pf – 0.47uF | .68uF – 2.2uF | |
|
CCBA50 |
25 | 1000pf – 0.1uF | .01uF – 2.2uF | 1uF – 10uF |
| 50 | 1000pf- 0.047uF | .01uF – 2.2uF | 1uF – 6.8uF | |
| 100 | 1000pf- 0.033uF | .01uF – 1uF | 1uF – 2.2uF | |
1 Erweidert Gamme verfügbar, consultéieren Fabréck
2 Y5V ass Standard, Z5U ass verfügbar. (Y5V & Z5U ginn als austauschbar ugesinn)
3 ± 60 ppm <10pf
Aféierung
High-Density Multilayer Konstruktioun erméiglecht et super
Leeschtung an capacitance Gamme. Proprietär Flam retardant
Epoxybeschichtung suergt fir en optimalen Ëmweltschutz a
dielektresch Kraaft. Net-Standard Wäerter, an- erhéicht Spannung
Bewäertungen, Benotzerdefinéiert Marquage, militäresch Duerchmusterung, schneiden & geformt féiert,
etc., verfügbar sinn. Passende Sets an Netzwierker och verfügbar.
