Niddereg ESR elektresch Kategoritoren ▏63 ~ 100V ▏2.000 ~ 5.000hrs ▏caaaa

FONTassementer
105℃, 2000 ~ 5000 Stonnen assuréiert
Niddereg ESr, gëeegent fir Wiessel Muecht Ëmgeréits
Méi kleng Gréisst mat groussen zulässlechen Ripplestroum
160 ~ 450V also suitable for ballasts

Datasheet-For-Low-ESR-Electrolytic-Capacitors-▏6.3100V-▏20005000Hrs-▏CAAA.pdf (3420 Downloads )

Spezifikatioune

Artikel iwwert d'Säit	Performech
Betribssystemer Zäitperei	6.3 ~ 100V							160 ~450 V
	-55°C ~ +105°C							-40°C ~ +105°C
Trimitatanz Toleranz	± 20% (120Hz, 20° C)
Leckaktuell (bei 20°C)	Bewäert Spannung	<100VR			>100VR
	Zäit	Nach 2 Minutten			Nach 5 Minutten
	Leakage Curent	ech = 0.01CV oder 3 ( A K))			CV<1000			CV>1000
		wat och ëmmer méi grouss ass			I=0.03CV+15(m A )			I=0.02CV+25(m A )
	Wou, C = Bewäert Kapazitéit an μF. V = Bewäert DC Aarbechtsspannung an V.
Dissipaton Factor Tan d at 120 Hz, 20° C	Bewäert Spannung	6.3	10		16	25	35	50	63	100	160	200	250	350	400	450
	Tan d (max)	0.22	0.19		0.16	0.14	0.12	0.10	0.08	0.05	0.20	0.24	0.24	0.24	0.24	0.24
	Wann d'Kapazitéit iwwerschreit 1000 μ F 0.02 soll all dobäi ginn 1000 μ F.
Niddreg Temperatur	Impedanzverhältnis däerf d'Wäerter net iwwerschreiden, déi an der Tabell hei ënnen uginn
Charakteristiken (an 120 Hz)	Bewäert Spannung				6.3	10	16	25	35	50	63	100
	Impedanz Verhältnis	Z(-55° C) /Z(+20° C)			4	4	3	3	3	3	3	3
Niddereg Temperatur Charakteristiken (an 120 Hz)	Impedance ratio shall not exceed the valuesgivenin the table below
	Impedanz Verhältnis	Bewäert Spannung			6.3	10	16	25	35	50	63	100
		Z((-55° C)/Z(+20° C)			4	4	3	3	3	3	3	3
		Bewäert Spannung			160	200	250	350	400	450
		Z(-40)/Z(+200176C)			6	6	6	6	6	6
Lued Liewen Test	Test Zäit	2000hrs for φD =5~8mm 5000hrs for φ D＞mm
	Kapazitéit änneren	Within ≤ ± 20% vun initial Wäert
	Dissipization Faktor	Manner wéi 200% vum spezifizéierte Wäert.
	Leckaktuell	Bannent spezifizéierte Wäert
	Déi uewe genannte Spezifizéierung soll zefridde sinn wann d'Kondensatoren op 20 ° C restauréiert ginn nodeems d'Nominalspannung ugewannt gëtt. 2000 hrs at 105°C.High than 2000 hrs load life are available upon request.
Regal Liewen Test	Test Zäit		1000 Hrs
	Kapazitéit änneren		Within ≤ ± 20%
	Dissipization Faktor		Manner wéi 200% vum spezifizéierte Wäert
	Leckaktuell		Bannent spezifizéierte Wäert
	Déi uewe genannte Spezifizéierung soll zefridde sinn wann d'Kondensatoren op 20 ° C restauréiert ginn nodeems d'Nominalspannung ugewannt gëtt. 1000 Stonnen bei 105°C ouni Spannung ugewannt.
Ripple Strom	Frequenz. (Hz) Kap. (mF)	60(50)		120	500	1K St	10K St	100K St
& Frequenz Multipiers	Ënner 33	0.40		0.55	0.65	0.80	0.90	1.00
	39 zu 330	0.60		0.70	0.80	0.90	0.95	1.00
	390 zu 1000	0.65		0.80	0.85	0.98	1.00	1.00
	1200 uewen uewen	0.80		0.90	0.95	0.98	1.00	1.00
Riple Stroum & Temperatur Multiplikatore	Zäitperei (° C)	Ënner 50		70	85	105
	Multiplikatore	2.40		2.05	1.70	1.00
Standarden	Erfëllt Charakteristesch W vum JIS C 5141

Deel Zuel Beispill

CAAA 101 M 1E BK 080 115

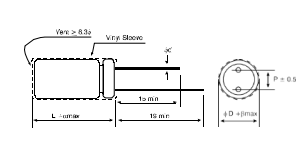

LEAD SPACING

AND DIAMETER

φ D	5	6.3	8	10	13	16	18
P	2.0	2.5	3.5	5.0	5.0	7.5	7.5
φ d	0.5		0.6			0.8
a	1.0			1.5
b	0.5

Dimensioune an zulässlech RIPPLE AKTUELL

Dimensioun: D × L(mm) Ripple Strom: mA/rms bei 100K Hz 105°C

Vdc Artikel iwwert d'Säit μF	6.3VR(0Jin)					10VR(1A K))					16VR(1C)
	φDxL	Impedanz (Oh) Max @100KHz		Ripple Stroum (mA rms) @105°C		φDxL	Impedanz (Oh) Max @100KHz		Ripple Stroum (mA rms) @105°C		φDxL	Impedanz (Oh) Max @100KHz		Ripple Stroum (mA rms) @105°C
	φDxL	20° C	-10° C	120Hz	100KHZ	φDxL	20° C	-10° C	120Hz	100KHZ	φDxL	20° C	-10° C	120Hz	100KHZ
33											5 x 11	1.30	3.90	108	154
39											5 x 11	1.30	3.90	108	154
47						5 x 11	2.10	5.50	78	111	6.3 x 11	0.60	1.80	182	260
56						5 x 11	1.90	4.80	85	121	6.3 x 11	0.60	1.80	182	260
68						5 x 11	1.30	3.90	108	154	6.3 x 11	0.60	1.80	182	260
100	5 x 11	1.30	3.90	108	154	6.3 x 11	0.60	1.80	182	260	6.3 x 11	0.60	1.80	182	260
220	6.3 x 11	0.60	1.80	182	260	8 x 11.5	0.33	0.99	280	400	8 x 11.5	0.33	0.99	320	400
330	8 x 11.5	0.33	0.88	280	400	8 x 11.5	0.33	0.99	280	400	10 x 12.5	0.25	0.75	360	510
390	8 x 11.5	0.33	0.88	320	400	10 x 12.5	0.27	0.70	410	510	10 x 16	0.19	0.57	510	635
470	10 x 12.5	0.25	0.75	410	510	10 x 12.5	0.25	0.75	410	510	10 x 16	0.19	0.57	510	635
560	10 x 12.5	0.25	0.75	410	510	10 x 16	0.19	0.57	510	635	10 x 20	0.14	0.42	775	860
680	10 x 16	0.19	0.57	510	635	10 x 16	0.19	0.57	510	635	10 x 20	0.14	0.42	775	860
1000	10 x 20	0.14	0.42	690	860	10 x 20	0.14	0.37	690	860	12.5 x 20	0.085	0.26	1000	1250
1200	10 x 20	0.14	0.42	775	860	10 x 25	0.12	0.30	930	1030	12.5 x 20	0.085	0.26	1125	1250
2200	12.5 x 20	0.085	0.26	1125	1250	12.5 x 25	0.070	0.21	1200	1355	12.5 x 25	0.070	0.21	1200	1355
3300	12.5 x 25	0.070	0.21	1200	1355	12.5 x 25	0.070	0.21	1200	1355	16 x 31.5	0.048	0.14	1830	2030
4700	16 x 25	0.060	0.18	1595	1770	16 x 31.5	0.048	0.14	1830	2030	16 x 35.5	0.044	0.13	2065	2295

Vdc Artikel iwwert d'Säit	25VR(1E)							35VR(1VR)								50VR(1H H H)
Vdc Artikel iwwert d'Säit	φDxL			Impedanz (Oh)Max @ 100KHz		Ripple Stroum (mA rms) @ 105°C		φDxL				Impedanz (Oh)Max @ 100KHz		Ripple Stroum (mA rms) @ 105°C		φDxL			Impedanz (Oh)Max @ 100KHz		Ripple Stroum (mA rms) @ 105°C
μF	φDxL			20° C	-10° C	120Hz	100KHZ	φDxL				20° C	-10° C	120Hz	100KHZ	φDxL			20° C	-10° C	120Hz	100KHZ
1																5	x	11	5.0	15.0	43	78
2.2																5	x	11	4.0	12.0	48	88
3.3																5	x	11	3.50	11.0	52	94
4.7																5	x	11	3.00	9.00	55	100
6.8																5	x	11	3.00	9.00	55	100
10																5	x	11	2.00	6.00	68	124
22								5		x	11	1.30	3.90	108	154	6.3 x		11	0.60	1.80	143	260
33	5	x	11	1.30	3.90	108	154	6.3 x			11	0.60	1.80	182	260	6.3 x		11	0.60	1.80	143	260
39	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	6.3 x		11	0.60	1.80	182	260
47	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
56	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
68	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
100	8	x	11.5	0.33	0.99	320	400	8	x		11.5	0.33	0.99	320	400	10	x	16	0.19	0.57	445	635
220	10	x	12.5	0.25	0.75	360	510	10	x		16	0.19	0.57	445	635	10	x	25	0.12	0.30	825	1030
330	10	x	16	0.19	0.57	445	635	10	x		20	0.12	0.42	600	860	12.5 x		20	0.085	0.26	875	1250
390	10	x	20	0.14	0.42	775	635	10	x		25	0.12	0.30	930	1030	12.5 x		25	0.070	0.21	1085	1355
470	10	x	20	0.14	0.42	775	635	12.5 x			20	0.085	0.26	1000	1250	12.5 x		25	0.070	0.21	1085	1355
560	10	x	25	0.12	0.30	930	1030	12.5 x			20	0.085	0.26	1000	1250	12.5 x		25	0.070	0.21	1085	1355
680	12.5 x		20	0.085	0.26	1000	1250	12.5 x			25	0.070	0.21	1085	1355	16	x	25	0.060	0.18	1415	1770
1000	12.5 x		25	0.070	0.23	1080	1355	12.5 x			25	0.070	0.21	1085	1355	16	x	25	0.060	0.18	1595	1770
1200	12.5 x		25	0.070	0.21	1200	1355	12.5 x			25	0.070	0.21	1200	1355	16	x	31.5	0.048	0.14	1830	2030
2200	16	x	25	0.060	0.18	1595	1770	16	x		35.5	0.044	0.13	2065	2295	18	x	40	0.037	0.1	2465	2740
3300	16	x	35.5	0.044	0.13	2065	2295	18	x		40	0.037	0.10	2465	2740
4700	18	x	40	0.037	0.1	2465	2740

Vdc Artikel iwwert d'Säit	25VR(1E)							35VR(1VR)								50VR(1H H H)
Vdc Artikel iwwert d'Säit	φDxL			Impedanz (Oh)Max @ 100KHz		Ripple Stroum (mA rms) @ 105°C		φDxL				Impedanz (Oh)Max @ 100KHz		Ripple Stroum (mA rms) @ 105°C		φDxL			Impedanz (Oh)Max @ 100KHz		Ripple Stroum (mA rms) @ 105°C
μF	φDxL			20° C	-10° C	120Hz	100KHZ	φDxL				20° C	-10° C	120Hz	100KHZ	φDxL			20° C	-10° C	120Hz	100KHZ
1																5	x	11	5.0	15.0	43	78
2.2																5	x	11	4.0	12.0	48	88
3.3																5	x	11	3.50	11.0	52	94
4.7																5	x	11	3.00	9.00	55	100
6.8																5	x	11	3.00	9.00	55	100
10																5	x	11	2.00	6.00	68	124
22								5		x	11	1.30	3.90	108	154	6.3 x		11	0.60	1.80	143	260
33	5	x	11	1.30	3.90	108	154	6.3 x			11	0.60	1.80	182	260	6.3 x		11	0.60	1.80	143	260
39	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	6.3 x		11	0.60	1.80	182	260
47	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
56	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
68	6.3 x		11	0.60	1.80	182	260	6.3 x			11	0.60	1.80	182	260	8	x	11.5	0.33	0.99	320	400
100	8	x	11.5	0.33	0.99	320	400	8	x		11.5	0.33	0.99	320	400	10	x	16	0.19	0.57	445	635
220	10	x	12.5	0.25	0.75	360	510	10	x		16	0.19	0.57	445	635	10	x	25	0.12	0.30	825	1030
330	10	x	16	0.19	0.57	445	635	10	x		20	0.12	0.42	600	860	12.5 x		20	0.085	0.26	875	1250
390	10	x	20	0.14	0.42	775	635	10	x		25	0.12	0.30	930	1030	12.5 x		25	0.070	0.21	1085	1355
470	10	x	20	0.14	0.42	775	635	12.5 x			20	0.085	0.26	1000	1250	12.5 x		25	0.070	0.21	1085	1355
560	10	x	25	0.12	0.30	930	1030	12.5 x			20	0.085	0.26	1000	1250	12.5 x		25	0.070	0.21	1085	1355
680	12.5 x		20	0.085	0.26	1000	1250	12.5 x			25	0.070	0.21	1085	1355	16	x	25	0.060	0.18	1415	1770
1000	12.5 x		25	0.070	0.23	1080	1355	12.5 x			25	0.070	0.21	1085	1355	16	x	25	0.060	0.18	1595	1770
1200	12.5 x		25	0.070	0.21	1200	1355	12.5 x			25	0.070	0.21	1200	1355	16	x	31.5	0.048	0.14	1830	2030
2200	16	x	25	0.060	0.18	1595	1770	16	x		35.5	0.044	0.13	2065	2295	18	x	40	0.037	0.1	2465	2740
3300	16	x	35.5	0.044	0.13	2065	2295	18	x		40	0.037	0.10	2465	2740
4700	18	x	40	0.037	0.1	2465	2740

Dimensioune an zulässlech RIPPLE AKTUELL

Dimensioun: D × L(mm) Ripple Strom: mA/rms bei 100K Hz 105°C

Vdc Artikel iwwert d'Säit μF	63VR(1Jin)					100VR(2A K))
	φDxL	Impedanz (Oh) Max @ 100KHz		Ripple Stroum (m A rms) @ 105°C		φDxL	Impedanz (Oh) Max @ 100KHz		Ripple Stroum (m A rms) @ 105°C
	φDxL	20° C	-10° C	120Hz	100KHZ	φDxL	20° C	-10° C	120Hz	100KHZ
1						5 x 11	7.00	25	36	66
2.2						5 x 11	6.00	21	40	72
3.3						5 x 11	5.00	18.0	43	78
4.7						6.3 x 11	1.20	4.20	100	180
6.8						6.3 x 11	1.20	4.20	100	180
10	6.3 x 11	1.20	4.2	100	180	8 x 11.5	0.56	2.00	168	305
22	6.3 x 11	1.20	4.2	100	180	8 x 11.5	0.56	2.00	168	308
33	8 x 11.5	0.56	2.00	170	305	10 x 12.5	0.50	1.80	210	380
39	8 x 11.5	0.56	2.00	170	305	10 x 16	0.32	1.10	350	500
47	8 x 11.5	0.56	2.00	170	305	10 x 20	0.27	0.95	435	620
56	10 x 12.5	0.50	1.80	265	380	10 x 20	0.27	0.95	435	620
68	10 x 12.5	0.50	1.80	265	380	10 x 25	0.21	0.63	530	760
100	10 x 20	0.27	0.95	600	620	13 x 20	0.16	0.56	625	890
220	12.5 x 20	0.094	0.24	570	820	16 x 25	0.090	0.32	1010	1440
330	12.5 x 25	0.073	0.21	770	1100	16 x 31.5	0.060	0.17	1255	1790
390	12.5 x 25	0.073	0.21	770	1100	16 x 35.5	0.056	0.14	1650	2065
470	16 x 25	0.060	0.18	1420	1770
560	16 x 31.5	0.048	0.14	1625	2030
680	16 x 31.5	0.048	0.14	1625	2030
1000	18 x 35.5	0.041	0.11	1790	2240

FONTassementer
◆ 105°C, 2000 ~ 5000 Stonnen assuréiert.
◆ Low ESR, gëeegent fir Wiessel Muecht Ëmgeréits.
◆ Small size with large permissible ripple current.

◆Rohs Compliant
