Allgemeng elektrolytesch Fäegkeet ▏105 ℃▏400 ~ 450v ▏capa

FONTassementer

Longlife, 105 ℃, 2,000 Stonnen assuréiert
Méi kleng Gréisst mat groussen zulässlechen Ripplestroum
SlimType

Datasheet-For-General-Electrolytic-Capacitors-▏105-℃▏400450V-▏CAFA (3413 Downloads )

Spezifikatioune

Artikelen	Performech
Liewen	op 105 ° C 2000 Stonnen
Operatioun Temp	400VR				420 ~450 V
	-40 °C ~ +105 ° C				-25 °C ~ +105 ° C
Trimitatanz Toleranz	+20% (an 120 Hz, 20 ° C)
Leckaktuell (op 20 ° C)	Zäit		no 5 Minutten
	Leckaktuell		CV < 1,000 ech = 0.03CV + 15(µA)			CV > 1,000 ech = 0,02CV+25 (µA)
	Wou C = Bewäert Kapazitéit an µF. V = Bewäert DC Aarbechtsspannung a V
Dissipization Faktor (Tan δ bei 120Hz, 20° C)	Bewäert Spannung		400	420	450
	Tan δ (max)		0.24	0.24	0.24
Niddreg Temperatur Charakteristiken (an 120 Hz)	Impedanzverhältnis däerf d'Wäerter net iwwerschreiden, déi an der Tabell hei ënnen uginn
	Bewäert Spannung			400	420	450
	Impedanz	Z (-25° C) / Z (+20 ° C)		5	6	6
	Verhältnis	Z (-40° C) / Z (+20° C)		6	—	—
Lued Liewen Test	Test Zäit		2,000 hrs
	Kapazitéit änneren		Bannen + 20% vun initial Wäert
	Dissipization Faktor		Manner wéi 200% vum spezifizéierte Wäert
	Leckaktuell		Bannent spezifizéierte Wäert
	* Déi uewe genannte Spezifikatioune sinn zefridden wann d'Kondensatore restauréiert ginn 20 °C no der nominell Spannung applizéiert mat nominell ripple aktuell fir 2,000 h kl 105 ° C
	Test Zäit		1,000 Stonnen.
Regal Liewen Test	Kapazitéit änneren		Bannen + 20% vun initial Wäert
	Dissipization Faktor		Manner wéi 200% vum spezifizéierte Wäert
	Leckaktuell		Bannent spezifizéierte Wäert
	* Déi uewe genannte Spezifikatioune sinn zefridden wann d'Kondensatore restauréiert ginn 20 °C nodeems se ausgesat sinn fir 1,000 h kl 105 °C ouni Spannung ugewannt. D'nominéiert Spannung soll op d'Kondensatore virun de Miessunge applizéiert ginn. (Kuckt JIS C 5101-4 4.1)
Ripple Strom & Frequenz Multiplikatore	Frequenz. (Hz)		60	120	500	1k	10k op
	Multiplikatore		0.80	1.00	1.25	1.45	1.50
Aner Standarden	JIS C 5101-4

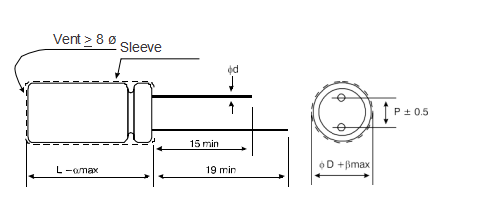

DIMENSIOUNEN

Eenheet: mm

φ D	8	10	12.5	16	18
P	3.5	5.0	5.0	7.5	7.5
φ d	0.6			0.8
a	2.0
R	0.5

DIMENSIOUNEN & ACCUEILERËN RIPPEL AKTUELL

VR. DC	Kap . (μF )	8f			10f			12.5f			16f			18f
		φD x L	Ripple Strom		φ D x L	Ripple Strom		φ D x L	Ripple Strom		φ D x L	Ripple Strom		φ D x L	Ripple Strom
		φD x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz
400VR (2G)	15	8 x 30	190	285
	22	8 x 35	250	375
	27	8 x 40	300	450	10 x 30	245	370
	33	8 x 45	350	525	10 x 35	295	445
	39	8 x 50	390	585	10 x 40	345	515
	47				10 x 45	400	600
	56				10 x 50	450	675	12.5 x 30	470	705
	68							12.5 x 35	540	810
	82							12.5 x 40	620	930
	100
	120										16 x 35.5 16 x 40	800 840	1,200 1,260
	150										16 x 45	940	1,410
	180										16 x 50	1050	1,575	18 x 40	1,060	1,590
	220													18 x 45	1,200	1,800
420VR (2P)	15	8 x 30	195	293
	22	8 x 35	255	383
	27	8 x 45	320	480	10 x 30	245	370
	33	8 x 50	370	555	10 x 35	295	445
	39				10 x 40	345	515
	47				10 x 45	400	600
	56				10 x 50	450	675	12.5 x 30	470	705
	68							12.5 x 35	540	810
	82							12.5 x 45	630	945
	100							12.5 x 50	730	1,095	16 x 35.5	730	1,095
	120										16 x 40	840	1,260
	150										16 x 45	940	1,410	18 x 35.5	920	1,380
	180										16 x 50	1,050	1,575	18 x 40	1,060	1,590
	220													18 x 50	1,220	1,830
450VR (2W-W)	15	8 x 30	195	293
	22	8 x 40	270	405	10 x 30	225	330
	27	8 x 45	320	480	10 x 35	265	400
	33	8 x 50	370	555	10 x 40	315	475
	39				10 x 45	360	545
	47				10 x 50	420	625	12.5 x 30	430	645
	56							12.5 x 35	490	735
	68							12.5 x 40	560	840
	82							12.5 x 45	630	945
	100							12.5 x 50	730	1,095	16 x 35.5	730	1,095
	120										16 x 45	840	1,260	18 x 35.5	820	1,230
	150										16 x 50	980	1,470	18 x 40	970	1,455
	150													18 x 45	995	1,490
	180													18 x 45	1,090	1,635
	180													18 x 50	1,140	1,710

Deel Zuel Beispill

CAFA 560 M 2G BK 125 300
