Snap-in elektrolytické kondenzátory ▏85 ℃ 3 000 hodín ▏Caia
Má zasúvaciu svorku, ktorá môže byť spájkovaná priamo na PCB
Vhodné pre elektronické zariadenia s obvodmi stredného vysokého napätia
K dispozícii je zaklapávací typ svorkovnice dosky s plošnými spojmi a typ svorky s okom
ŠPECIFIKÁCIE
| Predmety | Výkon | |||||||||||||||||
| Rozsah prevádzkových teplôt | -40 °C ~ +85 ° C | |||||||||||||||||
| Tolerancia kapacity | +20% (pri 120 Hz, 20 ° C) | |||||||||||||||||
| Únikový prúd (pri 20 ° C) | I = 0,02 CV alebo 1,5 mA podľa toho, ktorá hodnota je menšia (po 5 minút)
Kde, C= menovitá kapacita v µF.V= menovité jednosmerné pracovné napätie vo V. |
|||||||||||||||||
| Rozptyl
(Tanδ pri 120 Hz, 20° C) |
Menovité napätie | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||
| Tank (max) | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
Nízkoteplotné charakteristiky (pri 120 Hz) |
Impedančný pomer nesmie presiahnuť hodnoty uvedené v tabuľke nižšie. | |||||||||||||||||
| Menovité napätie | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||||
| Impedancia
Pomer |
Z (-25 ° C)/Z(+20 ° C) | 4 | 3 | 3 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | |||
| Z(-40 ° C)/Z(+20 ° C) | 15 | 10 | 8 | 6 | 5 | 4 | 8 | 10 | 10 | 16 | 18 | 18 | 20 | 20 | ||||
|
Test životnosti záťaže |
Testovací čas | 3,000 hod |
* Špecifikácie musia byť splnené, keď sa kondenzátory obnovia 20 °C po použitom menovitom napätí 3,000 hod o hod 85 ° C |
|||||||||||||||
| Zmena kapacity | < + 20% | |||||||||||||||||
| Rozptyl | Menej ako 200% špecifikovanej hodnoty | |||||||||||||||||
| Únikový prúd | V rámci špecifikovanej hodnoty | |||||||||||||||||
|
Test životnosti |
Testovací čas | 1,000 hod |
* Špecifikácia musí byť zachovaná, keď sa kondenzátory obnovia 20 °C po ich vystavení 1,000 hod o hod 85 ° C |
|||||||||||||||
| Zmena kapacity | < + 20% | |||||||||||||||||
| Rozptyl | Menej ako 200% špecifikovanej hodnoty | |||||||||||||||||
| Únikový prúd | V rámci špecifikovanej hodnoty | |||||||||||||||||
|
Zvlnený prúd & Násobiče frekvencie |
Frekv. |
60 |
120 |
500 |
1k |
10k hore |
||||||||||||
| (Hz)
W. Vložka. (Vložka) |
||||||||||||||||||
| Pod 100 | 0.92 | 1.0 | 1.13 | 1.19 | 1.20 | |||||||||||||
| 160 a Hore | 0.81 | 1.0 | 1.32 | 1.45 | 1.50 | |||||||||||||
| 350 a Hore | 0.77 | 1.0 | 1.30 | 1.41 | 1.43 | |||||||||||||
| Zvlnený prúd &
Násobiče teploty |
Teplota
( ° C) |
40 | 55 | 70 | 85 | |||||||||||||
| Násobiteľ | 2.1 | 1.8 | 1.5 | 1.0 | ||||||||||||||
| Iné normy | Spĺňa charakteristiku W pre JIS C 5141 | |||||||||||||||||

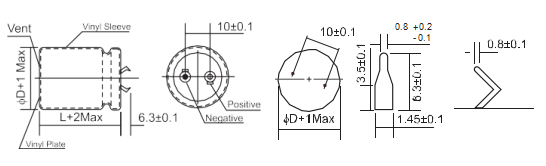

ZASUŇOVACÍ TERMINÁL TYP (2 TERMINÁL)
ZASUŇOVACÍ TERMINÁL (4 TERMINÁL)
PRÍKLAD ČÍSLA ČASTI
Funkcie
◆Snap-In typy svoriek (2 Terminál & 4 Treminal)
◆ Má zasúvaciu svorku, ktorú je možné pripájať priamo k doske plošných spojov
◆ Vhodné pre elektronické zariadenia so stredne vysokým napätím
◆ K dispozícii je typ so zacvakávacou svorkou na doske s plošnými spojmi a typ s očkovou svorkou
