Sľudový kondenzátor | 175℃| Cgbb

Funkcia

Použitie najlepšieho sľudového papiera 511 ako materiál,namáčanie vysokoteplotnej epoxidovej živice.
Ako vysoký izolačný odpor,nízky koeficient,dobrý vysokofrekvenčný výkon.
Veľmi nízky rozptylový faktor <5×10-3 (min 1×10-4).
Veľmi stabilný pri vysokej teplote, malá kapacitná tolerancia.
Po skladovaní 15 rokov, zmena kapacity nie viac ako ±1%.

Aplikácia

Sľudové pkondenzátory JINPEI série CGBB sú vhodné pre vysoké frekvencie,vysokého napätia,vysoká teplota,veľký prúdový obvod. Ako vysokofrekvenčný spätnoväzbový obvod,vysokofrekvenčný rezonančný obvod a impulzný obvod atď.
Široké využitie v satelite,kozmonautika,loď,lekárske vybavenie,zariadenia na ťažbu ropy, zvárací stroj,hutnícke zariadenia atď.

General Charakteristika

Teplotný rozsah: -55℃～+175℃

Tolerancia kapacity: ±3%,±5%,±10%

Relatívna vlhkosť: at +40℃ can be 95~98%

Atmospheric pressure: 4x104Pa

Vibrácie: frekvencia 20~200Hz, zrýchlenie: 2.7~ 4,5 g

Pracovné napätie: 2500Vložka

DC testovacie napätie: Po udržať 1 hodinu pri +150 ℃,zaťaženie 1,5-násobkom pracovného napätia 1 minútu,bez poruchy a flashoveru.

Izolačný odpor(R): normálna klíma

Kapacita C ≥ 0,1μF R≥1000MΩ

Kapacita C＜ 0,1μF R＞5000MΩ

Teplota vlastnosti

After keep at +175℃ 1 hodina,zmena kapacity nie viac ako ±10%, Izolačný odpor R＞500MΩ,Faktor rozptylu: tgδ≤5×10-3(1Khz), Pass D.C. skúška menovitého napätia.

Po uchovávaní pri -55 ℃ 1 hodina,zmena kapacity nie viac ako ±7%, Izolačný odpor R＞500MΩ, Faktor rozptylu: tgδ≤5×10-3(1Khz), Pass D.C. skúška menovitého napätia.

Po uchovávaní pri +40 ℃, relatívna vlhkosť 95~98% 48 hodiny, zmena kapacity nie viac ako ±5%, Izolačný odpor R＞500MΩ,Faktor rozptylu: tgδ≤5×10-3(1Khz), Pass D.C. skúška menovitého napätia.

Po uchovávaní pri +195 ℃ ~ + 200 ℃ 96 hodiny, zmena kapacity nie viac ako ±10%, Izolačný odpor R＞500MΩ,Faktor rozptylu: tgδ≤6×10-3(1Khz), Pass D.C. skúška menovitého napätia.

Po vibračnej skúške, zmena kapacity nie viac ako ±5%

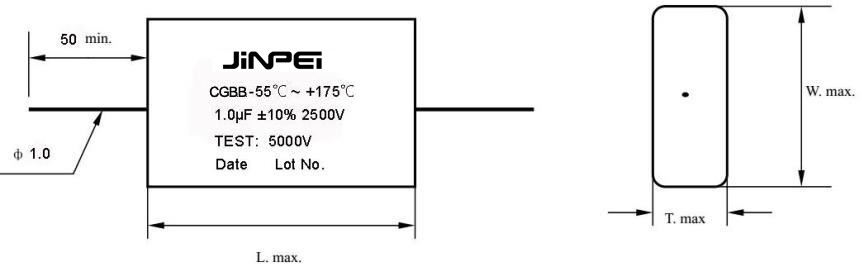

Rozmery: jednotka:

ČÍSLO ČASTI PRÍKLAD

Zavedenie
◆JINPEI CGBB series mica pcapacitors are suitable to high frequency,vysokého napätia,vysoká teplota,veľký prúdový obvod. Ako vysokofrekvenčný spätnoväzbový obvod,vysokofrekvenčný rezonančný obvod a impulzný obvod atď.
◆Široko používané v satelite,kozmonautika,loď,lekárske vybavenie,zariadenia na ťažbu ropy,
zvárací stroj,hutnícke zariadenia atď.
