Vodivé kondenzátory polymérneho čipu Tantalum SMD ▏CBAC
◆ Epoxidová tvarovaná kapsula, Triesok, Jednoduchá integrácia, Polarizované
◆Extrémne nízke ESR , Objemovo efektívne , Stabilný v elektrike & skladovacie výkony , Dlhá životnosť- rozpätie, Vysoká spoľahlivosť
◆Typické aplikácie zahŕňajú DC/DC meniče , notebooky , prenosná elektronika , telekomunikácií (mobilný telefón a základňová stanica ), zobrazuje ,SSD,HDD a USB
◆Operačný štandard: Qj/PWV517-2.

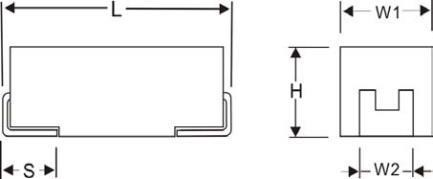

DIMENSIONS – MILIMETRE
| Veľkosť puzdra | L | W1 | H | W2 | S | |
| A | 1206 | 3216 | 3.2±0,2 | 1.6±0,2 | 1.6±0,2 | 0.8±0,2 | 1.2±0,2 |
| B | 1210 | 3225 | 3.5±0,2 | 2.8±0,2 | 1.9±0,2 | 0.8±0,2 | 2.2±0,2 |
| C | 2312 | 6032 | 6.0±0,2 | 3.2±0,2 | 2.5±0,2 | 1.3±0,2 | 2.2±0,2 |
| H | 2917 | 7343 | 7.3±0,2 | 4.3±0,2 | 2.0±0,2 | 1.3±0,2 | 2.4±0,2 |
| D | 2917 | 7343 | 7.3±0,2 | 4.3±0,2 | 2.8±0,2 | 1.3±0,2 | 2.4±0,2 |
| E | 2917 | 7343 | 7.3±0,4 | 4.3±0,4 | 4.1±0,4 | 1.3±0,2 | 2.4±0,2 |
| Vložka | 2924 | 7361 | 7.3±0,4 | 6.1±0,4 | 3.6±0,4 | 1.35±0,2 | 3.0±0,2 |
| W | 2924 | 7361 | 7.3±0,4 | 6.1±0,4 | 4.1±0,4 | 1.35±0,2 | 3.0±0,2 |
PRÍKLAD ČÍSLA ČASTI
Proces spájkovania

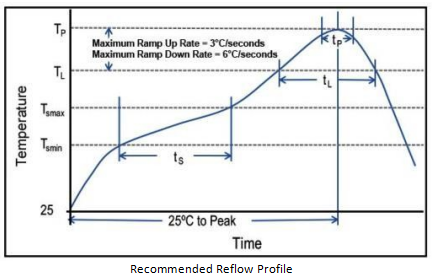

Tantalové kondenzátory Jinpei sú kompatibilné s vlnou (jednoduché alebo dvojité), konvekcia, A, alebo techniky pretavenia parnej fázy. Aby sa predišlo extrémnemu tepelnému namáhaniu, odporúča sa predhrievanie týchto komponentov.
Odporúčané podmienky profilu Suntan pre konvekciu a IR pretavenie odrážajú profilové podmienky normy IPC/J CBAC pre testovanie citlivosti na vlhkosť. Zariadenia za týchto podmienok bezpečne vydržia maximálne tri prechody pretavením.
Ručné spájkovanie by sa malo vykonávať opatrne kvôli ťažkostiam pri kontrole procesu. Ak sa vykoná, treba dávať pozor, aby sa spájkovačka nedostala do kontaktu s tvarovaným puzdrom. Žehlička by sa mala používať na zahrievanie spájkovacej podložky, nanesenie spájky medzi podložku a koncovku, kým nedôjde k pretaveniu. Akonáhle dôjde k pretaveniu, žehličku treba ihneď vybrať. Neodporúča sa „utierať“ okraje čipu a zahrievať horný povrch.
Počas typických operácií pretavenia, mierne stmavnutie zlata- možno pozorovať farebný epoxid. Toto mierne stmavnutie je normálne a nie je škodlivé pre produkt. Táto zmena nemá vplyv na trvalosť označovania.
Poznámka: Špecifikácie sa môžu zmeniť bez upozornenia. Pre viac podrobností a aktualizácie, navštívte našu webovú stránku.
Vlastnosti
⚫ Epoxidové tvarované zapuzdrenie, Triesok, Jednoduchá integrácia, Polarizované
⚫ Extrémne nízke ESR , Objemovo efektívne , Stabilný v elektrike & skladovacie výkony, Dlhá životnosť,Vysoká spoľahlivosť
⚫ Typické aplikácie zahŕňajú DC/DC meniče, notebooky, prenosná elektronika, telekomunikácií
(mobilný telefón a základňová stanica ), zobrazuje,SSD,HDD a USB
⚫ Operačný štandard: Qj/PWV517-2.
⚫ V súlade s RoHS
