Kondenzátor keramického disku |12V ~ 50V | Ccdc
Zavedenie
Spark Gap capacitors are designed to provide a reliable discharge path for stray, prechodné prepätia a hromadenie statického napätia. Konštrukcia iskriska môže konštruktérovi obvodu umožniť znížiť náklady špecifikáciou komponentov s nižším napätím.
Spark Gap capacitors are designed to provide a reliable discharge path for stray, prechodné prepätia a hromadenie statického napätia. Konštrukcia iskriska môže konštruktérovi obvodu umožniť znížiť náklady špecifikáciou komponentov s nižším napätím.
Funkcie
• Limited values
• Designed especially for spark gap application
DIMENSIONS (mm) maximum
| Čiapka |
kód |
Napätie (Vložka) | Lead Spacing
(LS) |
Priemer (D) | Length L | Hrúbka (T) |
| 0.75pf | R75 | 1KV 1.5KV 2KV | 6.35 | 9 | 13 | 6.35 |
| .001uF | 102 | 2KV | 9.50 | 12 | 26 | 6.35 |
| .01uF | 103 | 1.5KV 2KV 2.5KV | 9.50 | 20 | 26 | 6.35 |
| .02uF | 203 | 1KV | 9.50 | 24 | 27 | 6.35 |
ELECTRICAL CHARACTERISTICS
| Technical Data | Podmienka | Špecifikácia |
| Kapacita | Measured at 1KHz 1VRMS
at 25℃ |
0.75pF ~ 0.02μF |
| Dissipation Factor tan δ | 2.5% max | |
| Encapsulation | Štandardné | Phenolic Wax |
| Izolačný odpor | Measured at 500Vdc | 7500MΩ or
R x C > 75Ω x F |
| Prevádzková teplota | Z5U
Y5P |
+10℃ ~ +85℃
-30℃ ~ +85℃ |
|
Available Tolerance |
±10 % (K), ± 20% (M)
Guarantied max value (U) Guarantied min value (Vložka) |
PRÍKLAD ČÍSLA ČASTI
TEMPERATURE COEFFICIENT CODE
| kód | EIACode | Teplotné charakteristiky |
| M | Z5U | +22 do -56% +10°C až +85 °C |
| P | Y5P | ±10% -30°C to +85°C |
VOLTAGE CODE EXAMPLE
| kód | 3A | 3R |
| WVDC | 1KV | 1.5KV |

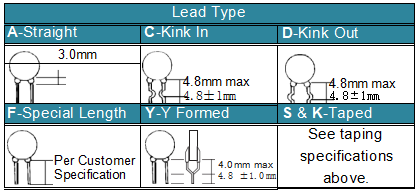

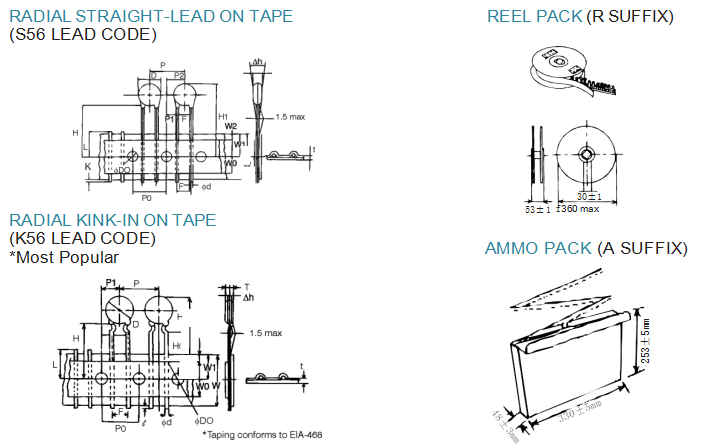

LEAD CODES FOR BULK PACK (CERAMIC DISC ONLY)
| kód | Rozmery |
| D | 11.0 max |
| d | 0.6 ±0.05 |
| P | 12.7 ±1.0 |
| P0 | 12.7 ±0,3 |
| P1 | 3.85 ±0.7 |
| P2 | 6.35 ±1.3 |
| F | 5.0 +0.8 -0.2 |
| Dh | 0 ±2.0 |
| W | 18.0 +1.0 -0.5 |
| W1 | 9.0 +0.75 -0.5 |
| W2 | 3.0 max |
| H | 18.0 +3.0 -0 |
| H0 | 16.0 ±0,5 |
| H1 | 32.25 max |
| K | 1.0 max |
| D0 | 4.0 ±0,2 |
| t | 0.7 ±0,2 |
| L | 11.0 max |
Zavedenie
Spark Gap capacitors are designed to
provide a reliable discharge path for stray,
transient overvoltages and static voltage
build-up. The construction of spark gap may
enable the circuit designer to reduce costs by
specifying lower voltage components.
