Snap-in elektrolytické kondenzátory ▏105 ℃ 5 000 hodín ▏Cava
Funkcie
Snap-in, 105° C
5,000 hodinový život
Snap-in, 105° C
5,000 hodinový život
ŠPECIFIKÁCIE
| Predmety | Výkon | |||||||
| Rozsah prevádzkových teplôt | -25°C ~ +105 °C | |||||||
| Tolerancia kapacity | +20% (pri 120 Hz, 20° C) | |||||||
| Únikový prúd (pri 20°C) | I = 0,01 CV alebo 3 mA podľa toho, ktorá hodnota je menšia (po 5 minút) Kde, C= menovitá kapacita v µF. V= menovité jednosmerné pracovné napätie vo V. | |||||||
| Rozptyl (Tanδ pri 120 Hz, 20° C) | Menovité napätie | 200 | 250 | 350 | 400 | 450 | ||
| Tan (max) | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
Nízkoteplotné charakteristiky (pri 120 Hz) |
Impedančný pomer nesmie presiahnuť hodnoty uvedené v tabuľke nižšie. | |||||||
| Menovité napätie | 200 | 250 | 350 | 400 | 400 | |||
| Impedancia
Pomer |
Z(-25° C)/Z(+20° C) | 4 | 4 | 4 | 8 | 8 | ||
|
Test životnosti záťaže |
Testovací čas | 5,000 hod | ||||||
| Zmena kapacity | Vnútri +20% počiatočnej hodnoty | |||||||
| Rozptyl | Menej ako 250% špecifikovanej hodnoty | |||||||
| Únikový prúd | V rámci špecifikovanej hodnoty | |||||||
| * Vyššie uvedené špecifikácie musia byť splnené, keď sa potom kondenzátory obnovia na 20 °C
použité menovité napätie 5,000 hodiny pri 105 °C |
||||||||
|
Test životnosti |
Testovací čas | 1,000 hod | ||||||
| Zmena kapacity | Vnútri +20% počiatočnej hodnoty | |||||||
| Rozptyl | Menej ako 150% špecifikovanej hodnoty | |||||||
| Únikový prúd | V rámci špecifikovanej hodnoty | |||||||
| * Vyššie uvedené špecifikácie musia byť splnené, keď sa kondenzátory po vystavení obnovia na 20 °C
pre nich 1,000 hod pri 105°C bez priloženého napätia. Pred meraním sa na kondenzátory privedie menovité napätie (Pozrite si JIS C 5102) |
||||||||
| Zvlnený prúd & Násobiče frekvencie | Frekv. (Hz) | 50/60 | 120 | 300 | 1K | 10K
hore |
||
| Násobiteľ | 0.8 | 1.0 | 1.1 | 1.3 | 1.4 | |||
| Iné normy | JIS C 5101-4 | |||||||

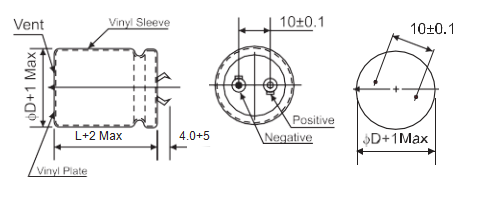

TYP SVORKOVNÉHO ZAPOJENIA
PRÍKLAD ČÍSLA ČASTI
Funkcie
◆ Má zasúvaciu svorku, ktorá môže spájkovať priamo na dosku plošných spojov a nie je potrebné ju upevňovať, aby sa ušetril čas spracovania.
◆ Vhodné pre elektronické zariadenia so stredne vysokým napätím. K dispozícii je zaklapávací typ svorkovnice dosky s plošnými spojmi a typ svorky s okom.
◆ 5,000 Hodinový život
