Screw Electrolytic Capacitors ▏105℃ 2,000Hrs ▏CAWB

Funkcie
Výdrž pri zvlnenom prúde: 105° C, 2，000 hodiny
Používa sa na klimatizáciu, univerzálny invertor、power supplies
ROHS v súlade

Datasheet-For-Screw-Electrolytic-Capacitors-105℃-2000Hrs-CAWB.pdf (1172 stiahnutí )

ŠPECIFIKÁCIE

Položka	Výkon
Prevádzková teplota.	-40°C ~+105 °C
Tolerancia kapacity	± 20% (120Hz, 20° C)
Únikový prúd (pri 20°C)	I = 0,01 CV alebo 5 (mA) podľa toho, čo je menšie (po 5 minút) Kde, C = menovitá kapacita vo F. V= menovité jednosmerné pracovné napätie vo V.
Dissipation Factor Tan at 120Hz, 20° C	Menovité napätie	16 ~ 100				160 ~ 450
	Tan (max)	See the case size list				0.15
Nízkoteplotné charakteristiky (pri 120 Hz)	Zmena kapacity: C(-25° C)/ C(+20° C) 0.7
Load Life Test at 20°C after subjected to DC voltage withrated rippled current applied for 2000	Testovací čas	2000 hodiny
	Zmena kapacity	V rámci ± 20% počiatočnej hodnoty
	Rozptyl	Menej ako 200% špecifikovanej hodnoty
	Únikový prúd	V rámci špecifikovanej hodnoty
Shelf Life Test at 20°C after exposing them for 500 hodiny pri 105°C bez priloženého napätia. Pred meraním sa na kondenzátory privedie menovité napätie. (Pozri JIS 5102)	Testovací čas	500 hodiny
	Zmena kapacity	V rámci ±20 % pôvodnej hodnoty
	Rozptyl	Menej ako 200% špecifikovanej hodnoty
	Únikový prúd	V rámci špecifikovanej hodnoty
Zvlnený prúd & Násobiče frekvencie	Frekvencia (Hz)	50 / 60	120	300	1K		10K hore
	Násobiteľ	0.8.	1.0	1.1	1.3		1.4
Zvlnený prúd & Násobiče teploty	Teplota (° C)	40	55	70	85		105
	Násobiteľ < 250Vložka	4.9	3.9	3.0	1.8		1.0
	Násobiteľ > 350Vložka	3.8	3.3	2.5	2.0		1.0
Normy	Spĺňa charakteristiku W JIS C 5101-4

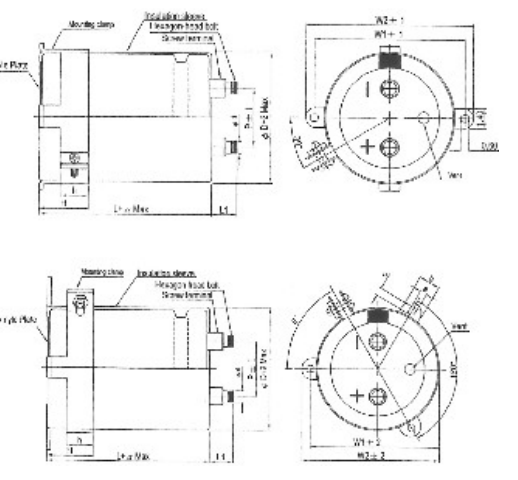

DIMENSIONS

D	P		L1	W1	W2	H	h
35	12.7	2	10.0	48	58	15.0	10.0

Špecifikácie skrutiek:

Plus skrutka so šesťhrannou hlavou: M5 x 0.8 x 10 Max. uťahovací moment skrutky: 3.23Nm

D	P		L1	W1	W2	H	h	a	b	c
51	22.0	2	10	61.0	65.5	21.5	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

PRÍKLAD ČÍSLA ČASTI

DIMENSION & PRÍPUSTNÝ Zvlnený prúd

Rozmer: jD x L (mm) Tand: 120Hz, 20° C

Zvlnený prúd: A/rms at 120Hz, 105° C

V.DC	16Vložka (1C)				25Vložka (1E)				35Vložka (1Vložka)				50Vložka (1H)
Položka uF	Kód veľkosti	D x L	Tan	Zvlnený prúd	Kód veľkosti	D x L	Tan	Zvlnený prúd	Kód veľkosti	D x L	Tan	Zvlnený prúd	Kód veľkosti	D x L	Tan	Zvlnený prúd
3,900													A053	35×53	0.25	2.8
4,700													A053	35×53	0.25	3.1
5,600													A053	35×53	0.25	3.3
6,800													A053	35×53	0.25	3.3
8,200									A053	35×53	0.30	3.3	A065	35×65	0.25	3.8
10,000									A053	35×53	0.30	3.6	A083	35×83	0.25	4.6
12,000					A053	35×53	0.35	3.7	A065	35×65	0.30	4.2	A083	35×83	0.30	5.1
15,000					A053	35×53	0.35	4.1	A065	35×65	0.30	4.7	A083	35×83	0.30	5.7
18,000	A053	35×53	0.40	4.2	A065	35×65	0.35	4.8	A083	35×83	0.35	5.7	A100	35×100	0.35	6.7
22,000	A053	35×53	0.40	4.7	A065	35×65	0.35	5.3	A083	35×83	0.35	6.3	A121	35×121	0.35	8.1
27,000	A053	35×53	0.40	5.5	A083	35×83	0.40	6.4	A100	35×100	0.40	7.5	B075	51×75	0.40	9.1
33,000	A065	35×65	0.45	5.7	A083	35×83	0.40	6.7	A121	35×121	0.40	9.0	B100	51×100	0.40	11.1
39,000	A065	35×65	0.50	6.8	A100	35×100	0.40	7.8	B075	51×75	0.45	9.2	B121	51×121	0.40	13.1
47,000	A083	35×83	0.50	7.1	A121	35×121	0.40	9.3	B100	51×100	0.45	11.2	B121	51×121	0.40	13.9
56,000	A100	35×100	0.55	8.4	B075	51×75	0.50	9.7	B100	51×100	0.50	11.4	C100	64×100	0.45	13.9
68,000	A121	35×121	0.60	8.8	B100	51×100	0.50	11.2	B121	51×121	0.50	13.6	C121	64×121	0.45	16.6
82,000	B083	51×83	0.60	10.7	B100	51×100	0.60	11.2	C100	64×100	0.60	14.8	D121	77×121	0.50	18.9
100,000	B083	51×83	0.70	10.8	B121	51×121	0.60	14.8	C121	64×121	0.60	17.6	D121	77×121	0.50	19.5
120,000	B100	51×100	0.70	13.1	C100	64×100	0.80	14.9	C121	64×121	0.70	17.6	D121	77×121	0.50	19.5
150,000	B121	51×121	0.80	15.3	C121	64×121	0.80	17.9	D121	77×121	0.70	19.8	E130	90×130	0.50	22.5
180,000	B121	51×121	0.90	15.7	C121	64×121	1.00	17.9	D121	77×121	0.70	19.8	E157	90×157	0.50	23.9
220,000	C121	64×121	0.90	19.2	D121	77×121	1.00	21.3	D144	77×144	0.70	23.4
270,000	C121	64×121	1.00	19.6	D121	77×121	1.00	21.7	E157	90×157	0.70	25.5
330,000	D121	77×121	1.20	21.1	D144	77×144	1.00	23.4
390,000	D121	77×121	1.30	21.3	E130	90×130	1.00	24.9
470,000	D144	77×144	1.60	24.2

V.DC	63Vložka (1J)				80Vložka (1K)				100Vložka (2A)				160Vložka (2C)
Položka uF	Kód veľkosti	D x L	Tan	Zvlnený prúd	Kód veľkosti	D x L	Tan	Zvlnený prúd	Kód veľkosti	D x L	Tan	Zvlnený prúd	Kód veľkosti	D x L	Tan	Zvlnený prúd
560													A053	35×53	0.15	1.2
680													A053	35×53	0.15	1.3
820													A065	35×65	0.15	1.4
1,000													A083	35×83	0.15	1.8
1,200													A083	35×83	0.15	1.9
1,500													A083	35×83	0.15	2.1
1,800									A053	35×53	0.15	2.7	A083	35×83	0.15	2.5
2,200					A053	35×53	0.15	2.4	A053	35×53	0.15	3.0	A100	35×100	0.15	2.8
2,700	A053	35×53	0.20	2.3	A053	35×53	0.15	2.7	A065	35×65	0.15	3.5	A100	35×100	0.15	3.3
3,300	A053	35×53	0.20	2.5	A053	35×53	0.15	3.0	A083	35×83	0.15	4.2	B075	51×75	0.15	3.8
3,900	A053	35×53	0.20	2.8	A065	35×65	0.15	3.4	A083	35×83	0.15	4.2	B075	51×75	0.15	3.8
4,700	A053	35×53	0.20	3.1	A065	35×65	0.15	3.7	A100	35×100	0.15	5.0	B096	51×96	0.15	4.6
5,600	A065	35×65	0.20	3.5	A083	35×83	0.20	4.5	A100	35×100	0.15	5.4	B096	51×96	0.15	5.1
6,800	A065	35×65	0.20	3.9	A083	35×83	0.20	4.9	A121	35×121	0.15	5.8	C096	64×96	0.15	6.1
8,200	A083	35×83	0.20	4.4	A100	35×100	0.20	5.1	B075	51×75	0.15	6.4	C096	64×96	0.15	7.0
10,000	A083	35×83	0.25	4.7	A121	35×121	0.20	6.1	B100	51×100	0.15	7.8	D096	77×96	0.15	8.4
12,000	A100	35×100	0.25	5.5	B075	51×75	0.25	6.7	B121	51×121	0.20	9.3	D115	77×115	0.15	9.4
15,000	A121	35×121	0.25	6.6	B100	51×100	0.25	8.3	B121	51×121	0.20	10.4	D130	77×130	0.15	11.4
18,000	B075	51×75	0.25	7.4	B121	51×121	0.25	9.9	C100	64×100	0.20	10.4	D144	77×144	0.15	13.4
22,000	B100	51×100	0.25	9.0	B121	51×121	0.25	11.0	C121	64×121	0.20	12.5	E130	90×130	0.15	14.5
27,000	B121	51×121	0.30	10.9	C100	64×100	0.30	11.4	D121	77×121	0.25	13.7	E157	90×157	0.15	16.0
33,000	B121	51×121	0.30	12.0	D100	77×100	0.30	13.9	D121	77×121	0.25	15.2
39,000	C100	64×100	0.30	12.5	D100	77×100	0.30	13.9	D144	77×144	0.25	16.1
47,000	C121	64×121	0.30	14.9	D121	77×121	0.30	16.5	E130	90×130	0.25	19.3
56,000	D121	77×121	0.35	16.3	D121	77×121	0.30	18.1	E157	90×157	0.25	21.0
68,000	D121	77×121	0.35	18.4	D144	77×144	0.30	19.7
82,000	D144	77×144	0.40	20.0	E130	90×130	0.30	22.1
100,000	D144	77×144	0.40	20.0
120,000	E157	90×157	0.40	21.8

DIMENSION & PRÍPUSTNÝ Zvlnený prúd

Rozmer: jD x L (mm) Tand: 120Hz, 20° C

Zvlnený prúd: A/rms at 120Hz, 105° C

V.DC	200Vložka (2D)				250Vložka (2E)				350Vložka (2Vložka)				400Vložka (2G)
Položka uF	Kód veľkosti	D x L	Tan	Vlniť sa Aktuálne	Kód veľkosti	D x L	Tan	Vlniť sa Aktuálne	Kód veľkosti	D x L	Tan	Vlniť sa Aktuálne	Kód veľkosti	D x L	Tan	Vlniť sa Aktuálne
180									A053	35×53	0.15	0.8	A053	35×53	0.15	0.8
220									A053	35×53	0.15	0.9	A053	35×53	0.15	0.9
270					A053	35×53	0.15	0.8	A053	35×53	0.15	1.0	A065	35×65	0.15	1.1
330	A053	35×53	0.15	0.9	A053	35×53	0.15	0.9	A065	35×65	0.15	1.2	A065	35×65	0.15	1.2
390	A053	35×53	0.15	1.0	A053	35×53	0.15	1.0	A065	35×65	0.15	1.3	A083	35×83	0.15	1.3
470	A053	35×53	0.15	1.1	A053	35×53	0.15	1.1	A083	35×83	0.15	1.5	A083	35×83	0.15	1.4
560	A053	35×53	0.15	1.2	A065	35×65	0.15	1.4	A083	35×83	0.15	1.6	A100	35×100	0.15	1.6
680	A053	35×53	0.15	1.3	A083	35×83	0.15	1.5	A100	35×100	0.15	1.7	A100	35×100	0.15	1.7
820	A065	35×65	0.15	1.5	A083	35×83	0.15	1.6	A100	35×100	0.15	1.8	A121	35×121	0.15	2.0
1,000	A083	35×83	0.15	1.7	A100	35×100	0.15	1.8	B075	51×75	0.15	2.2	B075	51×75	0.15	2.2
1,200	A083	35×83	0.15	1.9	A100	35×100	0.15	1.9	B075	51×75	0.15	2.3	B096	51×96	0.15	2.7
1,500	A100	35×100	0.15	2.3	B075	51×75	0.15	2.3	B096	51×96	0.15	3.0	B115	51×115	0.15	3.3
1,800	A100	35×100	0.15	2.5	B075	51×75	0.15	2.5	B115	51×115	0.15	3.6	B130	51×130	0.15	3.7
2,200	B075	51×75	0.15	3.0	B096	51×96	0.15	3.0	B130	51×130	0.15	4.0	C096	64×96	0.15	4.2
2,700	B096	51×96	0.15	3.6	B115	51×115	0.15	3.5	C096	64×96	0.15	4.6	C115	64×115	0.15	4.8
3,300	B096	51×96	0.15	4.0	C096	64×96	0.15	4.2	C115	64×115	0.15	5.6	C130	64×130	0.15	5.5
3,900	B115	51×115	0.15	4.9	C096	64×96	0.15	4.6	C130	64×130	0.15	6.7	D115	77×115	0.15	6.5
4,700	C096	64×96	0.15	5.3	C115	64×115	0.15	5.7	D121	77×121	0.15	7.5	D130	77×130	0.15	7.6
5,600	C096	64×96	0.15	5.8	C130	64×130	0.15	6.3	D130	77×130	0.15	8.3	D155	77×155	0.15	9.4
6,800	C115	64×115	0.15	6.9	D115	77×115	0.15	7.7	D155	77×155	0.15	9.4	E157	90×157	0.15	10.4
8,200	C130	64×130	0.15	7.6	D130	77×130	0.15	8.4	E157	90×157	0.15	11.4	E157	90×157	0.15	11.8
10,000	D115	77×115	0.15	9.6	D155	77×155	0.15	10.0
12,000	D130	77×130	0.15	10.2	E140	90×140	0.15	11.9
15,000	E130	90×130	0.15	12.2	E157	90×157	0.15	12.5
18,000	E157	90×157	0.15	13.0

Funkcie
◆ Endurance with ripple current:85° C,2000hodiny
◆Used for air conditioner, univerzálny invertor、power supplies
◆ V súlade s RoHS
