Veľký súčasný kondenzátor | Cgca
JINPEI CGCA series mica pcapacitors are suitable to high frequency,vysokého napätia, veľký prúdový obvod. Ako vysokofrekvenčný spätnoväzbový obvod,vysokofrekvenčný rezonančný obvod a impulzný obvod atď. Široké využitie v satelite,kozmonautika,loď,lekárske vybavenie,zariadenia na ťažbu ropy, zvárací stroj,hutnícke zariadenia atď.
Funkcie
Using the best mica paper as material,namáčanie vysokoteplotnej epoxidovej živice. High frequency,high voltage and big current.
Very stable at big current circuit.
Aplikácia
JINPEI CGCA series mica pcapacitors are suitable to high frequency,vysokého napätia, veľký prúdový obvod. Ako vysokofrekvenčný spätnoväzbový obvod,vysokofrekvenčný rezonančný obvod a impulzný obvod atď.
Široké využitie v satelite,kozmonautika,loď,lekárske vybavenie,zariadenia na ťažbu ropy, zvárací stroj,hutnícke zariadenia atď.
General Charakteristika
Teplotný rozsah: -40℃～+85℃
Tolerancia kapacity: ±5%,±10%,±20%
Relatívna vlhkosť: 80%, at +40℃ can be short time at 95~98%.
Atmospheric pressure: 6x104Pa~1.04x105Pa
Vibrácie: frequency 10~500Hz, zrýchlenie: 10g
Pracovné napätie: 2KV~30KV
Working current: 5A~50A
DC test voltage: at room termperature,rated voltage U0 ≤ 10KV capacitor, zaťaženie 2 times working voltage, Rated voltage 10KV﹤U0≤30KV capacitor,zaťaženie 1.5 times working voltage, Rated voltage U0 ﹥ 30KV capacitor,zaťaženie 1.2 times working voltage, After keep 1 minútu,no breakdown and flashover.
Izolačný odpor(R): normálna klíma
Kapacita C ≥ 0,1μF R≥1000MΩ
Kapacita C＜ 0,1μF R＞5000MΩ
Faktor rozptylu: tgδ≤4×10-3(1Khz), Pass D.C. skúška menovitého napätia.
| Some items’ datas.
Číslo dielu |
Kapacita (μf) |
Pracovné napätie |
Working Current |
Working Frequency |
| (KV/DC) | (A) | (MHz) | ||
| 0.005 | 15 4R | 30 | 1 | |
| 0.01 | 30 4U | 50 | 1 | |
| CGCA-A | 0.01 | 4.5 3W | 25 | 1 |
| 0.05 | 15 4R | 50 | 1 | |
| 0.1 | 7.5 3M | 15 | 1 | |
|
CGCA-B |
0.004 | 15 4R | 10 | 1 |
| 0.01 | 20 4D | 10 | 1 | |
|
CGCA-C |
0.025 | 5 3H | 25 | 1 |
| 0.025 | 5 3H | 5 | 1 |
Can used in DC blocking,skladovanie energie,feedback,by-pass circuit etc.

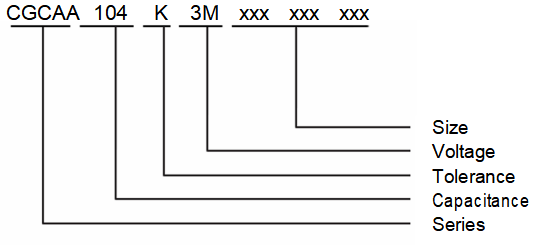

ČÍSLO ČASTI PRÍKLAD
Zavedenie
◆JINPEI CGCA series mica pcapacitors are suitable to high frequency,vysokého napätia, veľký prúdový obvod.
Ako vysokofrekvenčný spätnoväzbový obvod,vysokofrekvenčný rezonančný obvod a impulzný obvod atď.
◆Široko používané v satelite,kozmonautika,loď,lekárske vybavenie,zariadenia na ťažbu ropy,
zvárací stroj,hutnícke zariadenia atď.
