Axiálne olovo vlhké tantalum kondenzátory ▏ -half utesnené |Cbda
Polovičné utesnené rúrkové mokré tantalové elektrolytické kondenzátory série CBDA
S polárnymi axiálnymi vodičmi sa vyznačujú malými rozmermi, nízky únik DC, stabilné a vynikajúce výkony, vysoká spoľahlivosť a dlhá životnosť. Cbda
Séria spĺňa požiadavky čínskeho elektronického priemyselného štandardu SJ/T10030-91,
široko používané v elektronických zariadeniach pre vojenské a civilné aplikácie, ako sú telekomunikácie, kozmonautika a letectvo.
Všeobecné charakteristiky
Rozsah prevádzkových teplôt: -55X3 ~+125<0(>85<0 so znížením menovitého napätia)
Rozsah kapacity: 1 uF ~ 3300uF
Tolerancia kapacity: ± 20%, ±10 %
Napätie: 6.3V~125V
Únik DC: pri +20cC, 10^0,001 CRVložkaR alebo 1 t.j. A(Čo je väčšie);
pri +85P a +125P, I0W0,0080 CRVložkaRalebo 8 t.j. A(Čo je väčšie)
PRÍKLAD ČÍSLA ČASTI

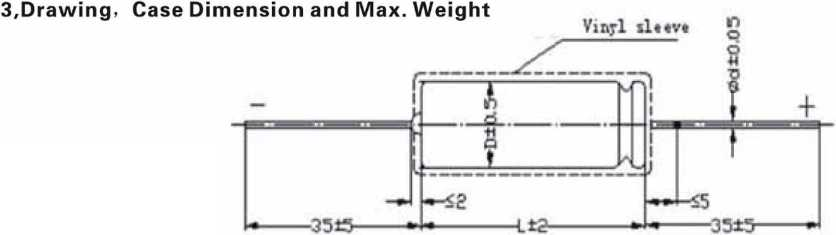

| kód | Max. váha(g) | D±0,5 ( mm ) | L±2 ( mm ) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |
Nominálna kapacita, Menovité napätie. Zníženie napätia,Veľkosť puzdra a všeobecné vlastnosti
| Menovité napätie | Zníženie napätia | Veľkosť puzdra | Kapacita (mF) | DF(%)Max 25C85C125ilúzia | lmpedancia( Q) -55P 100 Hz |
| 6.3 | 4 | 0 | 1.0 | 6 | 1800 |
| 0 | 1.5 | 6 | 1400 | ||
| 0 | 2.2 | 6 | 1100 | ||
| 0 | 3.3 | 6 | 700 | ||
| 0 | 4.7 | 6 | 500 | ||
| 0 | 6.8 | 8 | 350 | ||
| 0 | 10 | 8 | 260 | ||
| 0 | 15 | 10 | 200 | ||
| 0 | 22 | 10 | 180 |
Vlastnosti
Polovičné utesnené rúrkové mokré tantalové elektrolytické kondenzátory série CBDA
S polárnymi axiálnymi vodičmi sa vyznačujú malými rozmermi,
nízky únik DC, stabilné a vynikajúce výkony, vysoká spoľahlivosť a dlhá životnosť.
Séria CBDA spĺňa požiadavky čínskeho elektronického priemyselného štandardu SJ/T10030-91, široko používané v elektronických zariadeniach pre vojenské a civilné aplikácie, ako sú telekomunikácie, kozmonautika a letectvo.
V súlade s RoHS
