Nízke ESR Elektrolytické kondenzátory ▏160 ~ 450V ▏CACB

Funkcie
105℃, 2000 ~ 3000 Zaistené hodiny
Nízka ESR, vhodné pre spínané zdroje, UPS
For ballast use, 3000 ~ 5000 Zaistené hodiny
Menšia veľkosť s veľkým prípustným zvlneným prúdom

Datasheet-For-Low-ESR-Electrolytic-Capacitors-▏160450V-▏CACB.pdf (3581 stiahnutí )

ŠPECIFIKÁCIE

Predmety	Výkon
Rozsah prevádzkových teplôt	-40°C ~ +105 °C
Rated Voltage Range	160 ~ 450 V
Tolerancia kapacity	± 20% (pri 120 Hz,20° C)
Únikový prúd (pri 20°C)	Čas			After 5 minút
	Únikový prúd			CV<1000 I=0.03CV(mA)					CV>1000 I=0.02CV(mA)
	Kde, C= rated capacitance in mF. V = rated DC working voltage
Rozptyl (Tan d at 120Hz, 20° C)	Menovité napätie		160		200		250	350			400			450
	Tan d(max)		0.20		0.20		0.20	0.24			0.24			0.24
	When the capacitance exceeds 1000mF, 0.02 shall be added every 1000mF increase.
Nízkoteplotné charakteristiky (pri 120 Hz)	Impedančný pomer nesmie presiahnuť hodnoty uvedené v tabuľke nižšie.
	Rated Vo ltage							160		200		250	350			400		45 0
	Impedančný pomer	Z(-25° C)/Z(+20° C)						3		3		3	3			5		6
		Z(-40° C)/Z(+20° C)						4		4		4	4			6
Test životnosti záťaže	Testovací čas				2000 hrs for fD <10 mm 3000 hrs for fD > 13 mm
	Zmena kapacity				V rámci ±20 % pôvodnej hodnoty
	Rozptyl				Menej ako 200% špecifikovanej hodnoty
	Únikový prúd				V rámci špecifikovanej hodnoty
	*Vyššie uvedené špecifikácie musia byť splnené, keď sa kondenzátory obnovia na 20 °C po menovitom napätí 2000/3000 hodiny pri 105 °C
Test životnosti	Testovací čas				1000 hod
	Zmena kapacity				V rámci ±20 % pôvodnej hodnoty
	Rozptyl				Menej ako 200% špecifikovanej hodnoty
	Únikový prúd				Menej ako 500% špecifikovanej hodnoty
	*Vyššie uvedené špecifikácie musia byť splnené, keď sa kondenzátory po ich vystavení obnovia na 20 °C 1000 hod pri 105°C bez priloženého napätia.
Zvlnený prúd & Násobiče frekvencie	Freq.(Hz) Čiapka(mF)		60 (50)			120		500			1K			10K			100K
	Under33		0.40			0.55		0.65			0.80			0.90			1.00
	33 do 330		0.60			0.70		0.80			0.90			0.95			1.00
	390 do 1000		0.65			0.80		0.85			0.98			1.00			1.00
	1200 hore		0.80			0.90		0.95			0.98			1.00			1.00
Zvlnený prúd & Násobiče teploty	Teplota(° C)			65		70		85			95			105
	Násobiteľ			1.8		1.65		1.5			1.25			1.00
Normy	Spĺňa charakteristiku W JIS C 5141

PRÍKLAD ČÍSLA ČASTI

CACB 100 M 2G BK 100 200

ROZMERY A PRÍPUSTNÝ Zvlnený prúd

Rozmer: D×L(mm) Zvlnený prúd: mA/rms at 100K Hz 105°C

VDC mF	kód	fD x L	160Vložka (2C) Impedancia 20℃	Vlniť sa 120Hz	Aktuálne 100Khz	fD x L	200Vložka (2D) Impedancia 20℃	Vlniť sa 120Hz	Aktuálne 100Khz	fD x L	250Vložka (2E) Impedancia 20℃	Vlniť sa 120Hz	Aktuálne 100Khz
0.47	R47	6.3 x 11	14.5	9	35	6.3 x 11	14.50	9	35	6.3 x 11	14.50	8	30
1.0	010	6.3 x 11	8.5	13	50	6.3 x 11	8.50	13	50	6.3 x 11	8.50	13	50
2.2	2R2	6.3 x 11	5.5	23	90	6.3 x 11	5.50	19	75	8 x 11.5	5.00	21	85
3.3	3R3	8 x 11.5	4.3	28	110	8 x 11.5	4.30	33	130	10 x 12.5	4.20	30	120
4.7	4R7	8 x 11.5	3.1	33	130	10 x 12.5	3.10	39	155	10 x 16	3.50	41	165
10	100	10 x 16	1.55	63	250	10 x 16	1.55	63	250	10 x 20	3.18	50	200
22	220	10 x 16	1.47	75	300	10 x 20	1.47	75	300	13 x 20	1.74	85	340
33	330	10 x 20	1.15	90	360	13 x 20	1.15	90	360	13 x 25	1.35	115	460
47	470	13 x 25	0.92	125	500	13 x 20	0.92	125	500	13 x 25	1.08	138	550
68	680	13 x 25	0.71	165	660	13 x 25	0.71	165	660	16 x 25	0.84	183	730
100	101	13 x 25	0.59	213	850	16 x 25	0.59	213	850	16 x 31.5	0.70	248	990
150	151	16 x 25	0.41	303	1,200	16 x 31.5	0.41	303	1,210	18 x 31.5	0.49	325	1,300
220	221	16 x 31.5	0.31	368	1,470	18 x 35.5	0.31	408	1,630	18 x 40	0.36	433	1,730
VDC mF 0.47	Code R47	fD x L 8 x 11.5	350Vložka (2Vložka) Impedance 20℃ 3.50	Vlniť sa 120Hz 18	Aktuálne 100Khz 70	fD x L	400Vložka (2G) Impedance 20℃	Vlniť sa 120Hz	Aktuálne 100Khz	fD x L	450Vložka (2W) Impedance 20℃	Vlniť sa 120Hz	Aktuálne 100Khz
1.0	010	10 x 12.5	4.20	30	85	10 x 12.5	4.20	21	85	10 x 12.5	8.80	18	70
2.2	2R2	10 x 16	3.50	49	140	10 x 16	3.50	35	140	10 x 16	6.90	25	100
3.3	3R3	10 x 16	3.50	49	140	10 x 20	2.94	46	183	10 x 20	4.47	31	125
4.7	4R7	10 x 20	2.94	63	180	10 x 20	2.94	46	183	13 x 20	3.77	43	173
10	100	10 x 20	2.94	45	180	10 x 20	2.94	46	183	13 x 25	2.95	69	277
22	220	12.5 x 20	1.60	78	310	13 x 25	1.60	79	314	16 x 25	1.61	128	510
33	330	13 x 25	1.25	105	420	13 x 25	1.25	106	422	16 x 31.5	1.25	155	620
47	470	16 x 25	1.00	140	560	16 x 31.5	1.00	140	560	18 x 31.5	1.01	198	790
68	680	16 x 31.5	0.78	188	750	16 x 31.5	0.75	188	750	18 x 35.5	0.78	248	990
100	101	16 x 31.5	0.65	253	1,010	18 x 31.5	0.65	253	1,010

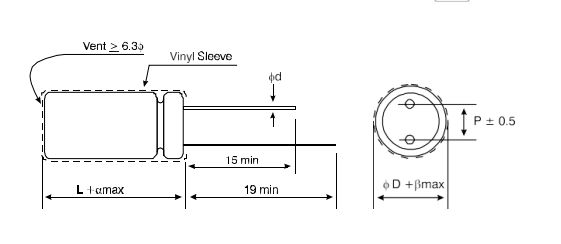

VZDIALENOSŤ A PRIEMER VODOV

D	5	6.3	8	10	12	16	18
P	2.0	2.5	3.5	5.0	5.0	7.5	7.5
d	0.5		0.6			0.8
a	1.0			1.5
b	0.5

Funkcie
◆ 105℃, 2000 ~ 3000 Zaistené hodiny
◆ Low ESR, vhodné pre spínané zdroje, UPS
◆ For ballast use, 3000 ~ 5000 Zaistené hodiny
◆ Menšia veľkosť s veľkým prípustným zvlneným prúdom

◆ V súlade s Rohs
